标准尺寸乘用车铝合金轮毂结构设计

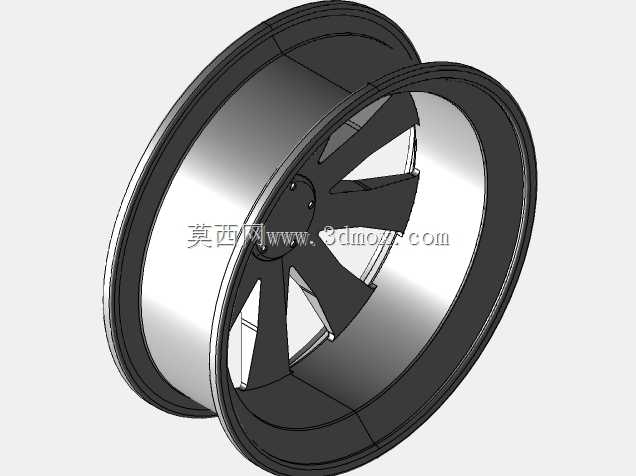

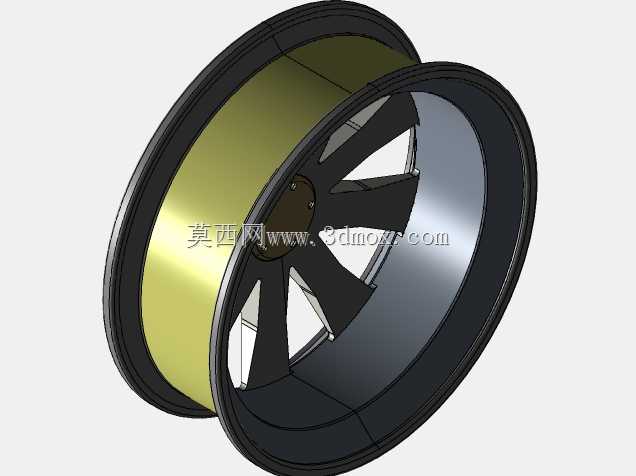

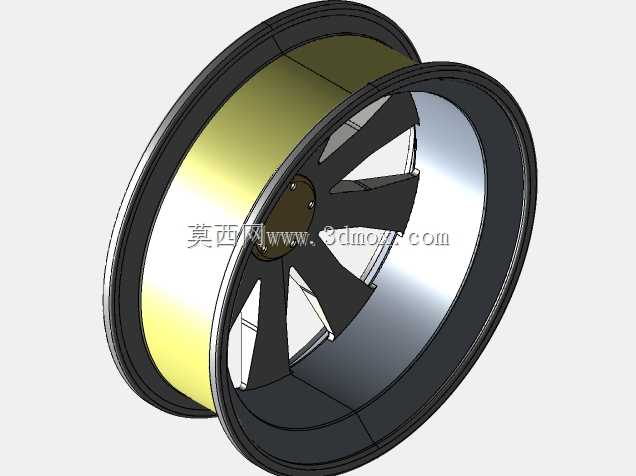

日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这款铝合金车轮的结构设计完全围绕乘用车日常行驶的载荷传递、安装适配需求展开，没有多余的装饰性冗余结构。先从安装边界说起，轮心的安装孔位完全匹配常规乘用车的轮毂轴承单元配合尺寸，螺栓孔分布圆直径符合主流紧凑级车型的装配标准，中心孔的公差带严格按照过渡配合要求设计，装车后可以保证轮心与车轴的同轴度，避免高速行驶时出现径向跳动引发的方向盘抖动问题。轮辋部分的轮廓尺寸严格对标标准轮胎规格的适配要求，胎圈座的角度、凸缘的高度都符合行业通用的装配规范，安装对应规格的真空胎时，能够保证胎圈与轮辋的密封贴合，不会出现慢漏气的情况，同时轮辋的槽深设计兼顾了轮胎拆装的便利性，维修时不需要使用额外的专用工具就能完成轮胎的更换作业。轮辐采用的是宽辐条的布局设计，这种结构不是为了外观造型，更多是从载荷传递的角度考虑，车辆在过弯、经过颠簸路面时，地面的冲击载荷会从胎圈位置通过轮辋传递到轮辐，再集中到轮心的安装面，宽辐条的截面抗弯模量更大，在同等材料用量的前提下，能够承受更高的侧向与径向冲击载荷，避免长期使用后出现辐条变形、开裂的问题。设计过程中特意对辐条与轮辋的连接位置做了圆弧过渡处理，消除了直角连接带来的应力集中问题，之前做有限元分析时，很多轮毂的失效位置都出现在辐条根部的应力集中点，这个位置的圆角过渡可以把峰值应力降低30%以上，大幅提升部件的疲劳寿命。轮辋的内侧预留了平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块都能牢固固定，轮胎动平衡作业时不需要额外打磨或者调整结构。从实际应用场景来看，这款合金车轮适配常规的家用紧凑级乘用车，既可以作为原厂配套部件使用，也可以作为售后替换件使用，材料选用常用的铸造铝合金，重量比同尺寸的钢制轮毂轻30%左右，能够有效降低簧下质量，提升车辆的悬挂响应速度，同时铝合金的散热性能更好，长时间连续制动时，轮毂能够更快把刹车系统产生的热量传导出去，降低刹车热衰减的风险。设计时还考虑了轮辋的通风间隙，辐条之间的空隙足够大，车辆行驶时的气流可以顺着空隙穿过轮毂，直接带走刹车盘表面的热量，避免长时间下坡制动时刹车温度过高。轮缘部分做了加厚处理，日常行驶中如果不小心蹭到路肩，加厚的轮缘可以避免轮辋直接出现变形，保护胎圈位置的密封结构，不会因为轻微剐蹭就导致轮胎漏气。整个车轮的形位公差要求都按照量产件的标准设定，端面跳动、径向跳动的公差值控制在合理范围内，装车后不需要额外做调整就能保证行驶的平顺性。另外在设计时特意规避了与刹车卡钳的干涉问题，轮辐内侧的预留空间足够容纳常规尺寸的浮动式刹车卡钳，哪怕后期用户更换更大尺寸的刹车盘，只要在适配范围内，都不会出现卡钳蹭辐条的问题。轮心安装面的平面度要求严格控制，安装时轮毂与轴承安装面完全贴合，不会出现局部间隙导致的螺栓受力不均问题，按照规定扭矩拧紧轮毂螺栓后，能够保证整个连接结构的可靠性，长期行驶也不会出现螺栓松动的情况。从结构强度的角度，这款轮毂的设计载荷完全满足家用车的满载使用要求，不管是城市道路的日常通勤，还是偶尔经过非铺装路面的颠簸路段，结构强度都有足够的冗余，不会出现过载失效的问题。
