全地形越野巴哈赛车钢管承载框架

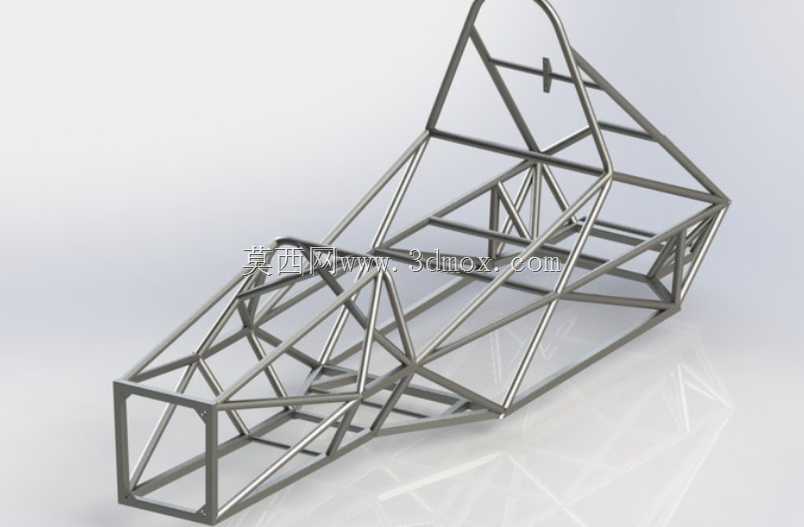

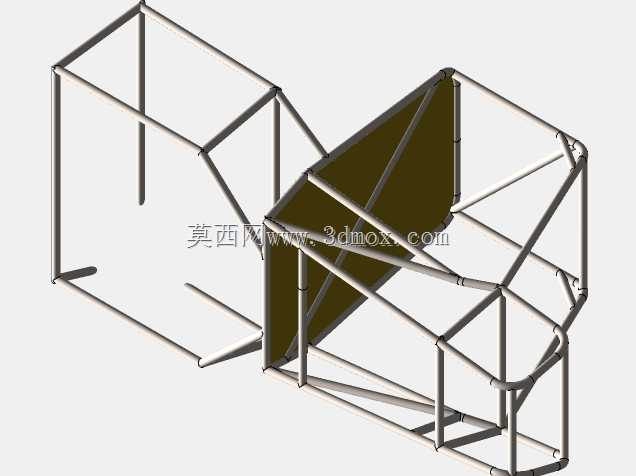

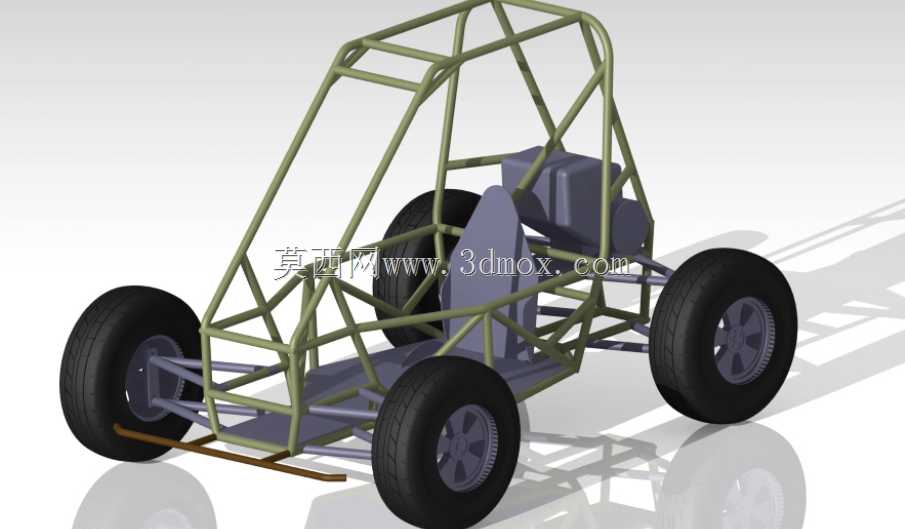

这套钢管桁架式承载框架，主要面向非铺装路面的越野竞技、户外复杂地形通勤类全地形车辆使用，是巴哈赛事规格ATV整车的核心承载基体，所有行走系统、动力单元、操控部件、安全防护结构、驾乘位都要依托这套框架完成安装固定，同时承担行驶过程中所有冲击载荷、扭转力矩的传递与消解作用。从结构逻辑来看，这套框架没有采用传统乘用车的承载式车身加副车架结构，而是直接用不同管径的合金钢管通过空间三角桁架结构拼接，每一段管材的走向都对应实际受力路径布置，没有多余的冗余结构，在控制整体重量的前提下，能满足飞坡落地、侧倾冲击、障碍物磕碰等极端工况下的强度要求。框架前段预留了动力总成与前悬安装的硬点位置，上下横臂的安装支座焊接位置严格匹配轮跳行程的运动边界，避免转向过程中杆件与框架发生运动干涉；中段的驾乘舱区域按照人机工程边界做了轮廓收放，腿部活动空间、座椅安装位、方向盘固定点的位置都预留了足够的调整余量，防滚结构的主环、前环、斜向支撑管完全连贯成整体，即便车辆发生翻滚，也能为驾乘人员留出足够的生存空间，不会出现框架溃缩侵入舱内的问题。框架后段主要对应后悬挂、传动系统与后置动力单元的安装，横向加强杆的布置兼顾了油箱、散热组件的安装空间，尾部的延伸结构可以直接固定后防撞杠与后备载物支架。从安装边界来看，这套框架的整体宽度控制在常规全地形车的通行宽度范围内，能满足林间窄路、越野赛道的通行要求，轴距参数匹配中小排量ATV的转向半径设计，低速穿越时的灵活性有足够保障；所有管材的连接节点都做了相贯线适配，焊接贴合面足够大，不会出现应力集中导致的焊缝开裂问题，关键受力位置的管材壁厚做了差异化区分，长期承受交变载荷的悬安装点位置采用了更厚的管材，非主要受力的辅助支撑位置适当降低壁厚，实现强度与重量的平衡。实际使用场景中，这套框架既可以作为巴哈学生赛事的赛车基础基体，也可以改装为户外作业、林区巡检的全地形作业车底盘，框架上预留的多个通用安装孔位，可以适配不同型号的减震器、转向机、动力总成，不需要对主框架做大规模切割改动就能完成不同配置的整车搭建。在结构设计过程中，所有弯折管材的弯曲半径都符合常规弯管设备的加工能力，不需要特殊定制的加工工装就能完成生产，管材之间的拼接间隙控制在合理焊接公差范围内，普通的氩弧焊接工艺就能完成整体组装，后期维护时如果出现单段管材变形，只需要切割替换对应管段即可，不需要整体报废框架，维修成本相对更低。框架的下部纵梁做了向上的弧度设计，在通过起伏路面、交叉轴地形时，能避免底部纵梁直接磕碰地面凸起的石块，提升整车的通过性；侧面的横向防护管位置刚好对应车轮的侧面高度，发生侧面碰撞或者侧滑时，能直接抵挡障碍物对驾乘舱的冲击，同时也能作为脚踏的安装基体，方便驾乘人员上下车辆。
