差速齿轮箱剖视结构三维设计模型

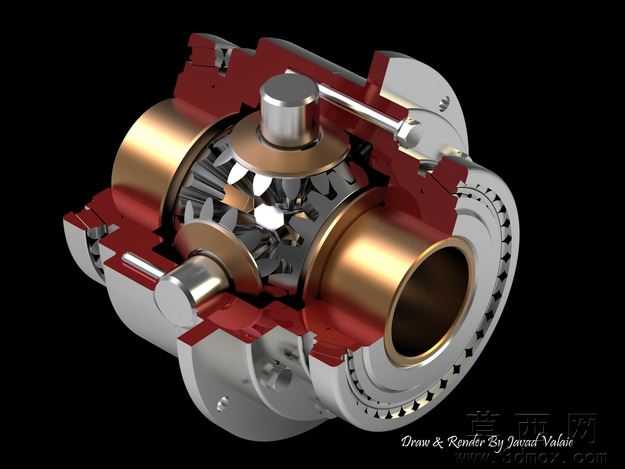

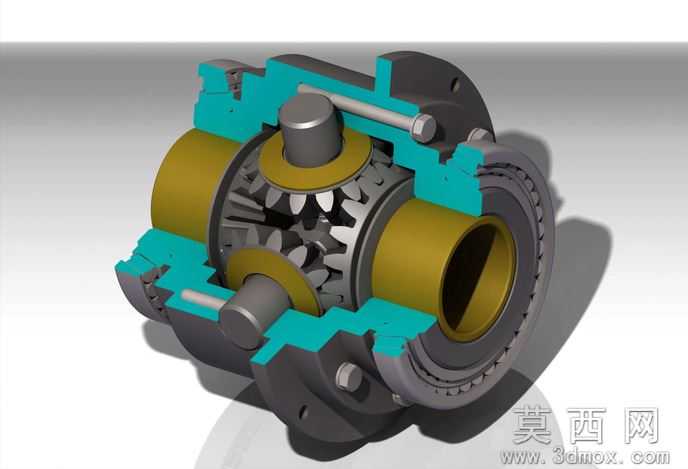

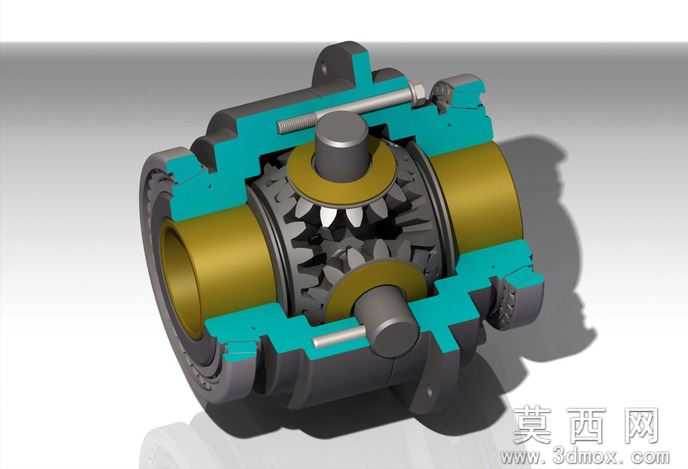

本模型为差速齿轮箱的剖视展示三维模型，完整还原了差速传动机构的全部内部构造，建模过程遵循机械设计的标准流程，首先依据差速器的传动原理搭建整体装配骨架，依次完成差速器壳体、行星齿轮、半轴齿轮、十字传动轴、两端轴承位、连接法兰等核心零件的参数化建模，每个零件的尺寸公差、配合间隙均参考通用差速器的行业设计规范设定，确保各部件装配后无干涉、传动逻辑符合实际工况。模型采用剖视视角制作，特意保留了外壳的半剖结构，能够直观展示内部齿轮的啮合状态、传动路径与零件装配关系，无需拆解即可看清全部内部构造。渲染阶段针对不同零件匹配了对应材质：差速器外壳采用铸钢材质搭配哑光金属漆面，齿轮啮合面设置抛光金属质感与细微加工纹理，铜质衬套部位还原黄铜金属光泽，轴承部位添加镀铬亮面效果，密封结构采用红色耐油橡胶材质，整体渲染光影层次分明，零件材质区分清晰，能够直观分辨不同部件的功能属性。结构原理上，该差速齿轮箱可实现两侧输出轴的差速转动，动力从输入法兰传入后经十字轴带动行星齿轮公转，当两侧输出端存在转速差时行星齿轮产生自转，自动分配两侧半轴的输出转速，满足车辆或传动设备转弯、不同阻力工况下的转速匹配需求，内部齿轮采用渐开线齿形设计，啮合平稳、传动效率高，轴承位预留标准安装尺寸，可匹配通用规格的滚动轴承实现转动支撑。文件格式包含STEP、IGES等通用三维交换格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，导入后可直接查看装配结构、进行干涉检查，也可根据实际设计需求修改零件参数、调整尺寸规格，适配不同功率、不同安装空间的传动场景设计。在研发与教学场景中，该模型可作为机械传动课程的直观教学案例，帮助学习者理解差速机构的工作原理、齿轮啮合的传动逻辑、装配配合的设计要点，也可作为传动设备研发阶段的参考模型，缩短差速器类产品的设计开发周期，为齿轮箱类产品的结构优化、性能验证提供可靠的三维参考依据，同时配套的效果图可直接用于方案展示、技术文档配图等场景。
