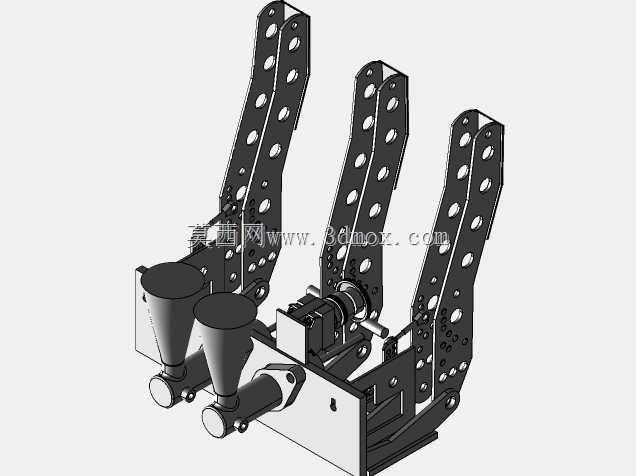

方程式赛车制动踏板总成结构设计

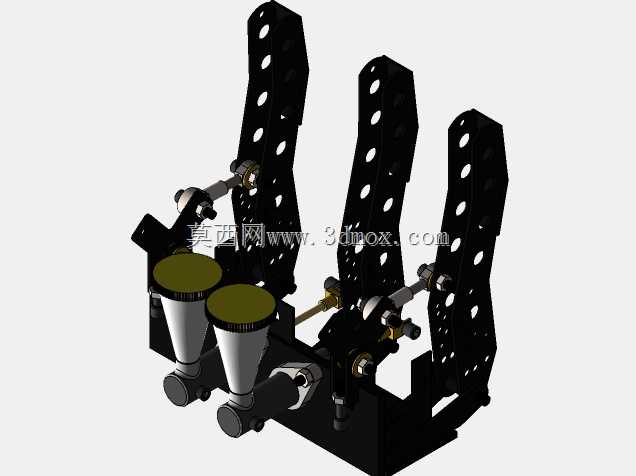

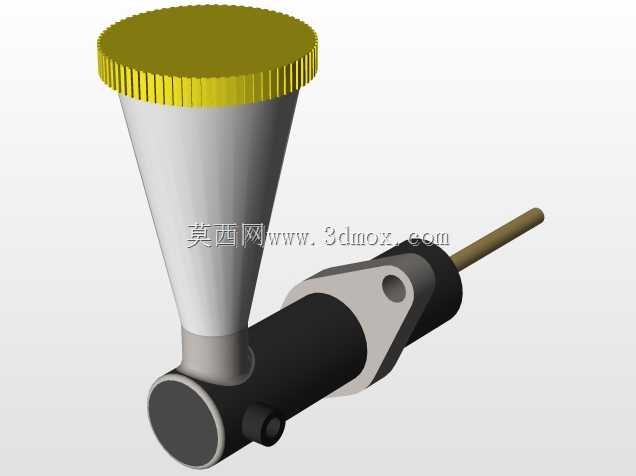

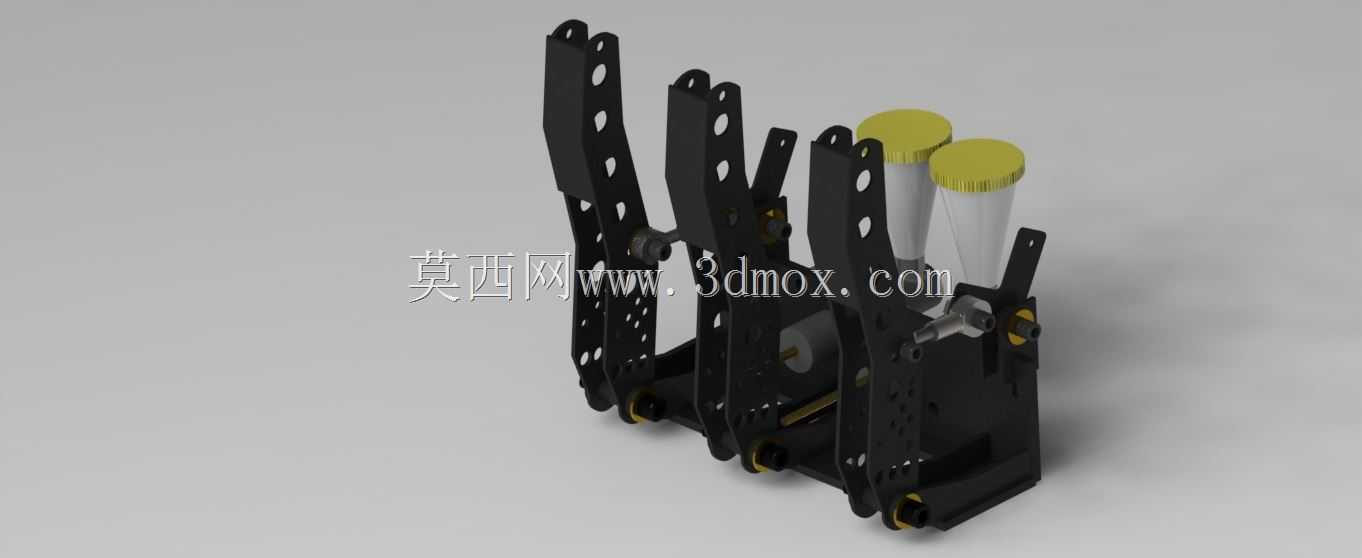

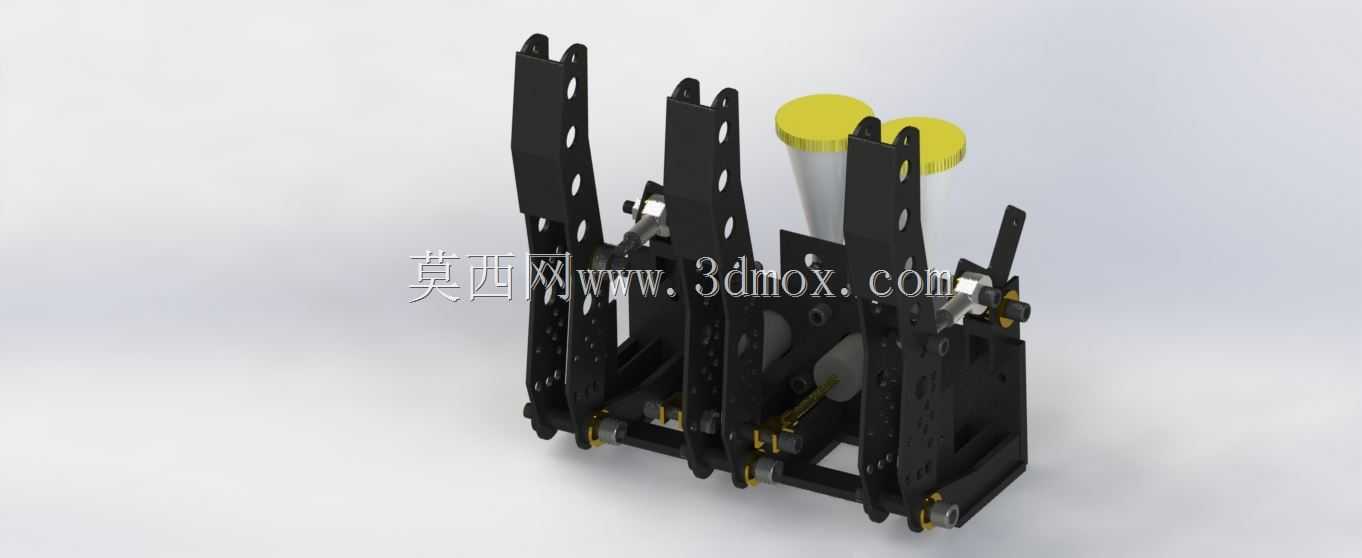

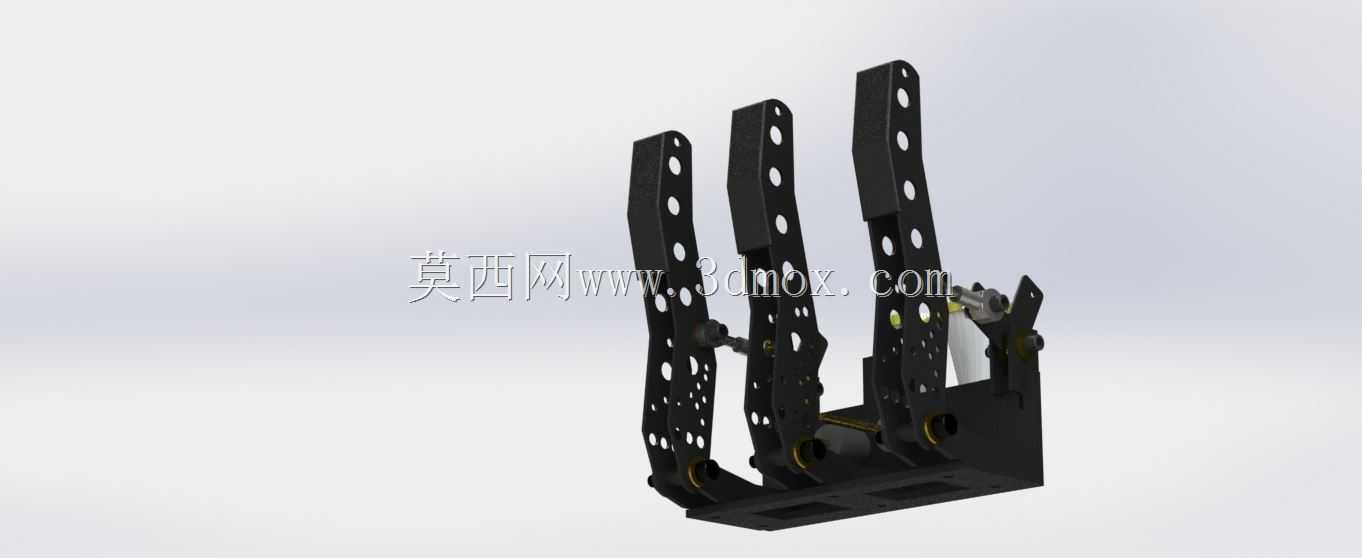

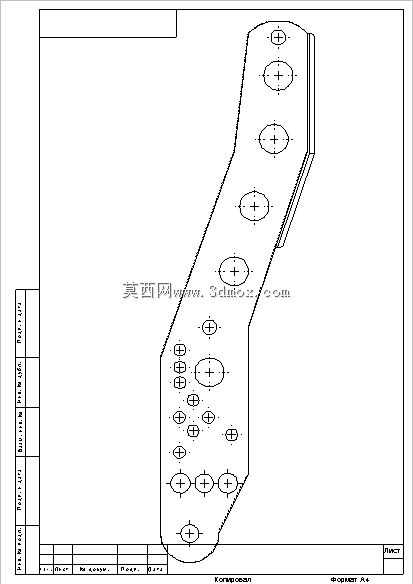

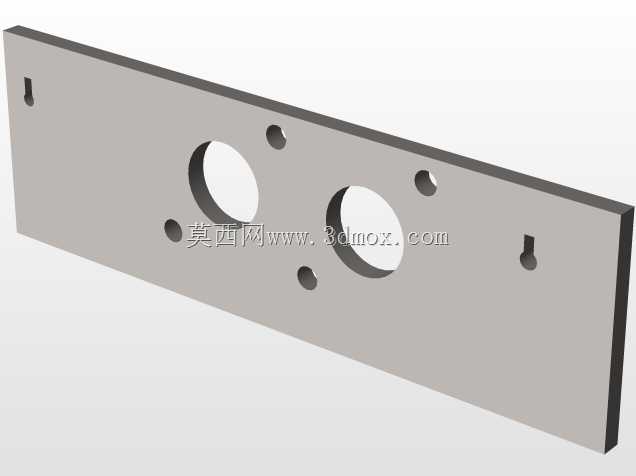

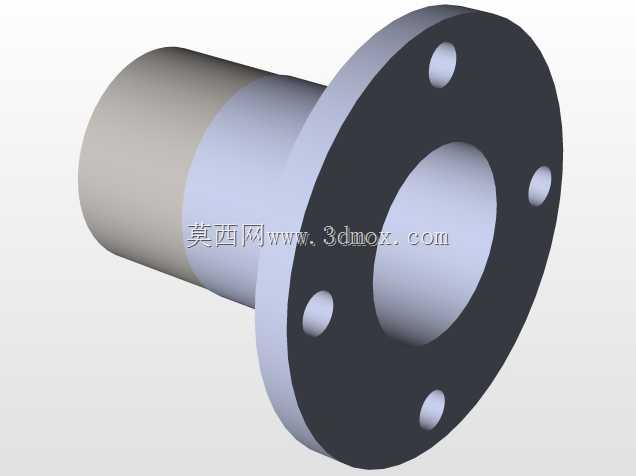

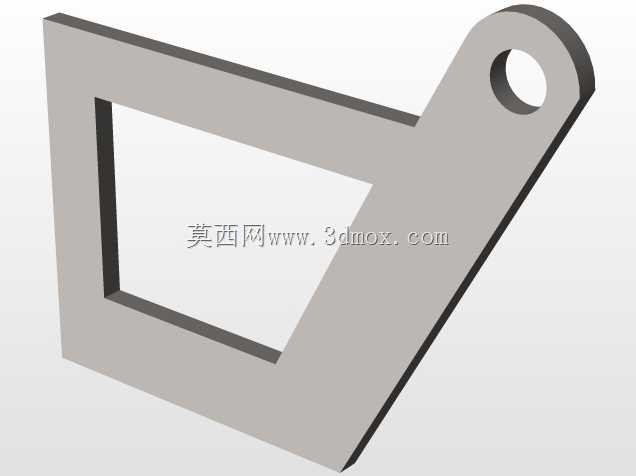

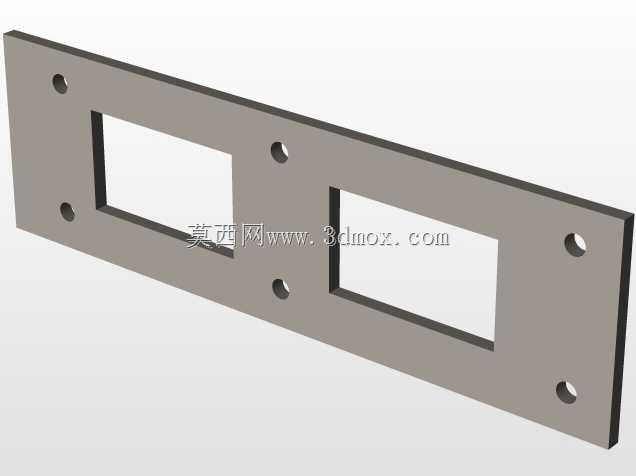

该制动踏板总成主要面向大学生方程式赛车的制动系统应用场景，作为赛车底盘制动回路的核心操控执行部件，直接承接驾驶员脚部的制动输入力，通过机械结构传递与力值分配，将操控动作转化为制动主缸的推杆推力，进而驱动整车液压制动回路实现车轮制动力输出，是保障赛车制动操控精度、脚感一致性与行驶安全性的关键结构组件。整套总成采用集成式安装布局设计，将多组踏板安装支架、制动主缸固定位、踏板转轴结构整合为统一的安装基座，可直接固定于赛车驾驶舱前部的防火墙安装平面，无需额外设计复杂的转接固定结构，适配方程式赛车紧凑的驾驶舱空间布局。结构设计上充分考虑赛车轻量化与高强度的双重需求，踏板臂采用镂空式钣金结构设计，在保证踩踏刚度、避免大制动力输入下结构形变的前提下，尽可能去除非受力区域的冗余材料，有效降低总成整体重量；踏板转轴处设置耐磨衬套结构，减少反复踩踏过程中的转动磨损，保证长周期赛事使用下的动作顺滑无卡滞。总成预留了双制动主缸的安装接口，可匹配前后轴制动力独立分配的制动回路设计，能够根据不同赛道的抓地力特性、整车轴荷转移参数灵活调整前后制动力分配比例，满足赛车在不同工况下的制动调校需求；踏板面设置防滑结构，提升驾驶员脚部与踏板的接触摩擦力，避免激烈驾驶过程中脚部滑脱影响操控安全。安装边界方面，整套总成的横向安装宽度适配方程式赛车驾驶舱的脚部空间预留尺寸，纵向安装深度不会侵入驾驶员腿部的正常操控活动范围，安装基座的固定孔位采用标准化间距设计，可兼容多数钢管式车架的安装点位，同时预留了踏板行程传感器、制动力传感器的安装位置，可拓展接入赛车数据采集系统，实时记录制动踏板的行程、输入力等参数，为赛事过程中的操控数据分析、制动系统调校优化提供硬件支撑。踏板的杠杆比经过针对性调校，在保证足够制动力放大倍数的同时，保留清晰的踩踏脚感反馈，让驾驶员能够精准控制制动力输出大小，匹配赛道驾驶过程中精细的制动操控需求，无论是高速重刹入弯还是弯中循迹制动，都能提供线性、可控的制动输入响应。
