双立柱式重载负重承载机器人结构

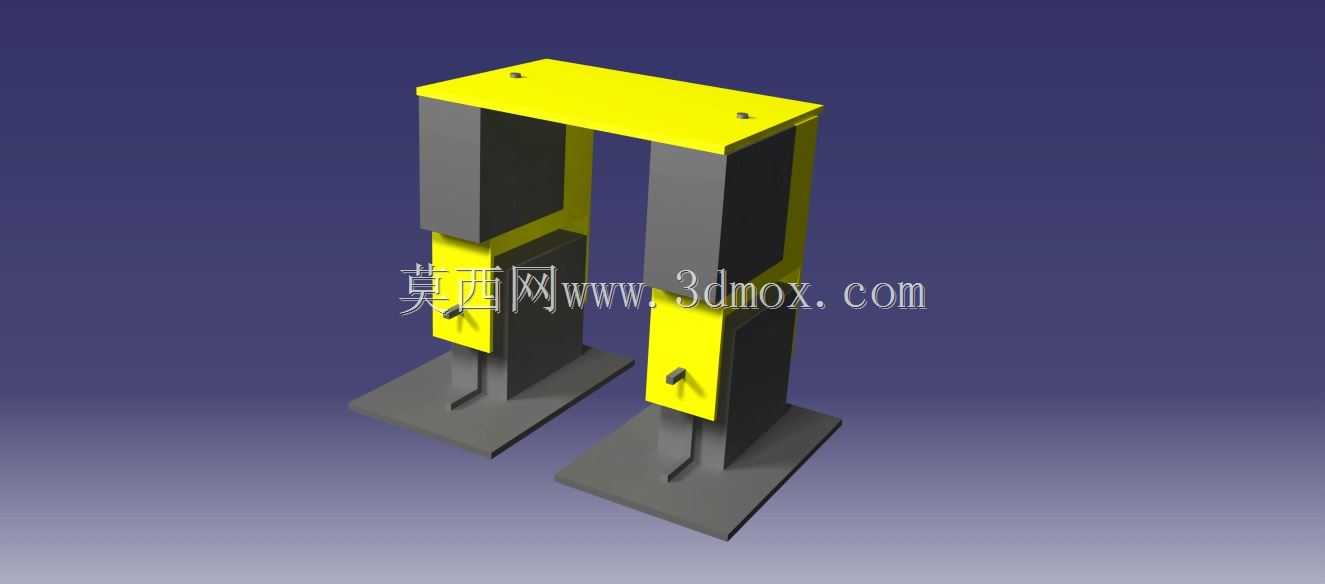

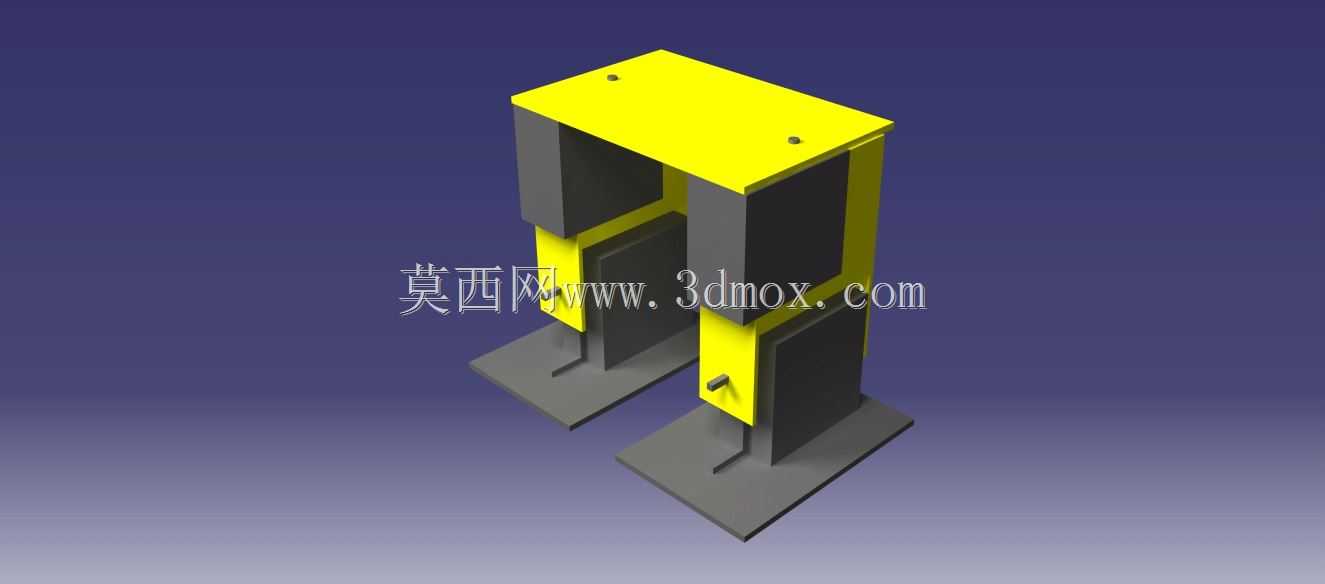

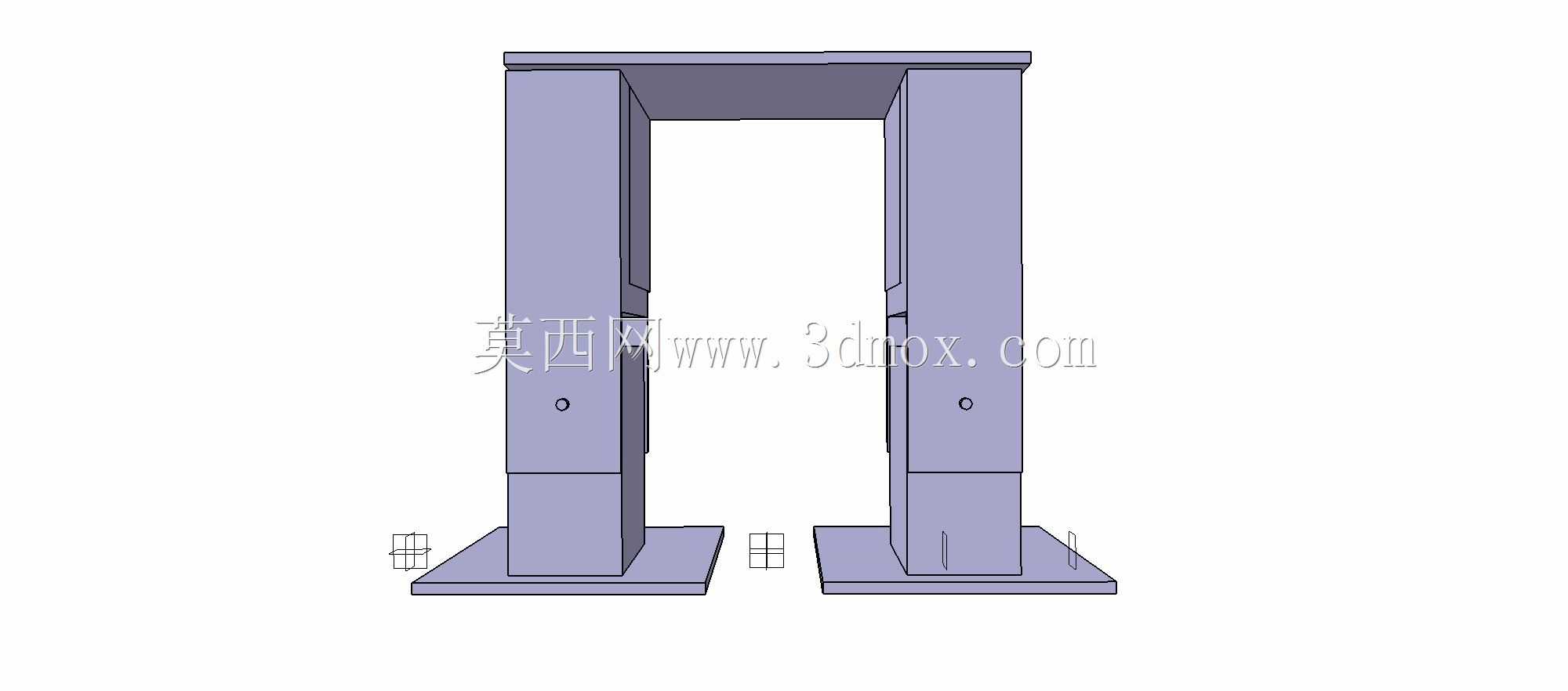

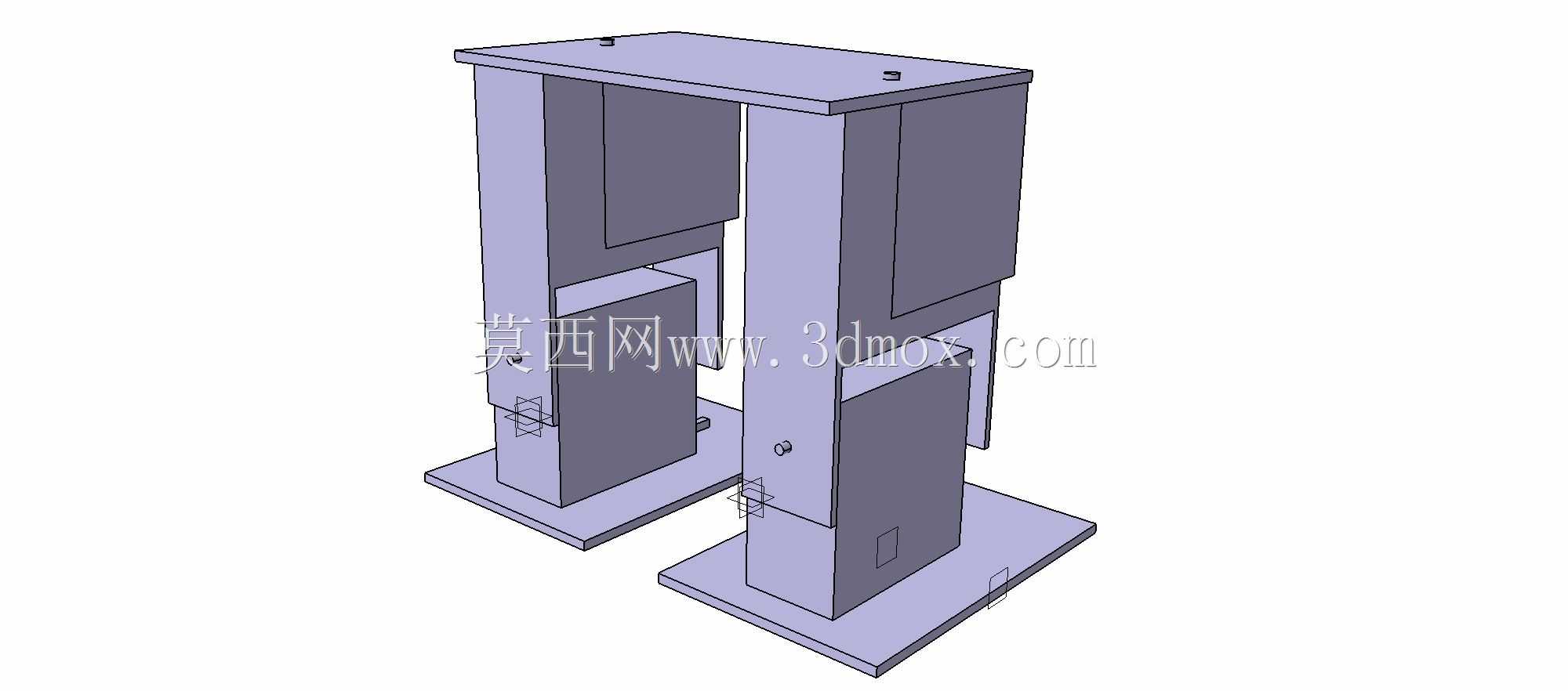

　　这款双立柱式负重承载结构，主要面向车间内定点重载工位的物料托举、工装承载以及重型部件的辅助支撑场景，在重型零部件装配工位、仓储重载堆垛辅助点位、生产线重型工件临时承载工位都能适配，区别于移动型负重机器人，该结构更侧重固定点位的高刚性承载，不需要预留移动轮组、导航模块的安装空间，整体结构冗余度更低，承载效率更高。从结构设计逻辑来看，整体采用对称双立柱布局，两根立式承载柱分别固定在底部独立安装底板上，顶部通过整体式连接顶板形成闭合框架结构，这种框架式设计能抵消单侧承载带来的倾覆力矩，避免单立柱结构在偏载工况下出现的立柱弯曲变形问题。底部安装底板预留了地脚螺栓安装孔，可直接通过膨胀螺栓固定在硬化混凝土地面，

　　安装时需要保证两个底板的平面度公差在0.2mm以内，避免立柱安装后出现垂直度偏差，导致顶部承载面受力不均。立柱主体采用箱型截面结构设计，相比同重量的H型钢立柱，箱型截面的抗扭刚度提升40%以上，能承受垂直方向的重压同时，抵消作业过程中产生的侧向冲击力，立柱内侧设置有可调节的承载滑块安装位，可根据实际承载高度需求加装滑动承载托板，拓展不同高度的承载需求。顶部连接顶板上预留了四个对称的安装螺孔，可直接固定承载工装平台、重型夹具或者待装配的重型部件，顶板厚度经过受力校核，在额定承载工况下最大挠度不超过0.1mm，保证承载面的平面精度。设计过程中优先考虑了安装边界的适配性，整体占地宽度控制在1.2米以内，深度控制在0.8米，

　　不会占用过多车间通道空间，立柱高度可根据实际工位需求进行参数化调整，不需要改动整体连接结构，仅调整立柱型材的下料长度即可适配不同高度的承载需求。结构的受力传递路径非常清晰，顶部承载的重量通过顶板均匀传递到两根立柱，再通过立柱传递到底部安装底板，最终分散到地面基础，整个传力路径没有应力集中的薄弱点位，所有连接位置都采用螺栓加定位销的组合固定方式，既方便拆装运输，又能保证长期重载工况下连接位置不会出现松动移位。在实际使用场景中，该结构可作为重型减速机装配的承载支架，将待装配的减速机壳体固定在顶部承载面，工人可围绕结构四周进行装配作业，不需要频繁挪动工件；也可作为仓储区域的重载堆垛辅助支撑，配合手动葫芦实现重型物料的高位存放；

　　还可集成到自动化生产线中，作为重型工件的中转承载工位，配合机械手完成工件的上下料作业。结构的所有外露棱边都做了倒角处理，避免安装和作业过程中出现磕碰划伤，立柱外侧预留了传感器安装槽，可根据需求加装位置传感器、重量传感器，实现承载重量的实时监测以及承载位置的到位检测，拓展自动化适配能力。设计时没有采用复杂的铸件结构，全部采用板材折弯、型材焊接后加工的工艺，整体加工难度低，普通机加工车间即可完成生产制造，后期维护也非常方便，若出现局部磨损仅需要更换对应的连接板或者紧固件即可，不需要整体更换结构件，能有效降低设备的全生命周期使用成本。针对不同的承载需求，还可通过调整板材厚度、型材截面尺寸来调整整体额定承载重量，不需要改动整体的框架布局，参数化调整的空间非常大，能适配从几百公斤到数吨级的不同承载需求，结构的通用性较强。
