立方格节点杆件拼接套件组件结构

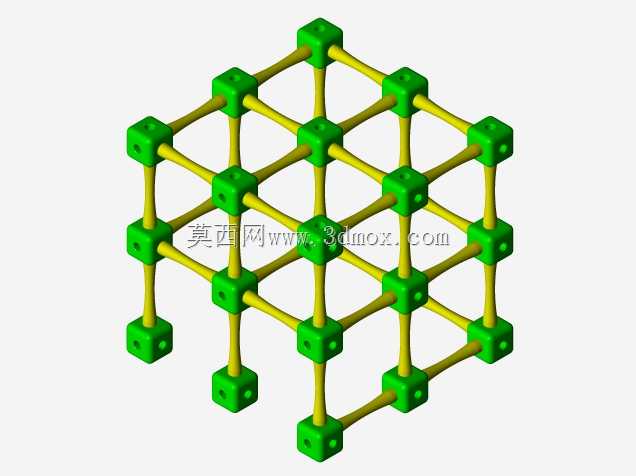

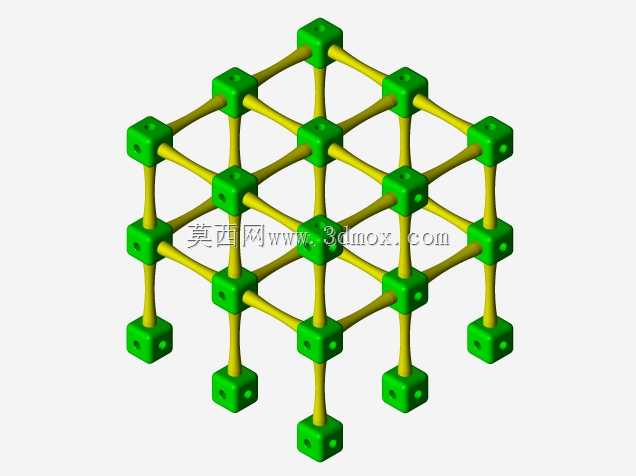

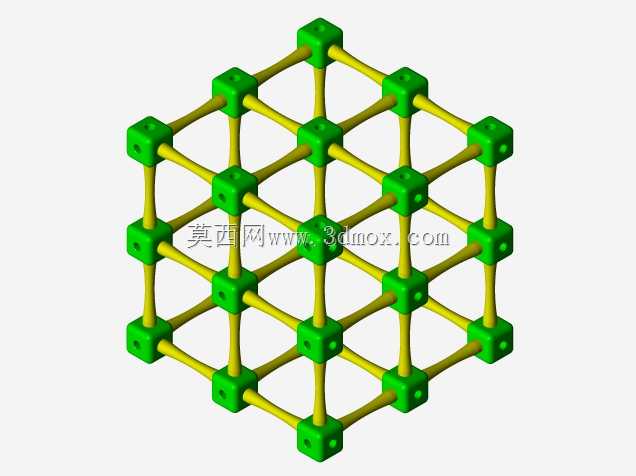

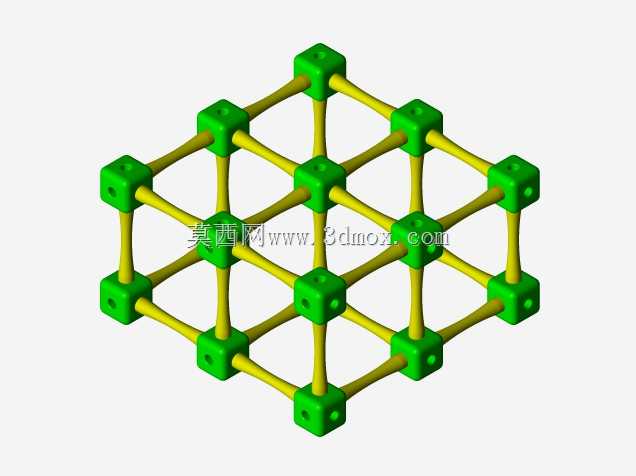

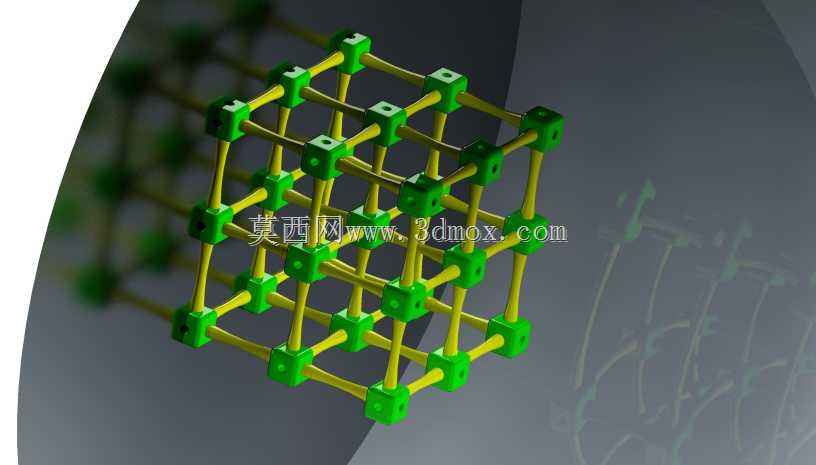

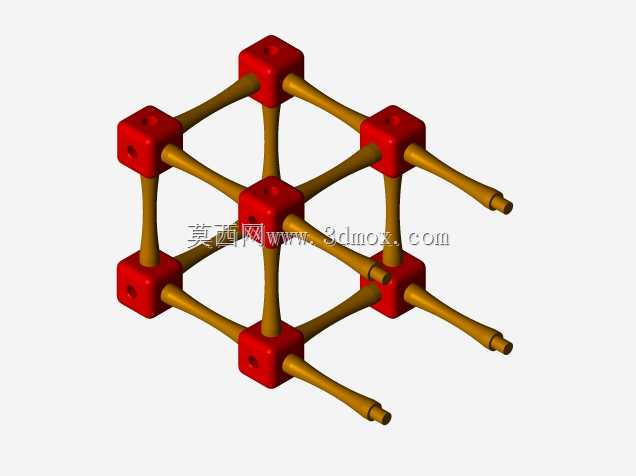

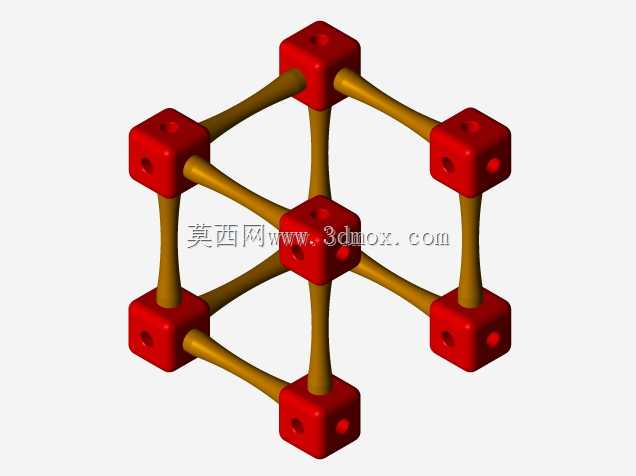

　　这类节点杆件拼接的立方格结构，在教学演示、模块化搭建场景中有着很广泛的应用，很多高校机械原理、结构力学的入门实操课程里，都会用到同类型的拼接组件来帮助学生理解空间桁架的受力逻辑，也有不少创意装置、小型展陈支架的快速搭建会选用这类构件，不需要复杂的紧固件就能完成空间结构的组合，拆装效率远高于传统的螺栓连接框架。从结构本身来看，绿色的立方块节点是整个组件的核心连接单元，每个节点都预留了六个方向的插接孔位，分别对应三维坐标系的X、Y、Z正负方向，能够实现正交方向的杆件对接，节点的孔位做了轻微的过盈配合设计，杆件插入后依靠接触面的摩擦力就能保持固定，不需要额外的锁止结构，日常拆装不需要借助工具，徒手就能完成操作。黄色的杆件是结构的传力部件，

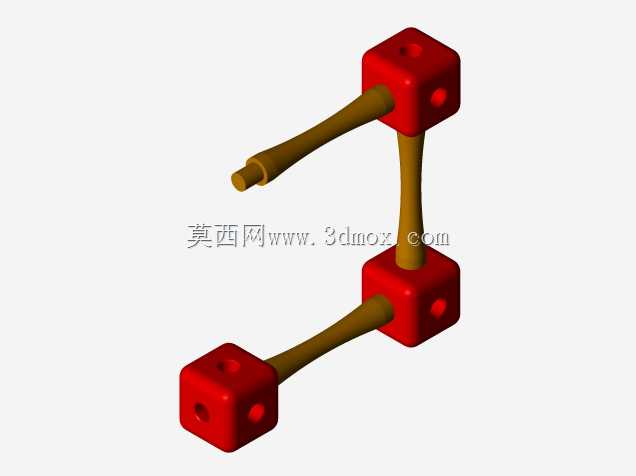

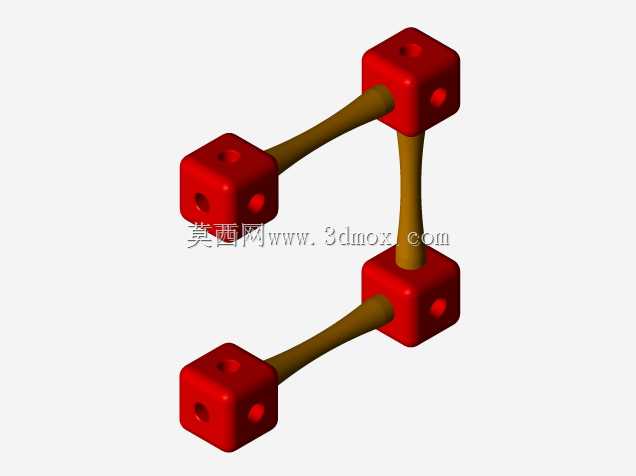

　　杆件两端的插接段做了等直径设计，和节点孔位的配合公差控制在0.1mm以内，既不会因为间隙过大出现插接后晃动的问题，也不会因为过盈量太大导致插拔阻力过高，杆件的主体段做了等径圆杆设计，抗弯截面模量均匀分布，在承受常规的竖向或者水平荷载时，不会出现局部应力集中的问题。设计这类组件的时候，首先要考虑的就是节点的通用性，要保证任意一个节点都能和任意一根杆件配合，所有零件的尺寸公差要保持高度一致，不能出现部分节点孔位偏大、部分杆件插不进去的情况，节点的六个插接面要保持严格的垂直关系，相邻孔位的轴线夹角误差控制在0.5度以内，这样多段拼接之后才能形成规整的立方格结构，不会出现整体歪斜、杆件错位的问题。安装边界上，

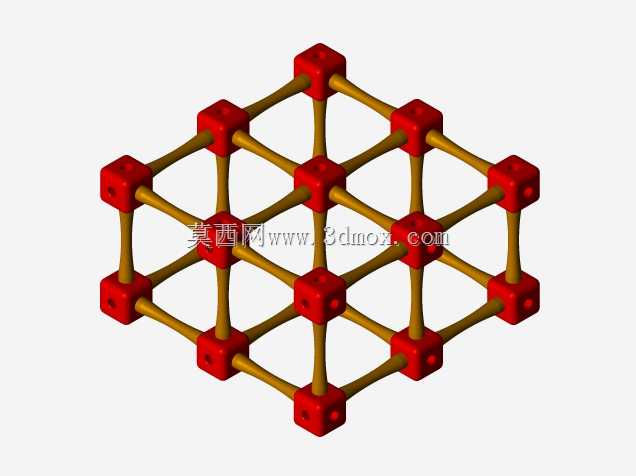

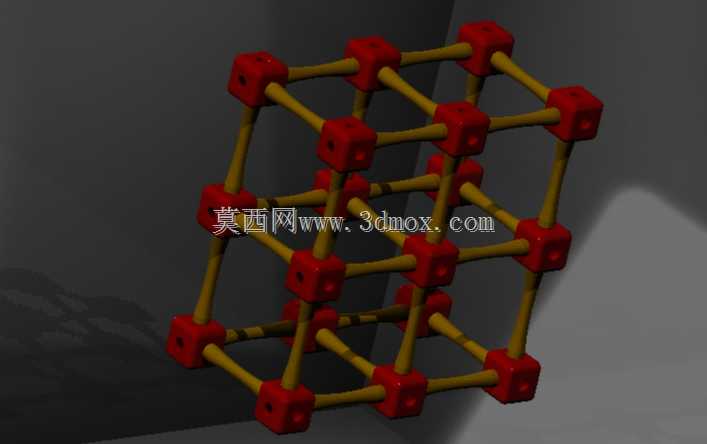

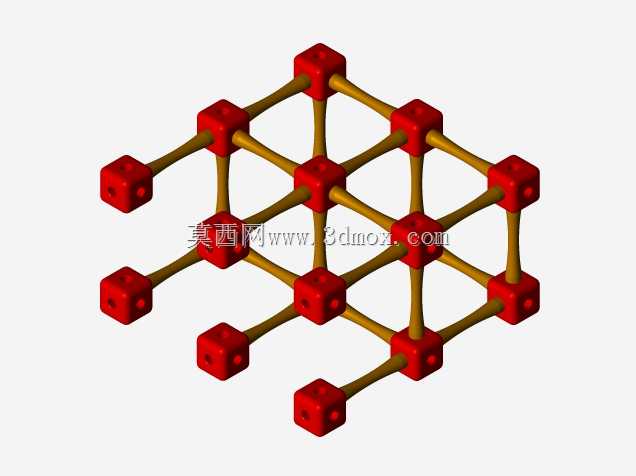

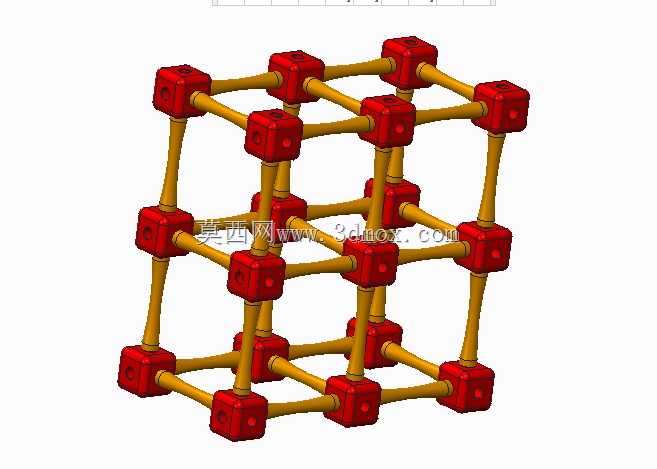

　　单根杆件的长度决定了单个立方单元格的边长，整个结构可以根据实际使用需求向三个方向任意拓展，小到2×2×2的单元立方体，大到数十个单元格组成的大型框架，都可以通过增加节点和杆件的数量来实现，结构底部的节点可以搭配配套的防滑底座放置在平整台面上，也可以通过节点上预留的安装孔将整个框架固定在墙面或者其他设备基座上，拓展使用的灵活性很强。实际使用过程中，这类拼接组件的优势在于可重复利用率高，一套构件可以根据需求拼接成不同尺寸、不同形态的空间结构，不需要针对每个使用场景单独加工定制框架，对于需要频繁调整结构形态的教学实验、创意原型搭建场景来说，能够大幅降低结构制作的成本和周期。节点的边角都做了圆角处理，没有尖锐的毛刺，

　　日常拆装操作的时候不会划伤手部，杆件的表面做了光滑处理，没有飞边或者凸起，插接过程中不会出现卡滞的情况。从受力特性来看，这种正交拼接的立方格结构，在承受竖向均布荷载的时候，荷载会通过杆件传递到各个节点，再沿着杆件分散到整个结构的各个部位，整体的受力均匀性较好，只要节点的插接强度足够，单个单元格的承重就能满足常规的小型展品、教学教具的放置需求，不会出现局部杆件变形过大的问题。设计过程中还要考虑零件的加工工艺性，节点和杆件都可以采用注塑工艺批量生产，零件的结构没有复杂的倒扣或者薄壁结构，模具设计难度低，量产的时候成品率高，能够有效控制零件的生产成本，适合作为通用的拼接套件进行推广使用。在实际的结构选型过程中，如果需要搭建更大跨度的框架，也可以通过增加斜向杆件的方式来提升结构的整体抗剪能力，不过这类基础的正交套件已经能够满足大部分轻载场景的使用需求，对于入门级的结构搭建来说，操作门槛低，不需要掌握复杂的连接工艺，只需要按照空间正交的逻辑将杆件插入对应的节点孔位，就能快速搭建出规整的三维框架结构。
