蜂窝元胞承载结构三维设计方案

项目分类:通用机械零部件 发布时间:2021-11-21 ID:402895
  • 蜂窝元胞承载结构三维设计方案
  • 蜂窝元胞承载结构三维设计方案
  • 蜂窝元胞承载结构三维设计方案
  • 蜂窝元胞承载结构三维设计方案
  • 蜂窝元胞承载结构三维设计方案
  • 蜂窝元胞承载结构三维设计方案
  • 蜂窝元胞承载结构三维设计方案
  • 蜂窝元胞承载结构三维设计方案
  • 蜂窝元胞承载结构三维设计方案
  • 蜂窝元胞承载结构三维设计方案

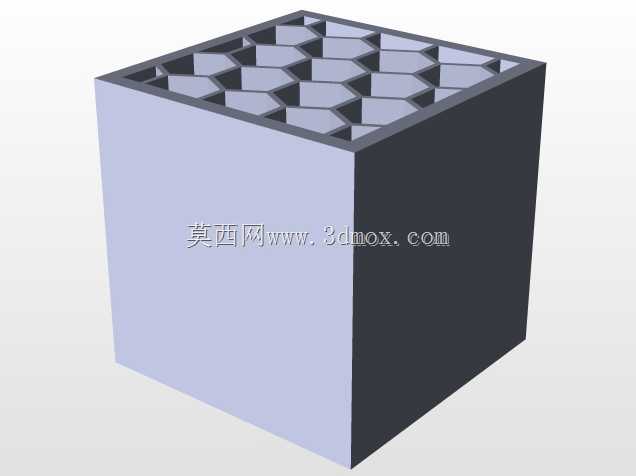

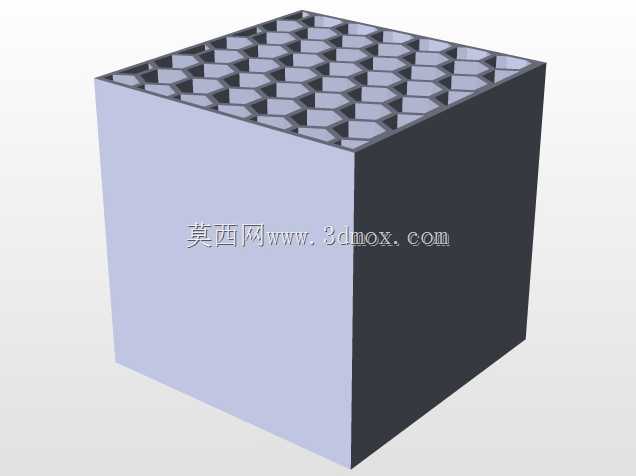

  这类蜂窝构型的元胞承载结构,最早脱胎于仿生力学的工程化落地,目前在轻量化承载场景的渗透率正在逐年提升,最常见的应用场景集中在航空航天内饰承力板、轨道交通车体夹层填充、新能源电池包防撞缓冲层、精密设备隔振基座这几个领域,核心是利用六边形胞元的各向力学均匀性,在同等重量下实现远超实心板材的抗弯、抗冲击性能。从结构功能特性来看,该结构采用正六边形成型胞元阵列排布,单胞的壁厚与胞元内切圆直径经过力学配比优化,在承受垂直于面板方向的冲击载荷时,胞元壁会通过逐层屈曲变形吸收冲击能量,不会出现瞬间脆性断裂的失效形式;在承受面内剪切载荷时,相邻胞元的壁面会形成互相支撑的受力三角区,载荷传递路径连续无应力突变点,相比方形胞元结构,

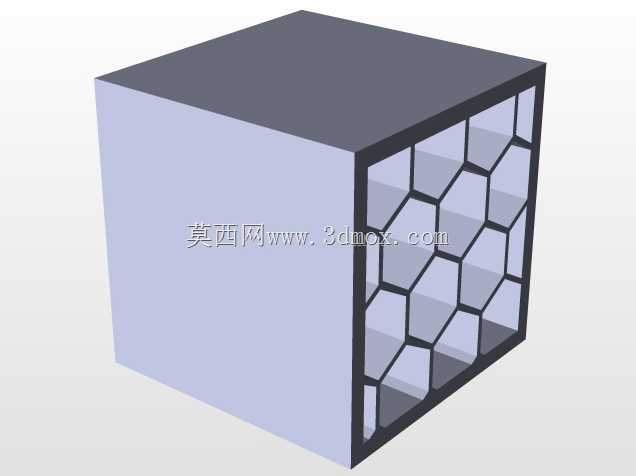

  应力集中系数可降低40%以上,比圆形胞元的空间利用率提升27%左右。设计过程中首先要明确安装边界的约束条件,该结构整体为立方块构型,外轮廓的三个正交面均为平整安装面,可直接通过粘接、螺栓压接的方式与外部蒙皮或框架连接,不需要额外设计转接安装结构,其中一个立面完整展示了内部胞元的阵列排布形式,其余立面为封闭平整面,可根据实际安装需求在封闭面加工螺纹孔、定位销孔,不会破坏内部胞元的整体受力连续性。设计思路上没有采用传统的实心块体切削成型方案,而是采用参数化阵列的建模逻辑,先绘制单胞的六边形截面轮廓,按照等间距阵列规则生成整体胞元网格,再通过布尔运算切除内部多余材料,最后在外围生成等厚度的封闭边框,边框厚度与单胞壁厚保持一致,

  避免边框与内部胞元连接位置出现刚度突变。需要注意的是,这类结构在实际加工时,如果采用金属3D打印工艺,要控制胞元内部的支撑残留,胞元的最小内角不能小于45度,避免打印过程中出现塌边缺陷;如果采用复合材料模压工艺,要保证胞元壁的拔模斜度均匀,脱模时不会拉扯胞元壁造成变形。从安装尺寸边界来看,该结构的长宽高三个方向的尺寸可根据实际承载需求进行等比例缩放,缩放过程中要保持胞元壁厚与胞元内切圆直径的比值不变,若比值过大,会导致结构整体刚度过高,缓冲吸能效果下降;若比值过小,会导致胞元壁过薄,承载能力不足,容易出现局部失稳。在实际设备选型应用中,这类结构常作为夹层结构的芯层使用,上下表面粘接高强度蒙皮后,整体的比刚度、

  比强度远高于同重量的实心金属板材,尤其适合对重量限制严格、同时有抗冲击需求的装备场景,比如无人机的机身承力框架、便携式检测设备的防护外壳、高速运动设备的隔振安装座,都能看到这类元胞结构的应用。建模过程中要注意相邻胞元的连接位置要做微小的圆角过渡,虽然直角连接在理论计算中能满足强度要求,但实际加工过程中直角位置容易出现应力集中,在循环载荷作用下产生疲劳裂纹,微小圆角不会过多增加结构重量,却能大幅提升结构的疲劳寿命。另外,该结构的胞元为贯通式设计,在部分需要通风、流体穿过的承载场景中,还可以兼顾流体通道的功能,不需要额外在结构上加工流道,进一步提升了空间利用率,比如换热设备的换热芯体、通风管道的消声承载段,都可以基于该结构进行参数调整后使用。
