排水沟连续冷弯成型制沟生产设备

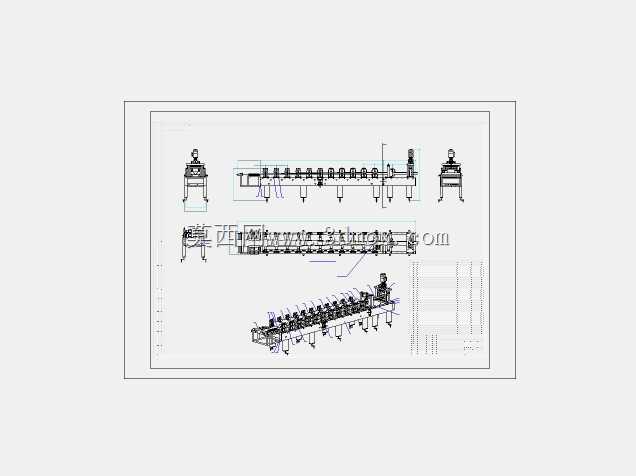

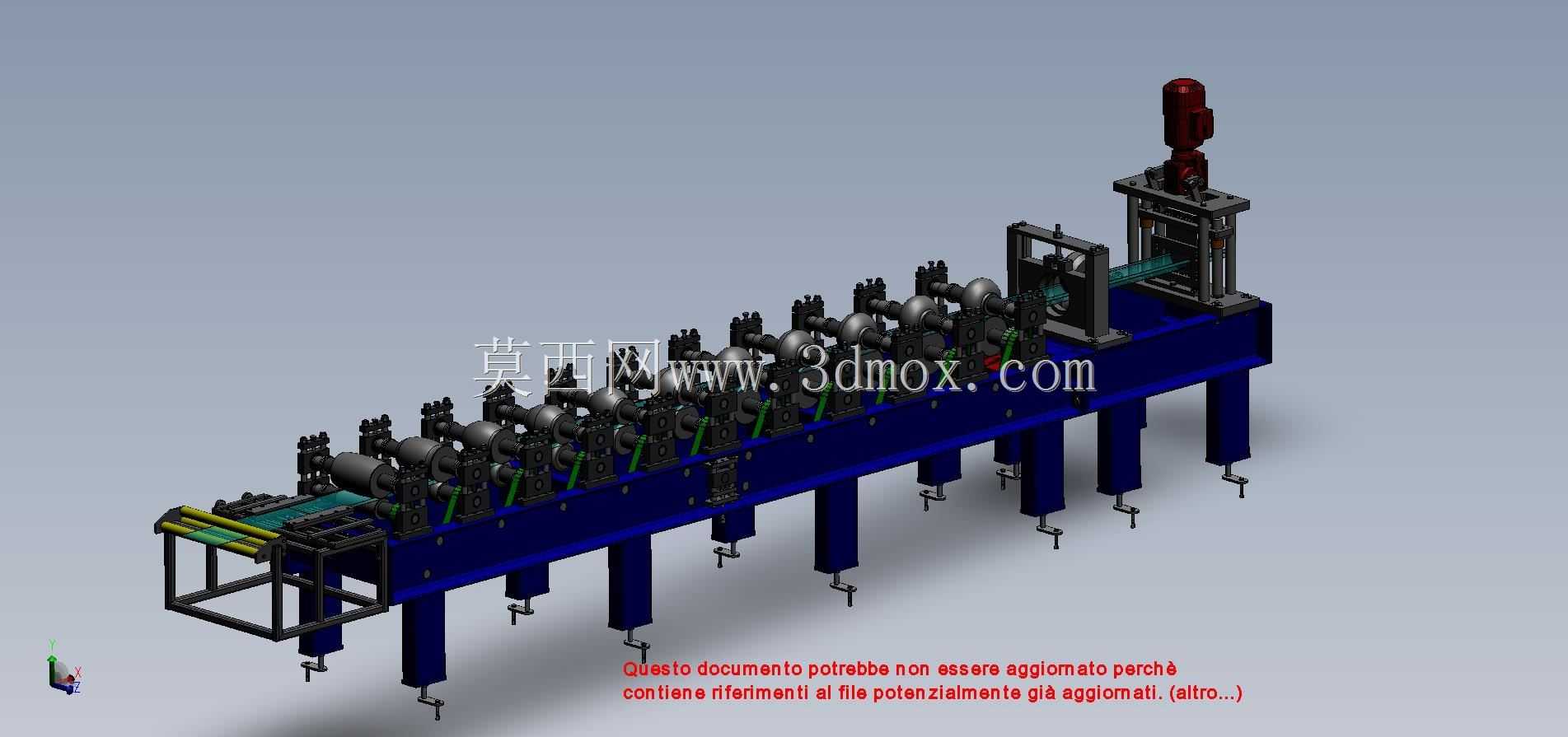

该设备为排水沟连续辊压成型专用生产装备，主要应用于市政建材、装配式建筑配件、农田水利设施配套构件的规模化生产场景，可将成卷金属带材一次性连续加工为指定截面形状的成品排水沟构件，替代传统折弯、冲压分段加工的低效生产模式，适配镀锌钢带、冷轧钢板等多种常用金属板材的加工需求，可满足不同壁厚、不同截面规格排水沟的量产要求。设备整体采用长条形卧式布局，沿带材送进方向依次排布开卷进料工位、导向插入模块、多组连续滚压成型模块、定长切断台以及成品收集工位，各工位通过统一的传动系统实现节拍同步，配合集成控制单元完成全流程的自动化生产，无需人工反复转运待加工工件，大幅降低生产过程中的人工干预强度。在功能设计上，前端开卷机构可承托大重量成卷带材，通过阻尼送料结构保证带材平稳送入后续工位，避免带材跑偏、褶皱影响成型精度；插入模块可对送入的带材进行初定位与预弯处理，保证带材精准进入后续辊压工位；多组滚压成型模块采用逐次成型的设计思路，每组辊轮仅完成小幅度的截面形变，通过多道次的渐进辊压让带材逐步形成排水沟的目标截面轮廓，避免单次形变量过大导致板材出现应力开裂、回弹超差的问题，每组辊轮的安装座都配备调节结构，可根据加工板材的厚度、成型截面的尺寸要求调整辊轮间隙与压下量，适配多规格产品的柔性生产需求；末端切断工位采用随动切断结构，可在型材连续行进的过程中完成定长切断，无需停机截料，保证生产的连续性，切断后的成品型材直接滑入收集器完成集料。设备整体采用厚重型型钢焊接机架作为承载主体，底部配备可调式支撑脚座，可适配车间不平整地面的安装调平需求，保证长机身的整体水平度，避免长期运行过程中因机身倾斜导致辊轮错位、成型精度下降的问题；传动系统采用集中驱动搭配分动传动的结构，保证各组辊轮的线速度保持一致，避免各工位间出现带材拉扯、堆料的问题；控制单元集成在设备侧端的电控柜内，可实现送料速度、成型节拍、切断长度的参数化设置，操作人员仅需完成前期参数调试与上料、收料作业即可完成批量生产。设备安装时需预留足够的前后操作空间，前端预留上卷料的操作与吊装空间，末端预留成品转运的通道空间，机身与车间墙体间预留检修通道，方便后期对辊轮、传动部件进行维护保养。
