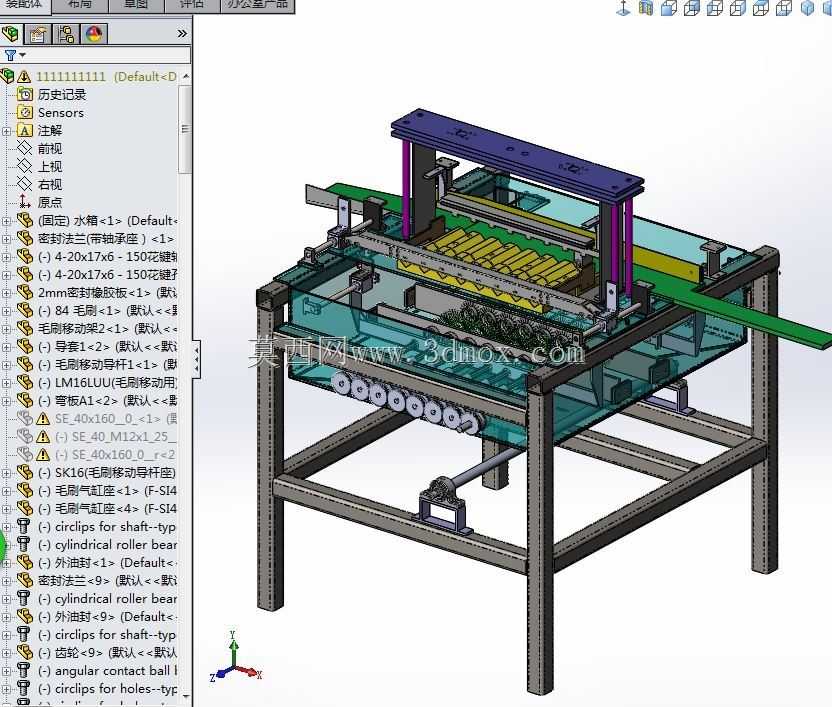

在线式工件表面喷淋清洗设备结构设计

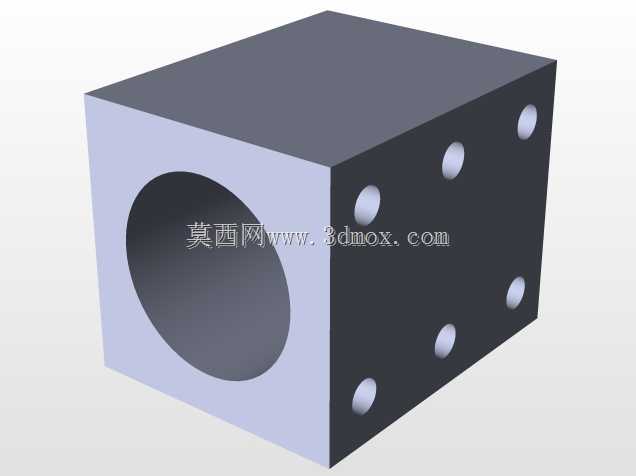

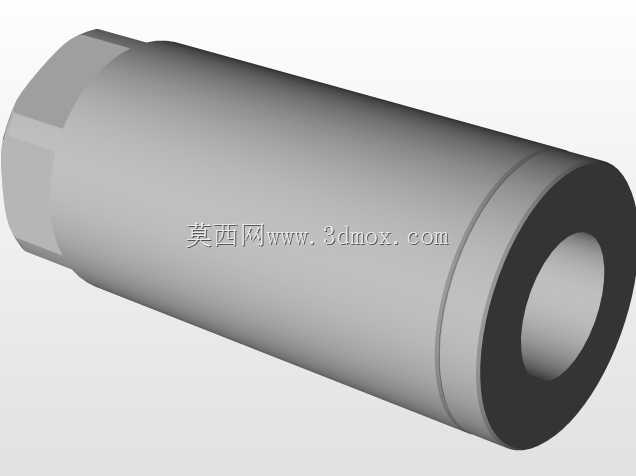

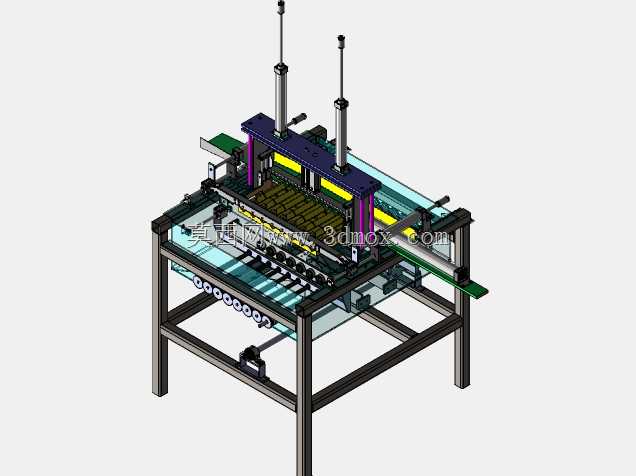

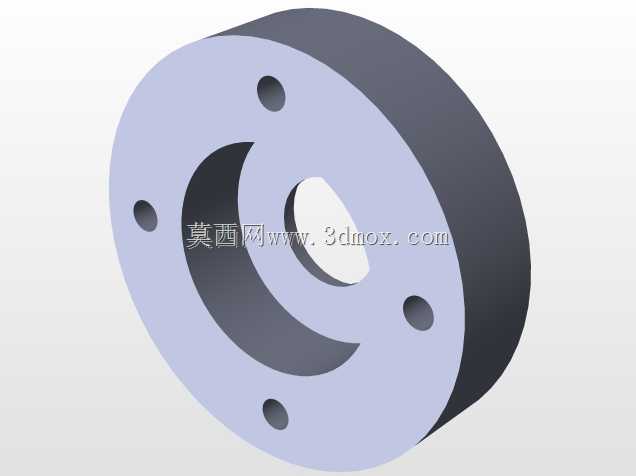

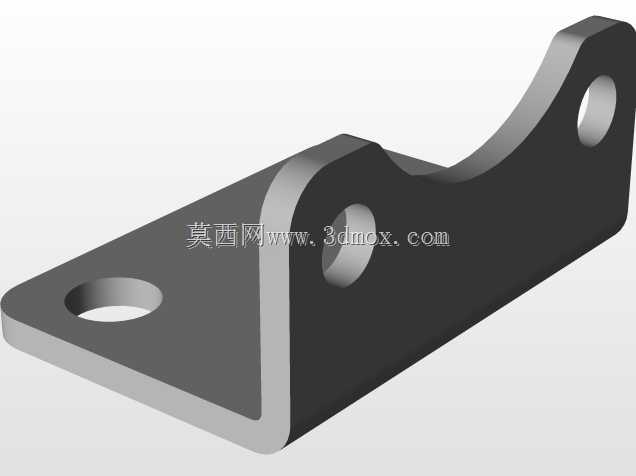

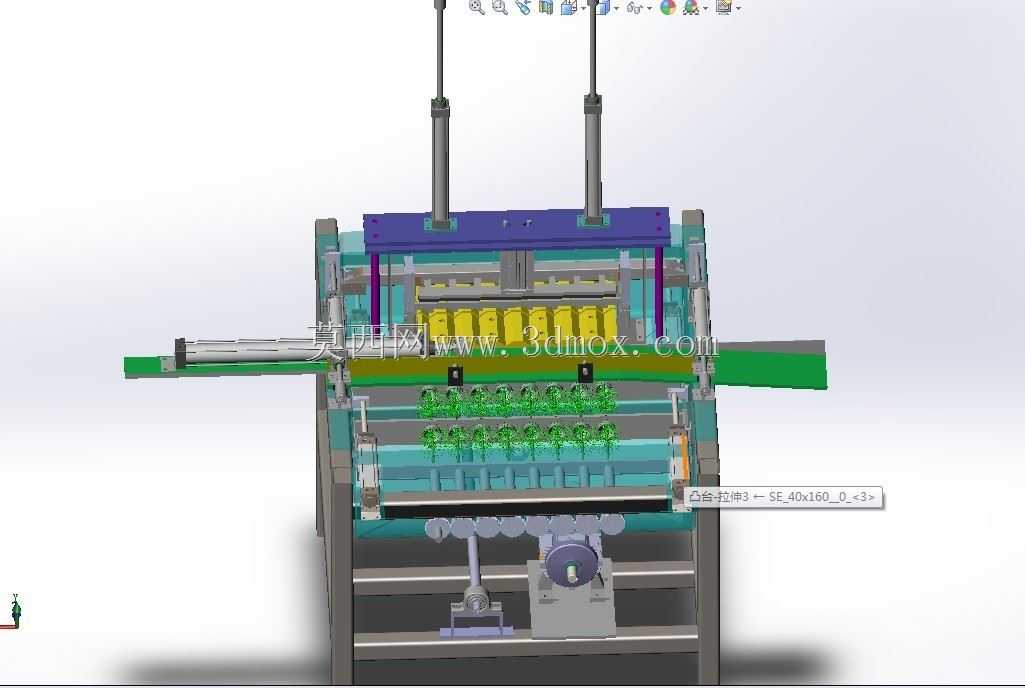

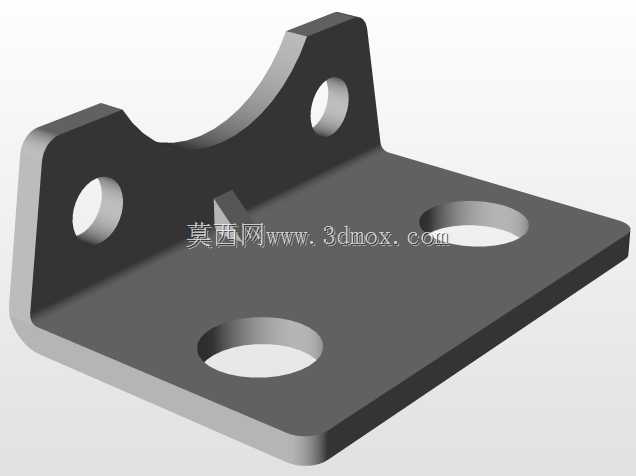

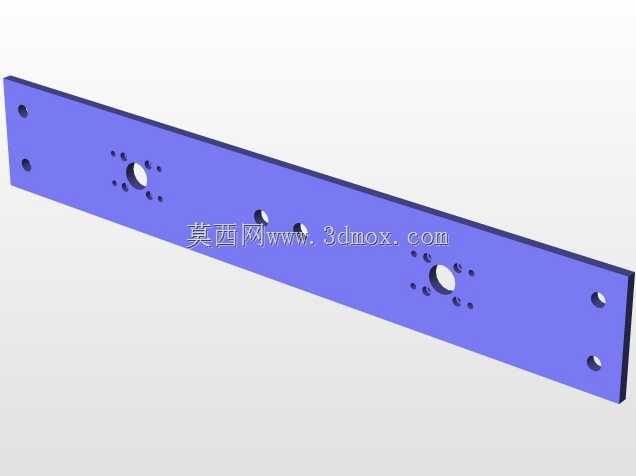

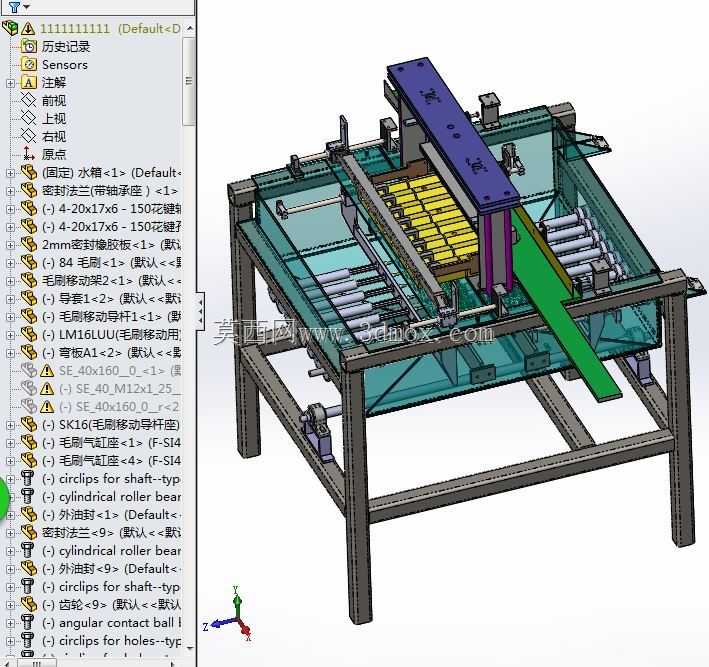

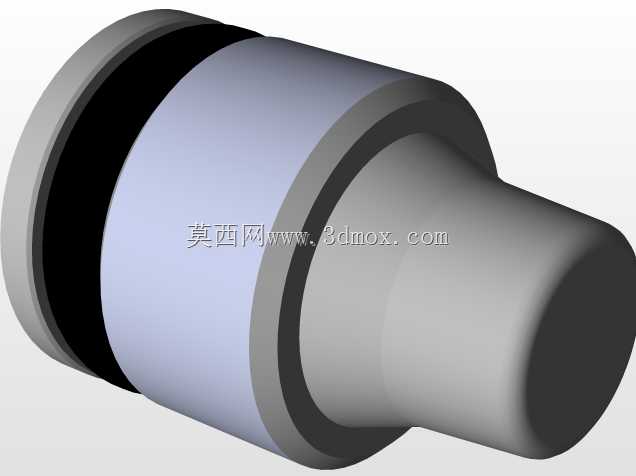

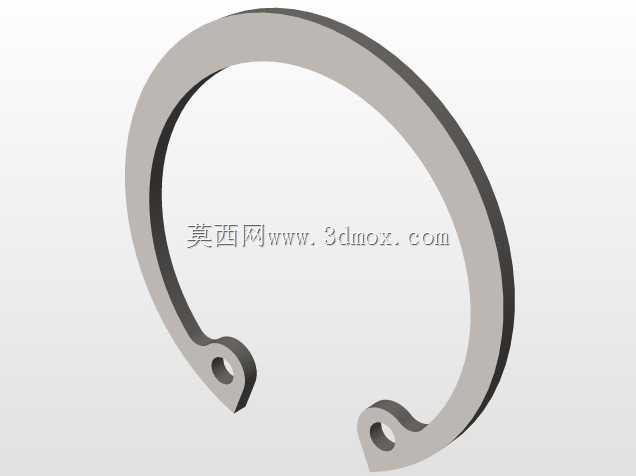

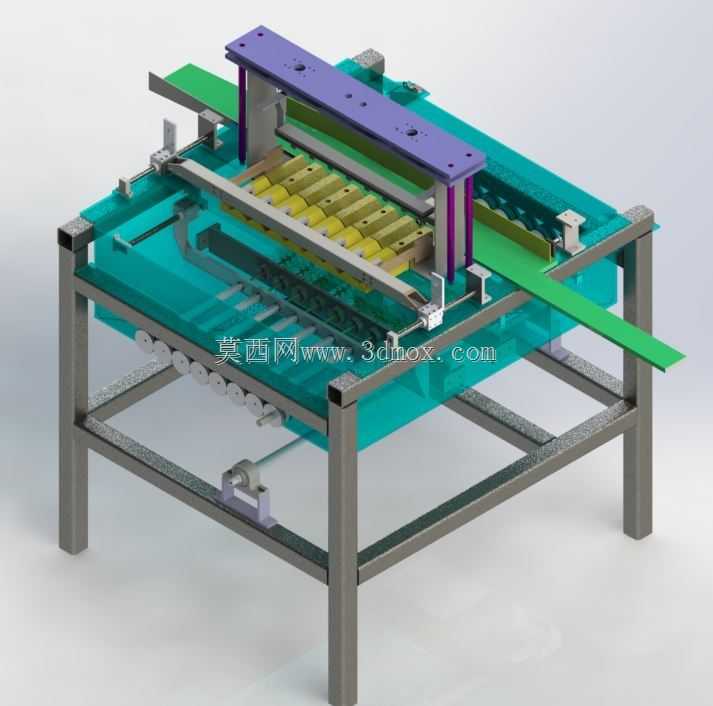

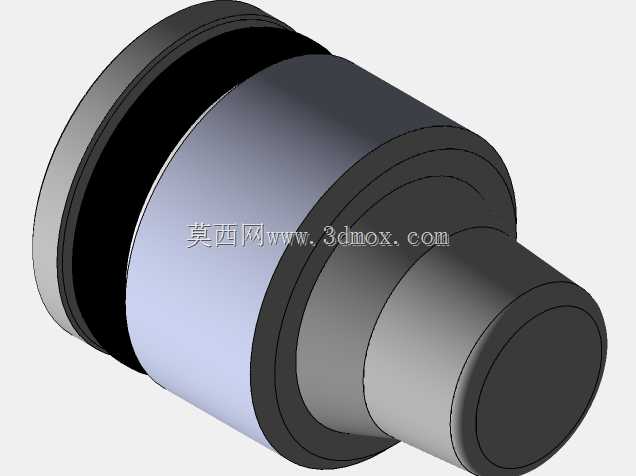

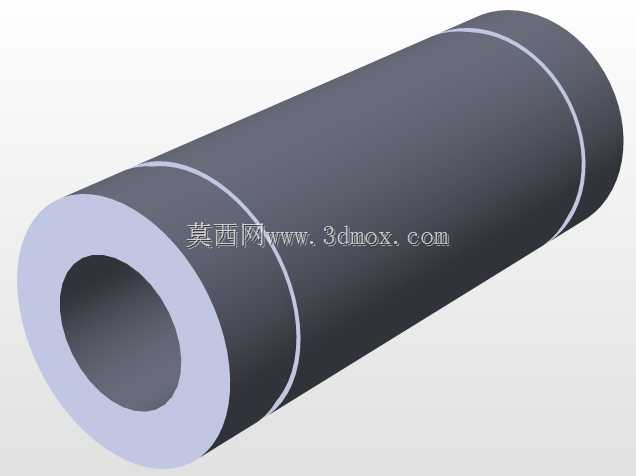

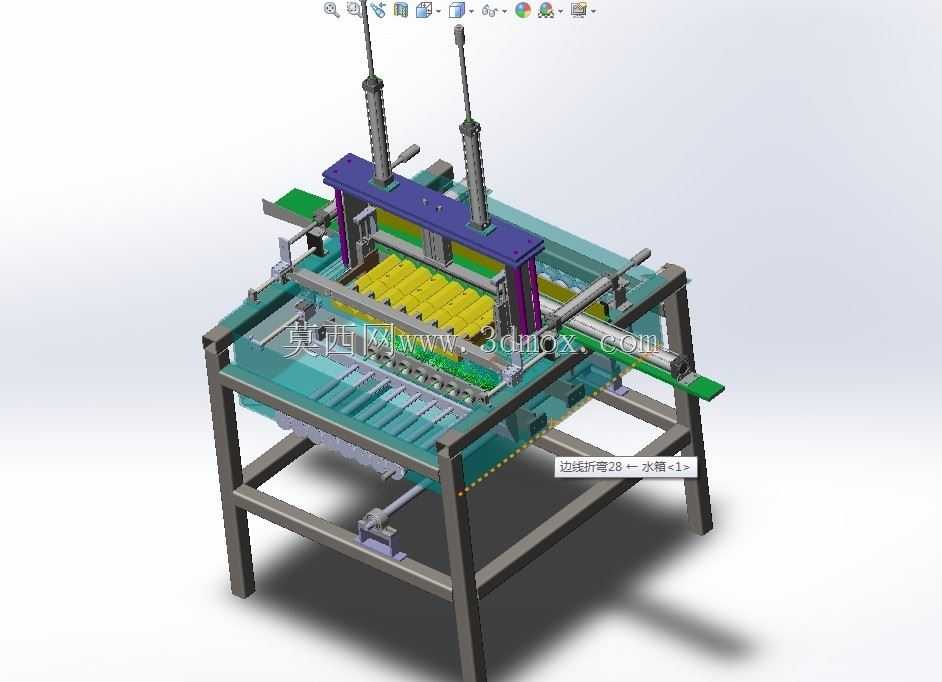

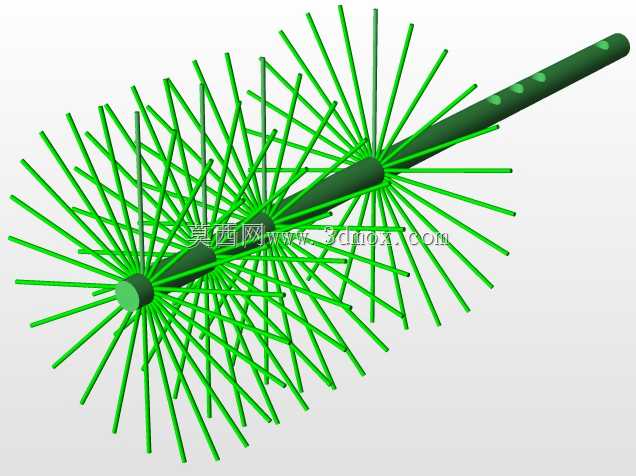

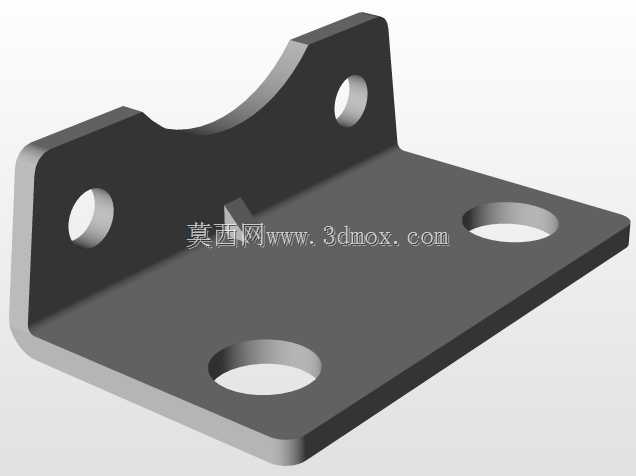

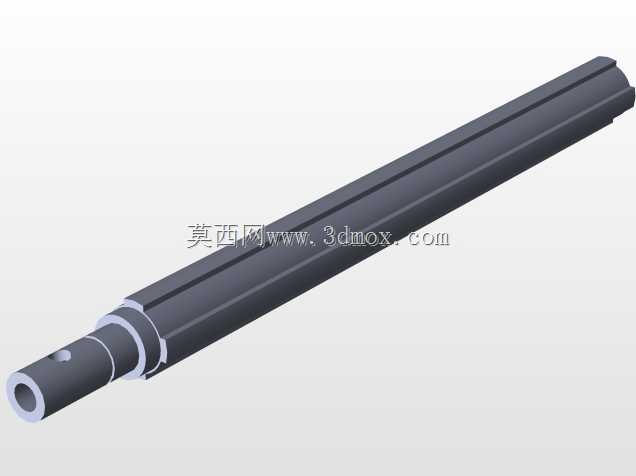

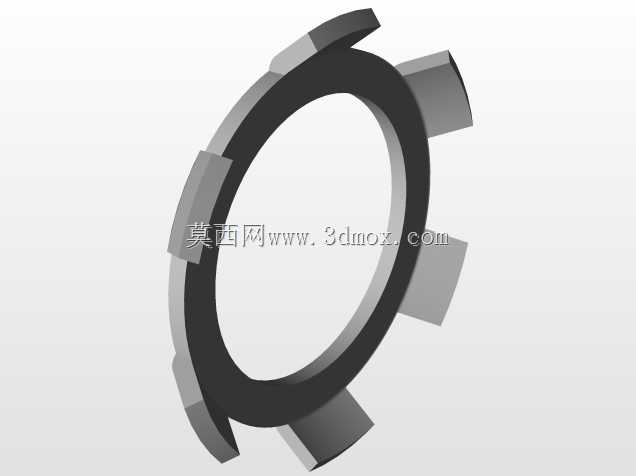

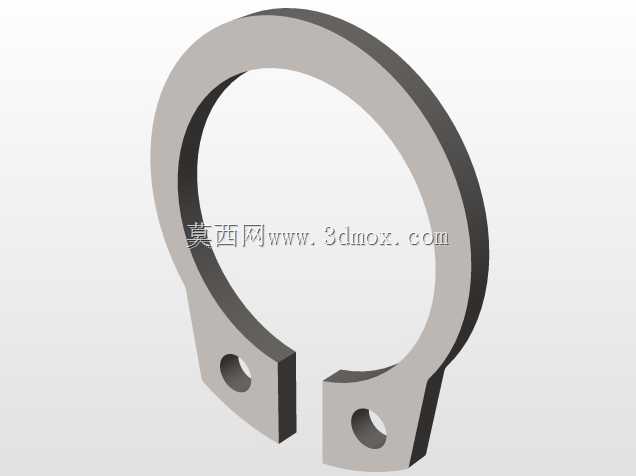

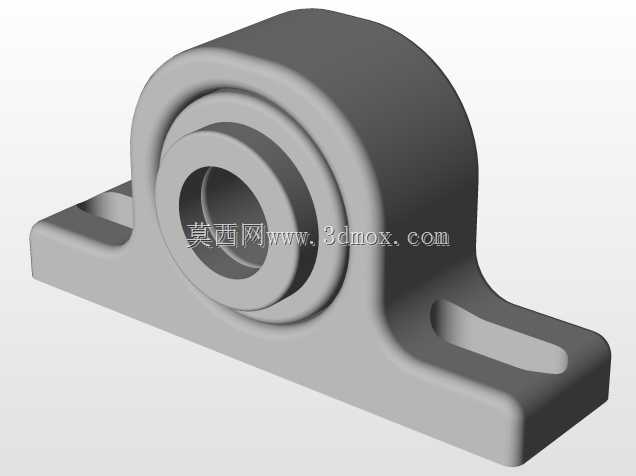

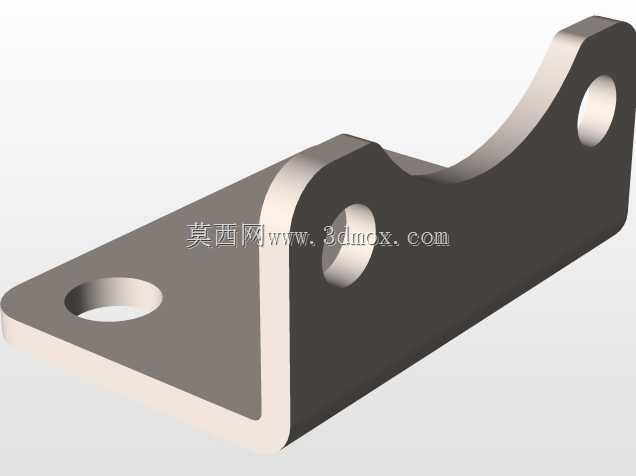

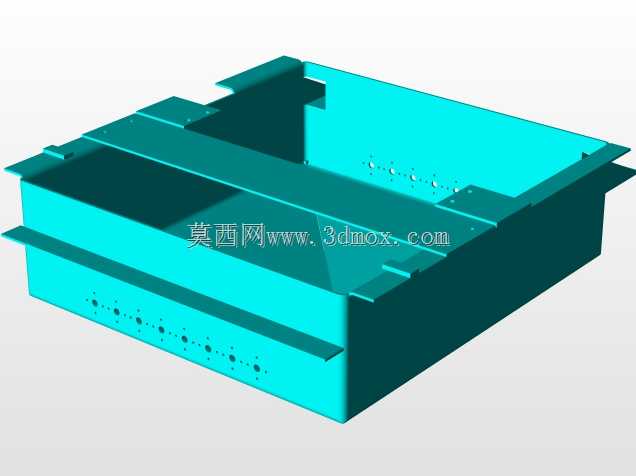

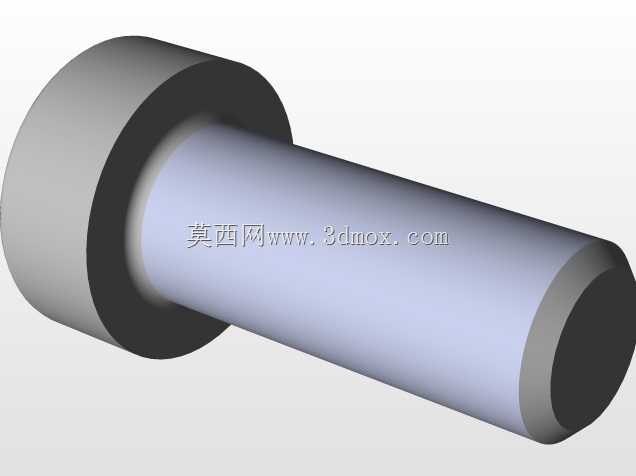

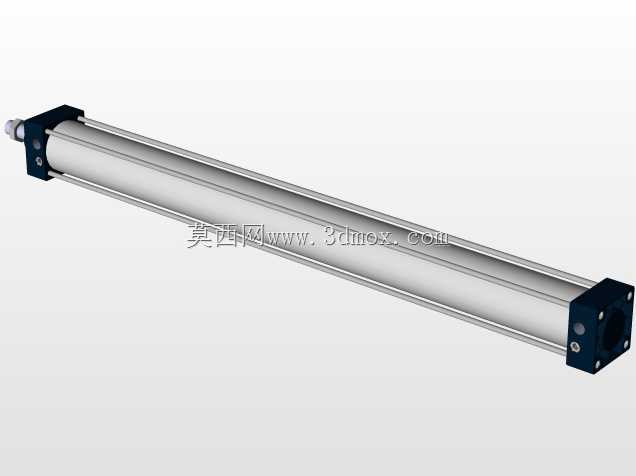

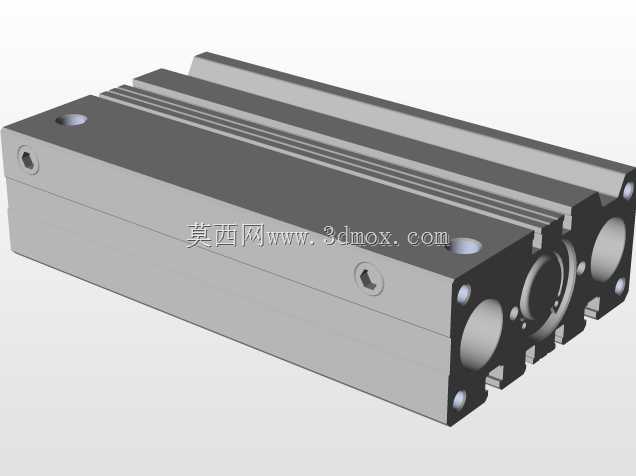

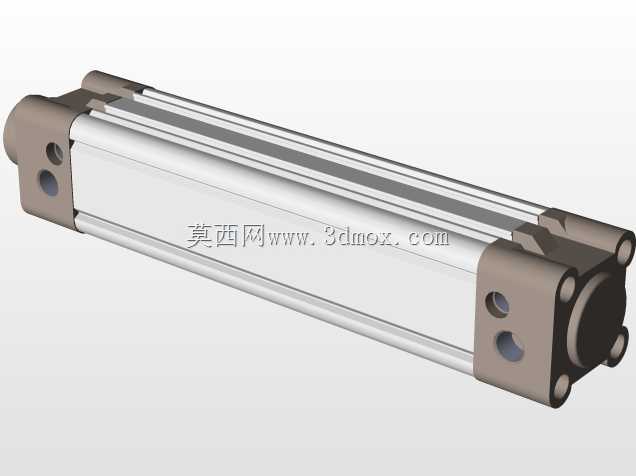

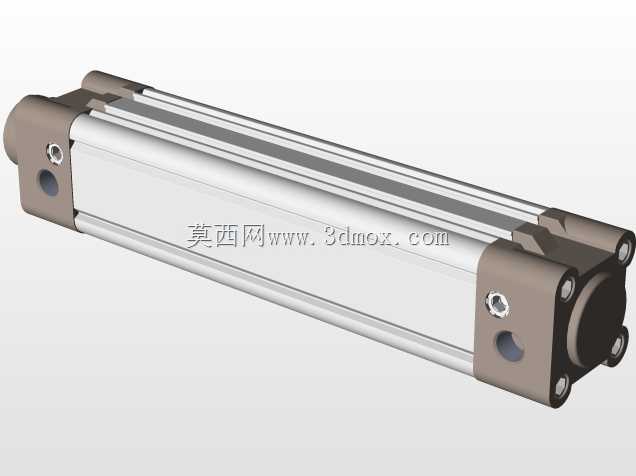

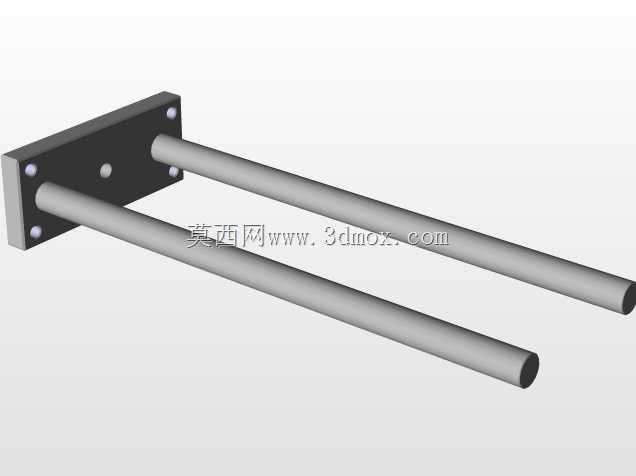

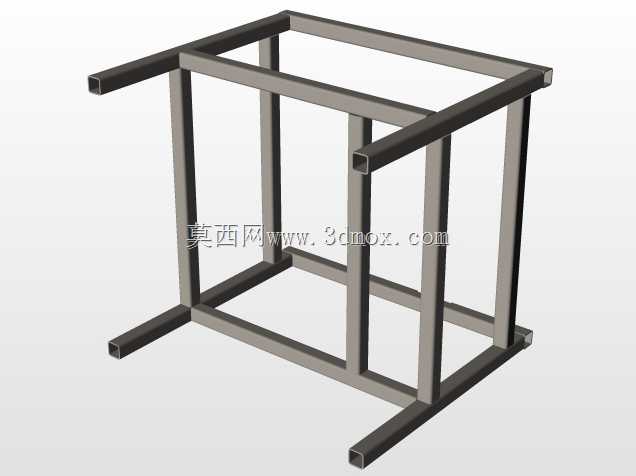

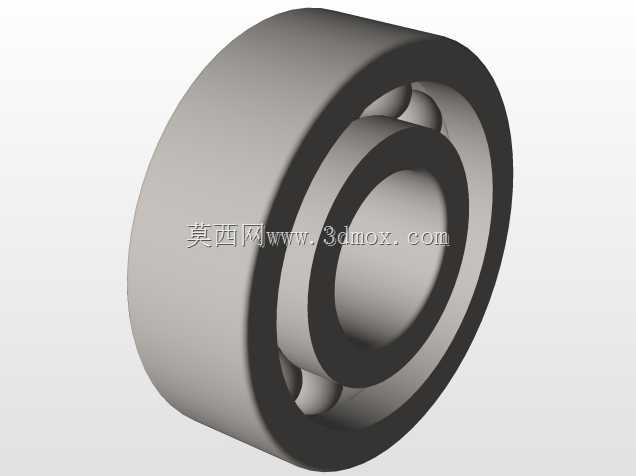

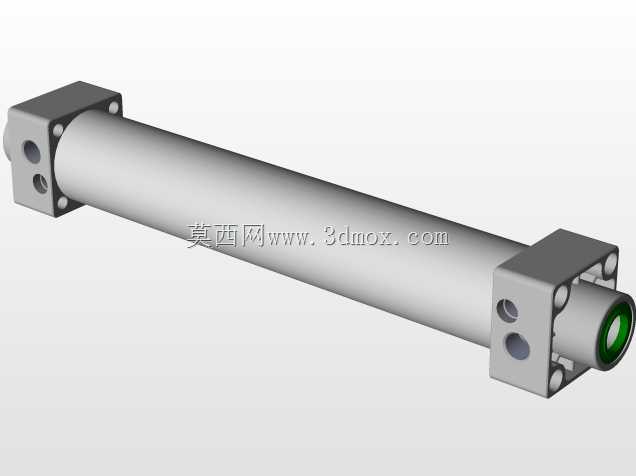

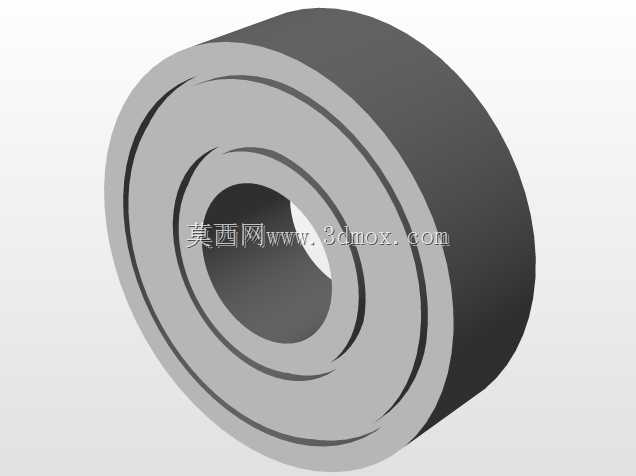

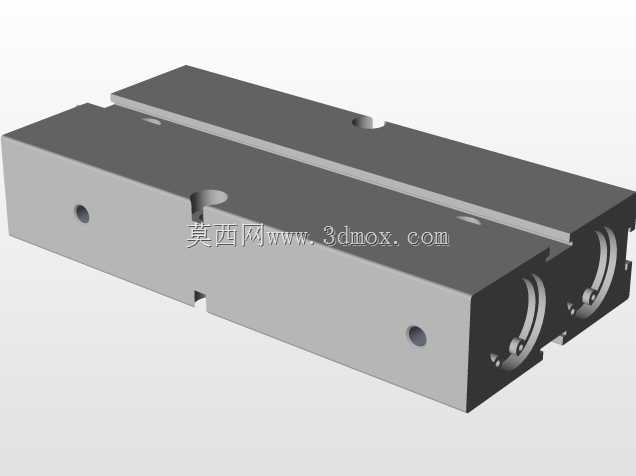

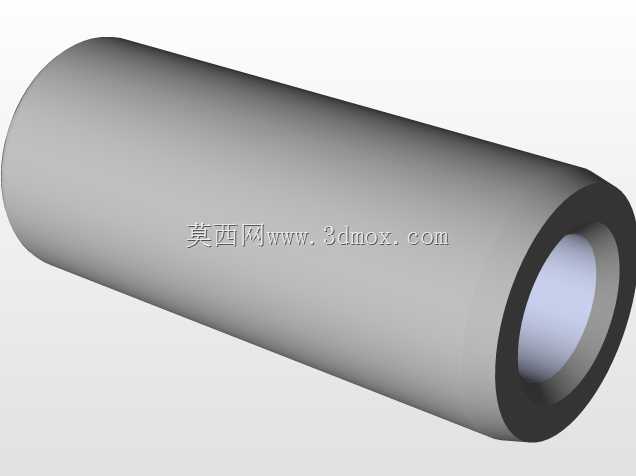

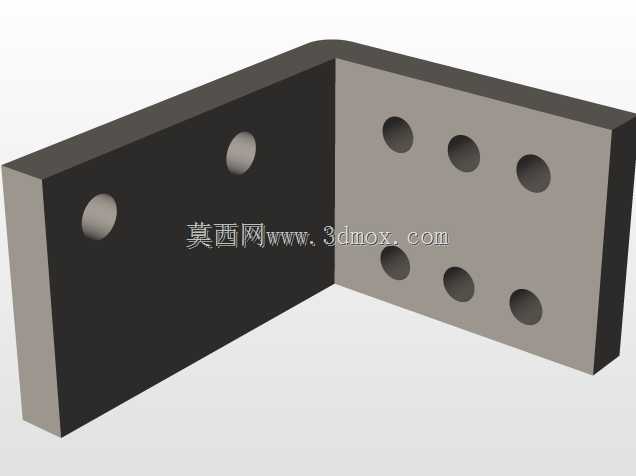

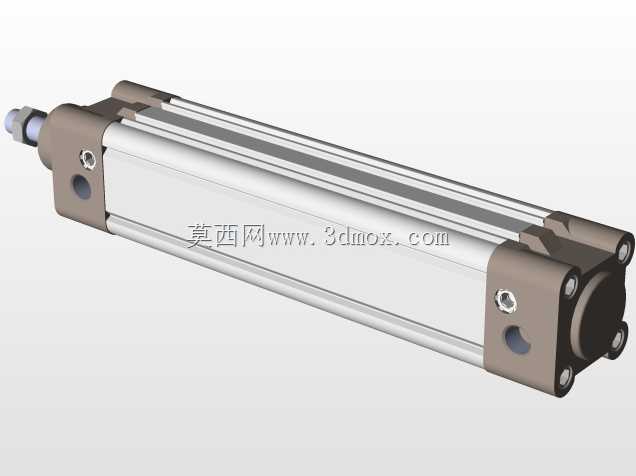

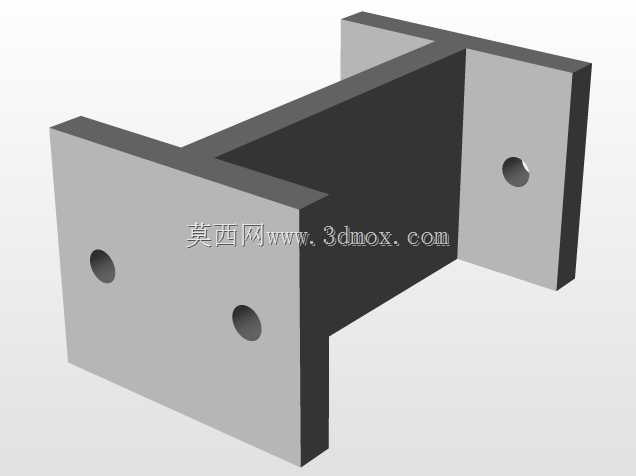

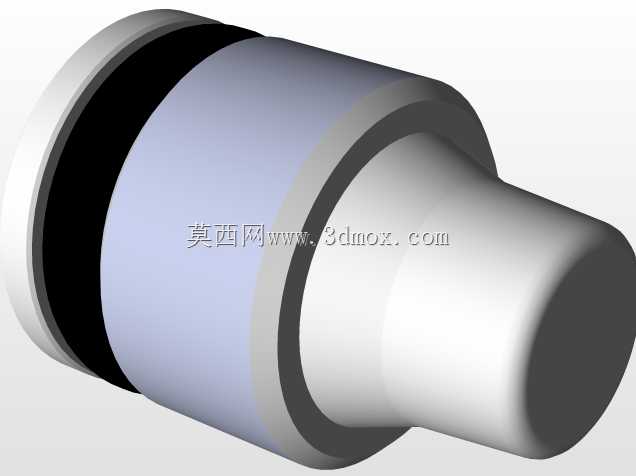

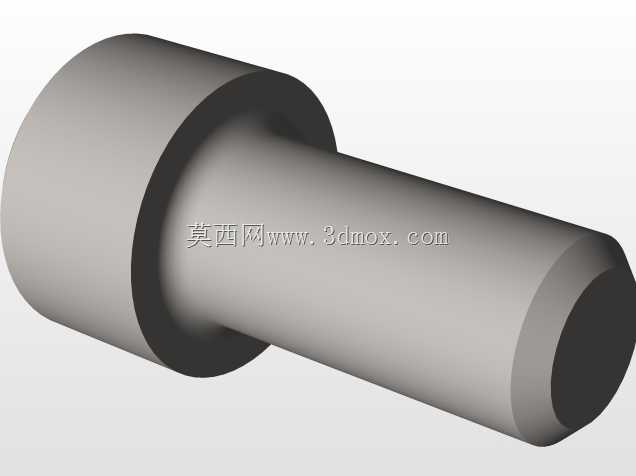

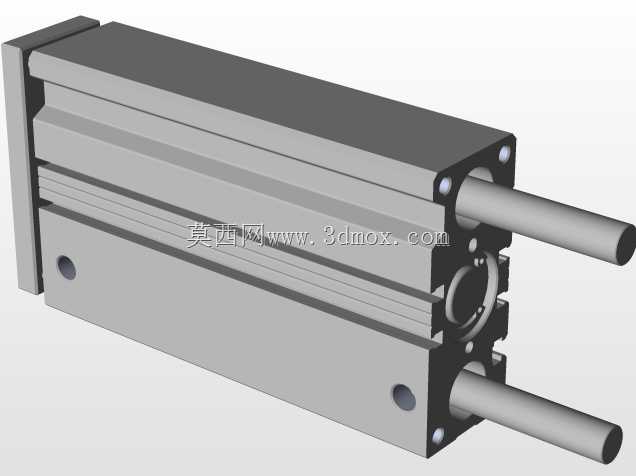

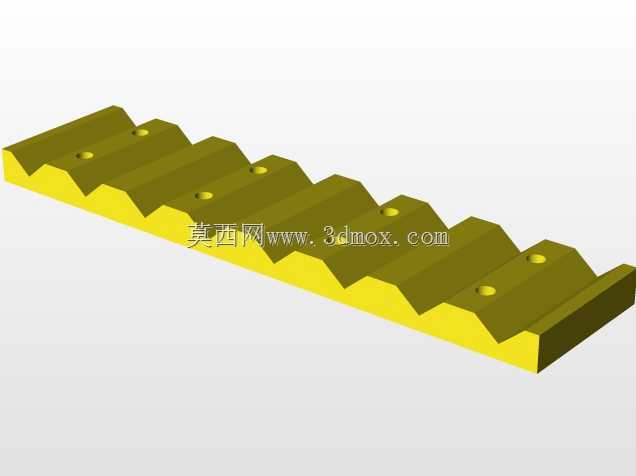

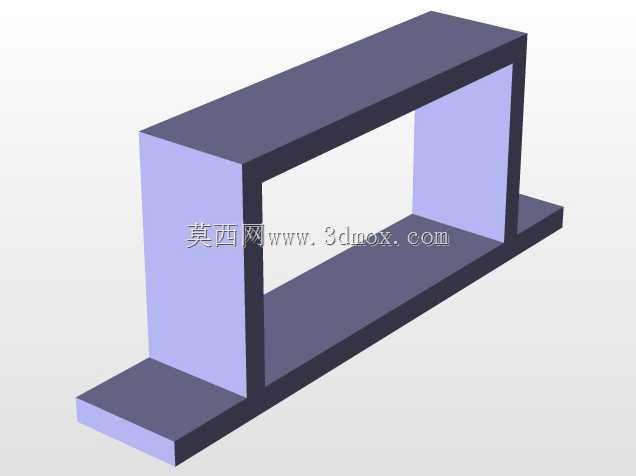

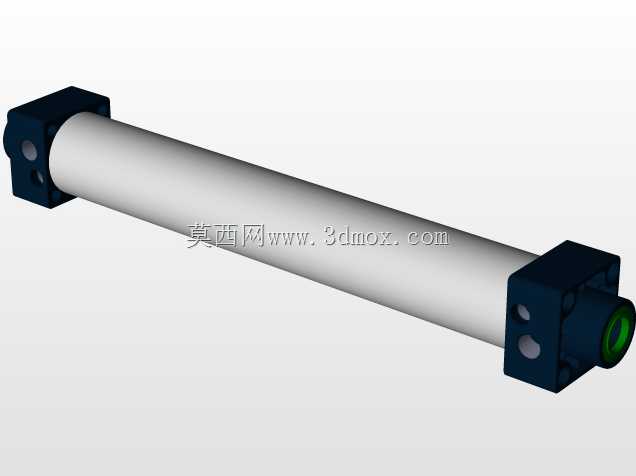

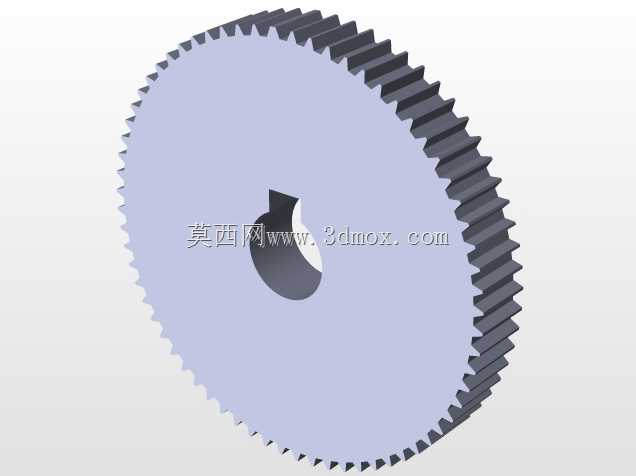

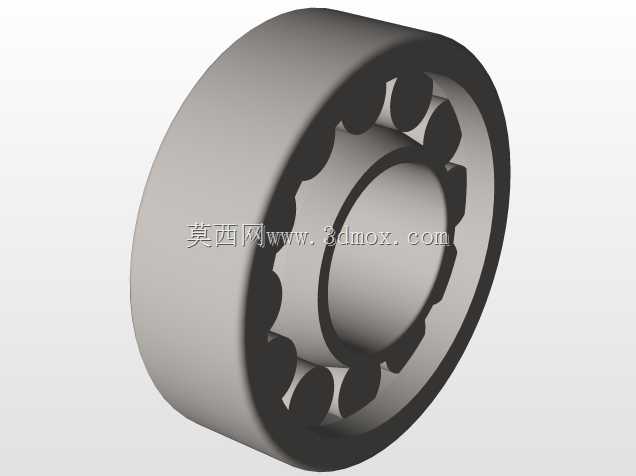

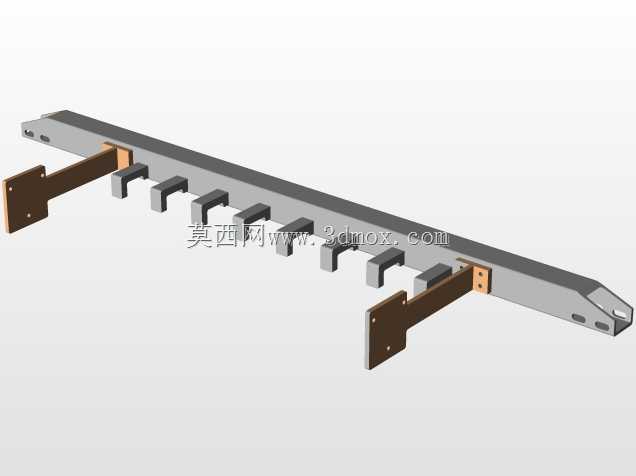

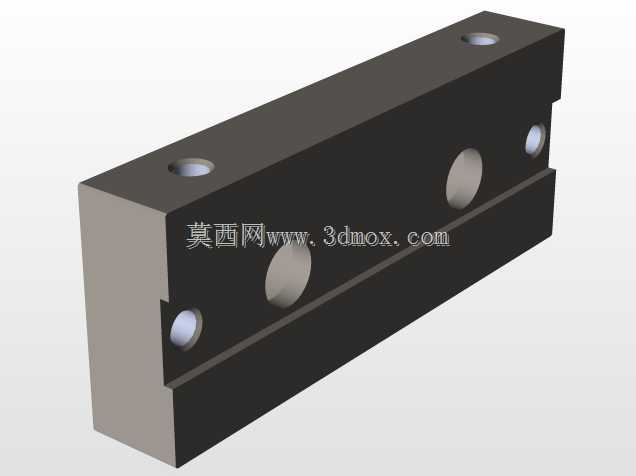

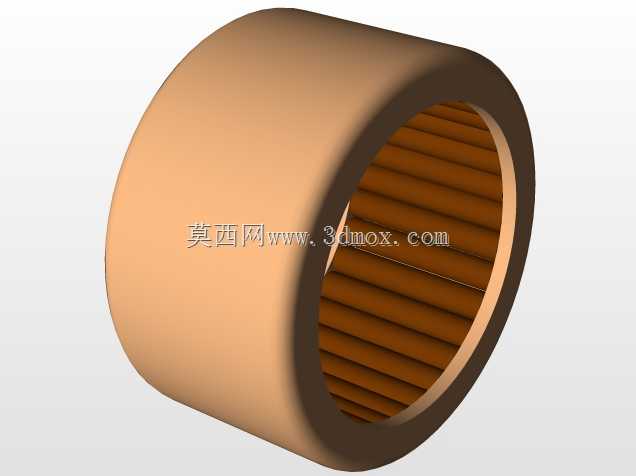

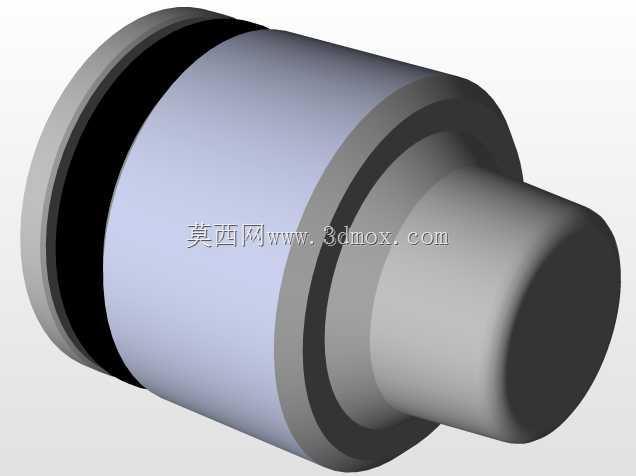

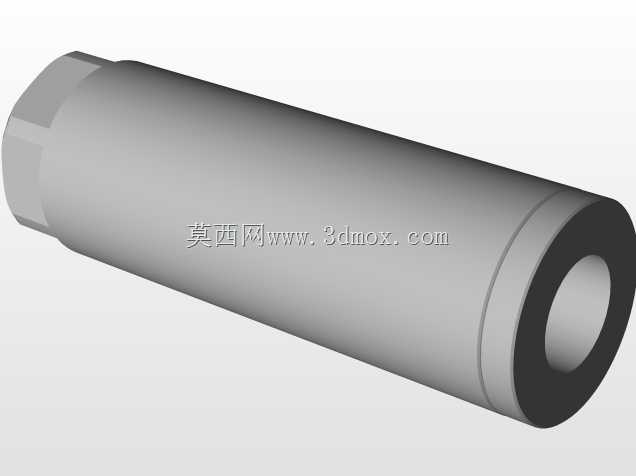

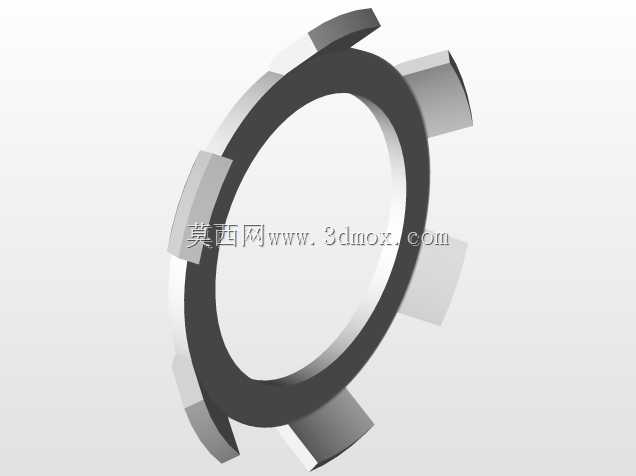

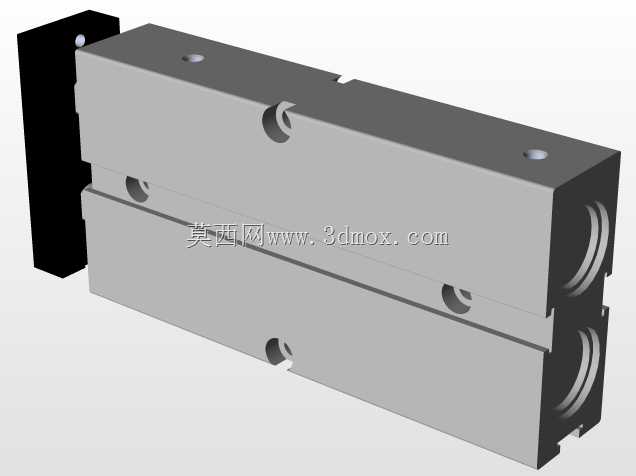

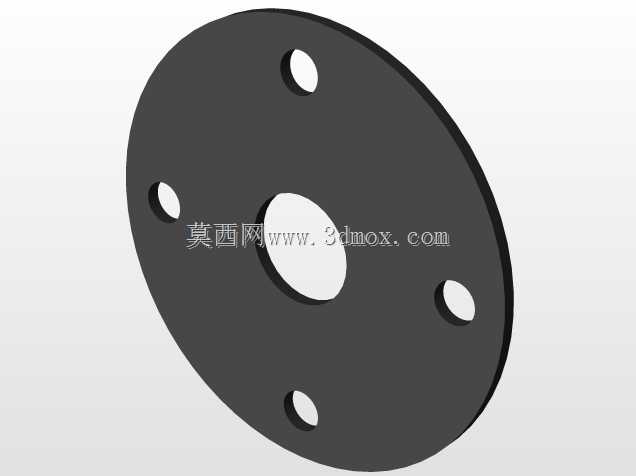

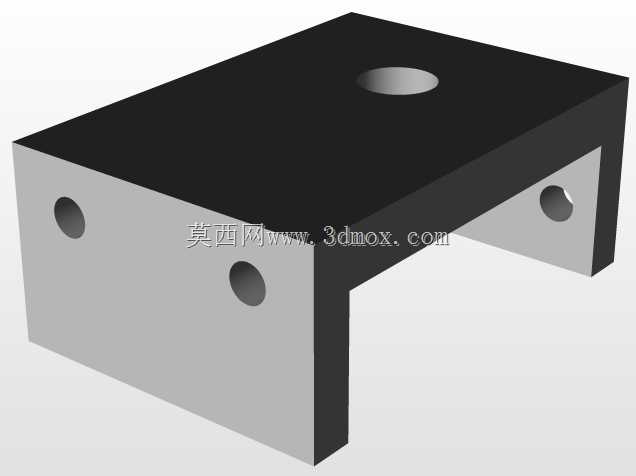

该设备主要应用于精密机加工、电子零部件组装、五金冲压件生产等场景的工序间清洁环节，可对接上下游生产流水线，完成工件表面切削液残留、金属碎屑、浮尘等杂质的连续化清洗作业，替代传统人工槽洗的低效模式，适配批量生产节拍下的在线清洁需求，无需额外周转搬运，减少工件二次磕碰损伤的概率。设备整体采用方通焊接机架作为承载主体，底部预留可调脚杯安装位，可适配车间地面不平整的安装场景，机架整体宽度适配常规皮带线接驳尺寸，两侧输送段伸出长度可根据产线间距调整，安装时仅需对接输送线高度与气源接口即可完成部署，无需复杂的地基施工。设备核心功能段分为进料定位、喷淋清洗、风刀切水、出料输送四个模块，进料端设置可调导向条，可适配一定尺寸范围内的工件通行，顶部设置两组气动下压机构，清洗作业时可下压固定工件，避免高压喷淋冲击导致工件移位；中部清洗腔内置多组排布的喷淋管路，可从上下多方向对工件表面进行全覆盖冲洗，腔体内侧设置挡水结构，避免清洗液飞溅至设备外部；清洗段后配置风刀模组，可吹除工件表面残留的水渍，减少后续烘干工序的能耗；输送采用皮带输送结构，运行速度可根据工件清洁度要求进行调节，匹配不同生产节拍的需求。设计过程中优先考虑设备的维护便捷性，喷淋管路采用快拆接头连接，过滤模组设置在设备侧部易操作位置，可快速更换滤芯清理杂质，气动元件均布置在设备顶部开放式安装位，日常检修无需拆解设备主体框架；电气走线沿机架型材内侧布置，设置分隔走线槽，区分气路与电路路径，避免管路干涉同时降低安全隐患。设备整体采用开放式框架搭配透明防护挡板的设计，既可以观察内部清洗作业状态，也能够阻挡清洗液外溅，底部设置接水盘统一收集回流的清洗液，可外接循环过滤系统实现清洗液重复利用，降低生产耗材成本。
