带三色警示灯的框架式工业作业设备

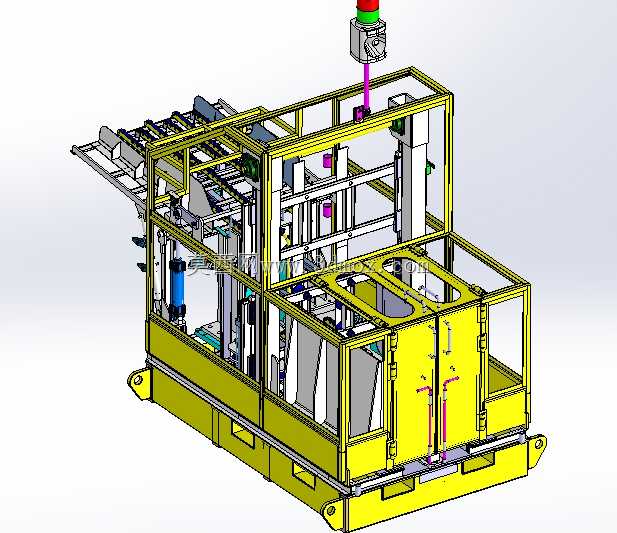

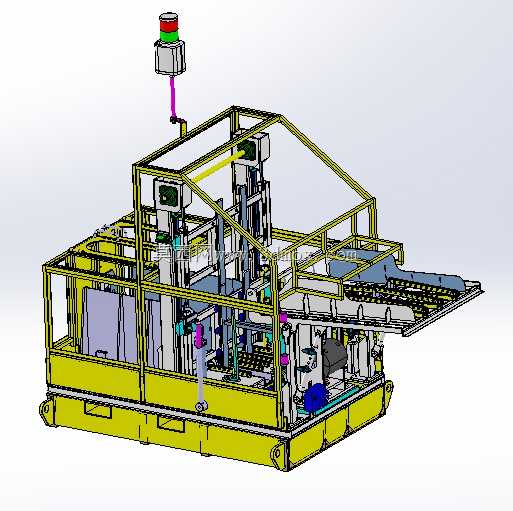

该设备主要面向工业生产车间内的工件流转、工位加工作业场景，可适配多工序衔接的生产流水线布局，承担工件暂存、定位输送、工序间转接的核心作用，能够替代人工完成重型或高精度要求工件的工位转移，降低人工搬运的操作风险，提升生产线的连续作业效率。设备整体采用方通焊接搭建的一体式框架结构，底部设置有带缓冲结构的移动脚轮，可根据车间布局调整灵活移位，同时框架底部预留有地脚安装孔位，固定安装时可通过膨胀螺栓与地面刚性连接，保障设备运行过程中的结构稳定性，不会因内部机构动作产生晃动偏移。框架上部设置有透明防护围挡，既可以隔绝设备内部运动机构与外部操作人员的直接接触，避免机械伤害风险，又不会遮挡操作人员对设备内部作业状态的观察视线，顶部安装的三色警示灯可直观反馈设备的运行、待机、故障三种工作状态，方便现场操作人员快速识别设备工况。设备前端设置有可伸缩的输送工位平台，平台表面布置有定位支撑块，可根据待加工工件的外形尺寸调整支撑位置，适配不同规格工件的承载需求，平台伸出时可对接上游生产线接收待加工工件，收回后可配合设备内部的升降、定位机构完成工件的工序定位，待工序完成后平台再次伸出将工件输送至下游工位。设计过程中充分考虑了设备的维护便利性，框架侧面设置有可快速拆卸的检修门板，内部的气动、电气元件均集中布置在框架下部的安装仓内，布线走管全部沿框架型材内部排布，既避免管线外露造成的剐蹭损坏，也让设备整体外观更加整洁规整。设备整体安装边界控制在常规工业工位的占地范围内，宽度适配标准车间通道的通行要求，高度不会遮挡车间内的照明与消防设施，可直接嵌入现有生产线布局中使用，无需对原有车间布局做大规模调整。内部的升降机构采用导向柱配合线性导轨的结构，运行过程中平稳无卡顿，定位精度可满足多数工业加工工序的定位要求，承载能力可覆盖常见中小型工业工件的加工承重需求。
