四轮车盘式制动集成结构设计

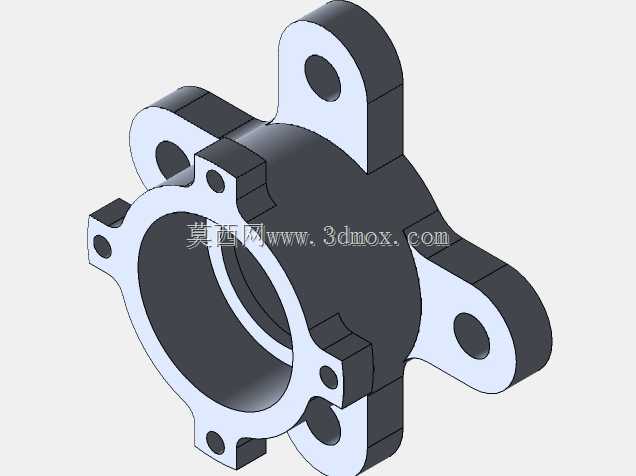

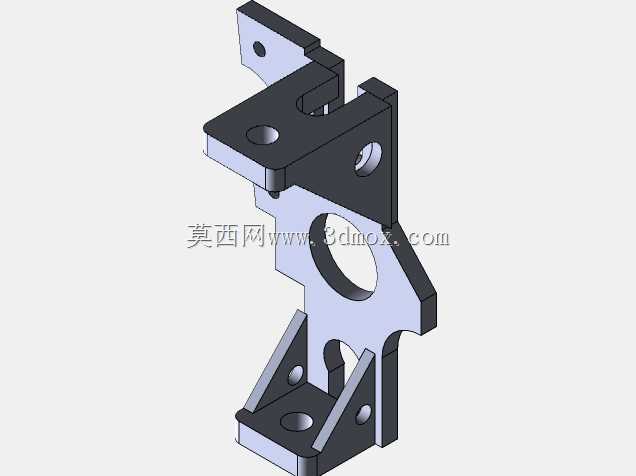

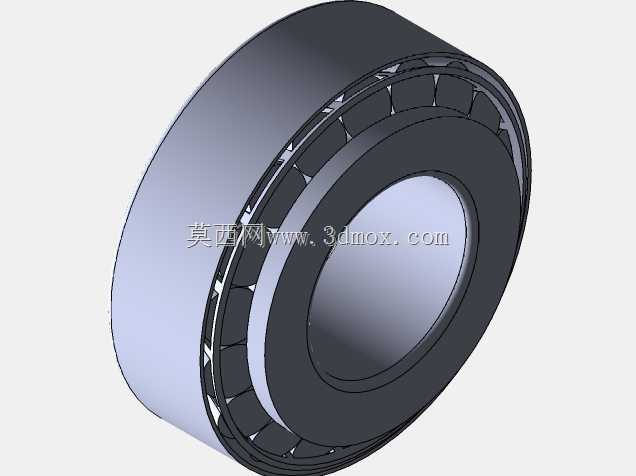

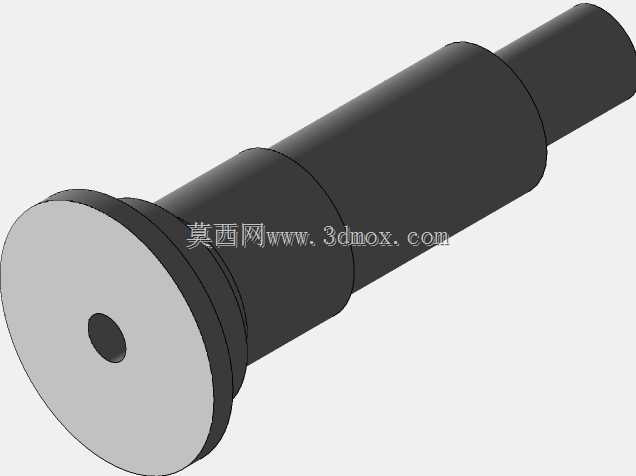

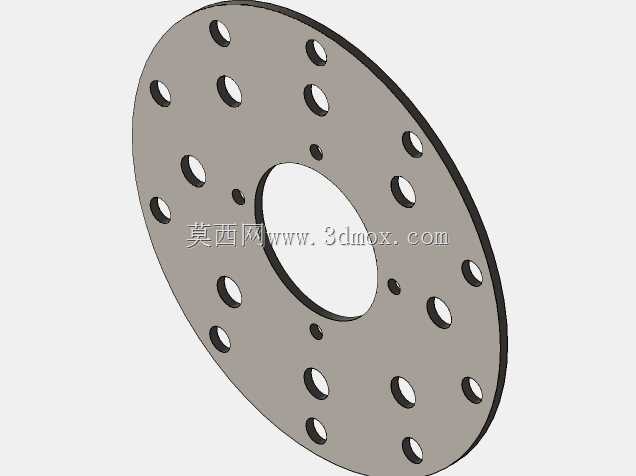

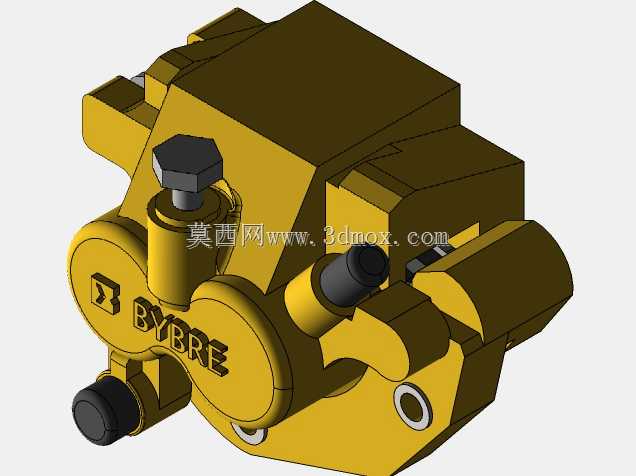

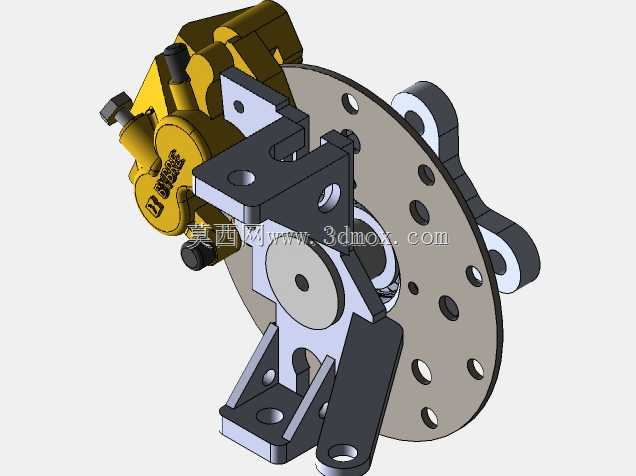

该套制动部件主要面向小型四轮竞速车辆、大学生工程赛事用车的前轮制动场景，适配非道路竞技类四轮车的行驶制动需求，可在车辆高速过弯、紧急减速、连续下坡等工况下提供稳定可靠的制动力输出，同时兼顾转向承载与轮毂连接的复合功能，是集成制动、承载、转向功能于一体的前轮核心总成。从实际用途来看，该总成承担三项核心功能：一是通过制动卡钳夹紧制动盘产生摩擦力矩，实现车辆行驶过程中的减速与驻车制动；二是通过转向节结构连接悬架与转向拉杆，传递转向动作实现前轮转向；三是通过内置轴承承载轮毂与车轮的径向、轴向载荷，支撑车轮平稳旋转。从功能特性来看，该结构采用浮动式单缸制动卡钳搭配通风打孔制动盘的配置，卡钳本体采用轻量化铝合金构型，在保证制动钳体刚度的前提下降低非簧载质量，提升车轮接地性能；制动盘表面开设多组均匀分布的散热通孔，可在连续制动过程中引导空气流经盘体带走摩擦热量，避免热衰减导致制动力下降；转向节采用多安装位一体化铸造成型，集成了卡钳安装座、轴承安装孔、转向拉杆连接耳、悬架摆臂连接点，减少了分散零件带来的装配误差与连接松动风险。设计思路上，整套结构围绕赛事四轮车的紧凑布局需求展开，优先控制总成的径向与轴向安装尺寸，将卡钳、制动盘、转向节、轴承的安装边界进行整合优化，避免与轮毂、悬架、转向拉杆发生运动干涉；安装点位的位置精度经过匹配校核，卡钳安装面与制动盘端面的平行度、轴承安装孔与制动盘中心的同轴度均满足装配公差要求，可保证制动过程中卡钳活塞回位顺畅，无偏磨、拖滞问题。外形尺寸与安装边界方面，制动盘采用适配小尺寸赛事轮胎的直径规格，整体厚度匹配卡钳的摩擦片间隙要求；转向节的各连接耳位置经过运动仿真校核，在车轮上下跳动、最大转向角度范围内，所有连接部件均无碰撞干涉；轴承选用标准规格的深沟球轴承，安装孔位尺寸与通用轮毂轴径匹配，可直接适配同规格的赛事车轮轮毂，无需额外定制转接部件，降低装配与维护成本。整套结构在保证制动性能的前提下，兼顾了轻量化、装配便捷性与功能集成度，适配小型四轮竞技车辆的前轮系统改装与设计需求。
