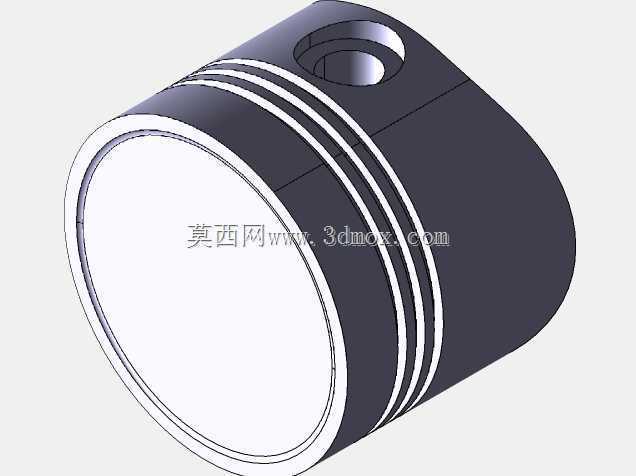

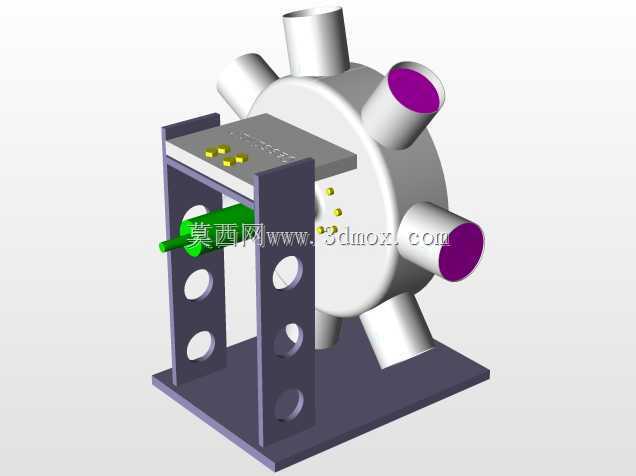

内燃机活塞结构三维数模设计

　　在往复式动力机械的核心运动副设计中，活塞是直接参与能量转换、承受交变载荷的关键部件，其结构合理性直接决定整机的动力输出效率、密封可靠性与运行寿命。本次完成的活塞三维结构设计，围绕内燃机实际运行工况的受力、热负荷与运动边界展开，完全匹配常规小排量动力单元的装配需求。从实际应用场景来看，这类活塞主要适配四冲程汽油机或同缸径柴油机的气缸组件，工作过程中需要在气缸套内完成高速往复直线运动，配合活塞环实现燃烧室密封，将燃油燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，同时还要承担引导连杆摆动、配合配气机构完成进排气循环的辅助作用。设计过程中首先明确了安装边界约束：活塞裙部的外圆尺寸与对应缸套内径保持微米级配合间隙，

　　既保证往复运动无卡滞，又能避免间隙过大导致的窜气、机油上窜问题；顶部燃烧室侧的轮廓根据压缩比要求做了适配性凹面设计，保证燃烧过程中气流组织合理，混合气燃烧充分。活塞头部的三道环槽结构是密封功能的核心载体，两道气环槽用于密封燃烧室高压燃气，油环槽用于刮除缸壁多余机油，环槽的宽度、深度与侧隙参数完全匹配标准活塞环的装配公差，槽底的圆角过渡处理可以有效降低工作过程中的应力集中，避免长期交变载荷下出现环槽开裂失效。活塞销孔的设计采用了浮动销适配结构，销孔轴线与活塞轴线保持垂直且存在微小偏置量，这个偏置量是经过运动学仿真验证的，可以有效降低活塞经过上止点时的换向敲击噪声，改善整机运行的NVH表现；销孔内部的卡环槽结构用于安装活塞销卡环，

　　限制活塞销的轴向窜动，避免销子脱出刮伤缸壁。裙部的型线设计没有采用正圆柱结构，而是根据热膨胀规律做了中凸变椭圆处理，冷态下裙部与缸壁的接触为线接触，热机状态下裙部受热膨胀后形成均匀面接触，既保证导向精度，又能避免热胀拉缸问题。从受力特性来看，活塞顶部直接承受最高可达数兆帕的燃烧爆发压力，因此顶部壁厚做了梯度设计，中心区域壁厚略大以承受冲击载荷，向裙部过渡区域逐渐减薄以降低整体往复质量，减小曲轴连杆机构的惯性载荷。活塞的内腔结构做了轻量化挖除处理，在保证结构刚度满足强度要求的前提下，尽可能去除非承载区域的材料，降低活塞整体重量，这对于高转速工况下的动力响应提升非常明显——往复质量每降低一定比例，曲轴的动平衡配重需求就会相应降低，整机的旋转惯量更小，油门响应速度更快。设计过程中还充分考虑了润滑路径的合理性：活塞裙部表面预留了微小的储油纹理结构，配合油环刮下的机油形成均匀油膜，降低往复运动的摩擦阻力；销孔内部设计了导油通道，可以将连杆小头甩出的机油引入销与销孔的配合面，保证浮动销的转动润滑，避免干摩擦导致的销孔磨损、活塞销抱死故障。从装配流程的角度来看，这个活塞的结构完全适配现有成熟的内燃机装配工艺：活塞环可以通过专用工装直接卡入对应环槽，活塞销在常温下即可压入或通过热装方式完成与连杆小头的连接，卡环装入卡环槽后可以通过目视检查确认装配到位，不需要额外的特殊工装或定制连接件，能够直接对接现有动力生产线的装配节拍。在热负荷应对方面，

　　活塞的材料选型对应的结构壁厚设计充分考虑了高温下的强度衰减，头部区域的壁厚可以快速将燃烧产生的热量通过活塞环传递给缸套水套，避免顶部温度过高导致材料强度下降、积碳加重等问题；环槽区域的硬化处理结构预留，也为后续表面强化工艺留出了加工余量。很多初入结构设计领域的工程师容易忽略活塞销孔偏置、裙部中凸型线这些细节，直接做成正圆柱+同轴销孔的简单结构，往往会导致样机测试阶段出现敲缸、拉缸、密封失效等问题，本次设计在建模阶段就把这些工程实际中积累的结构细节完全融入数模，所有配合面的公差、圆角、退刀结构都做了完整还原，数模可以直接用于后续的工程图输出、仿真分析与样机加工，不需要额外做结构补全。另外，活塞的整体高度设计也严格匹配对应机型的压缩余隙要求，活塞在上止点时顶部与气缸盖底面的余隙高度控制在合理范围内，既保证压缩比符合设计值，又避免余隙过小导致的活塞顶气门故障。
