四缸发动机排气歧管结构设计

排气歧管作为内燃机进排气系统的核心组成部件，广泛应用于乘用车辆、商用车辆、工程机械搭载的往复式活塞发动机中，直接承接发动机各气缸排出的高温高压废气，将各缸独立排出的废气有序汇集后输送至三元催化器、排气消音器总成，最终完成废气的净化与降噪排放。在实际整车运行场景中，排气歧管的结构合理性直接影响发动机的排气效率、充气系数与动力输出表现，不合理的歧管管路设计会造成各缸排气干涉，提升排气背压，挤占气缸进气冲程的新鲜空气填充空间，最终导致发动机动力下降、油耗升高、排放超标等问题。

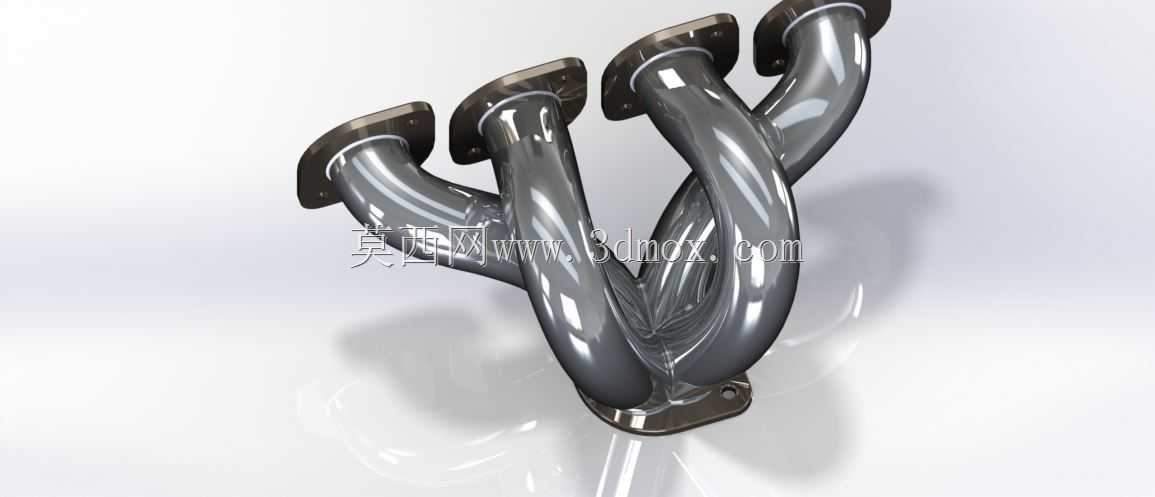

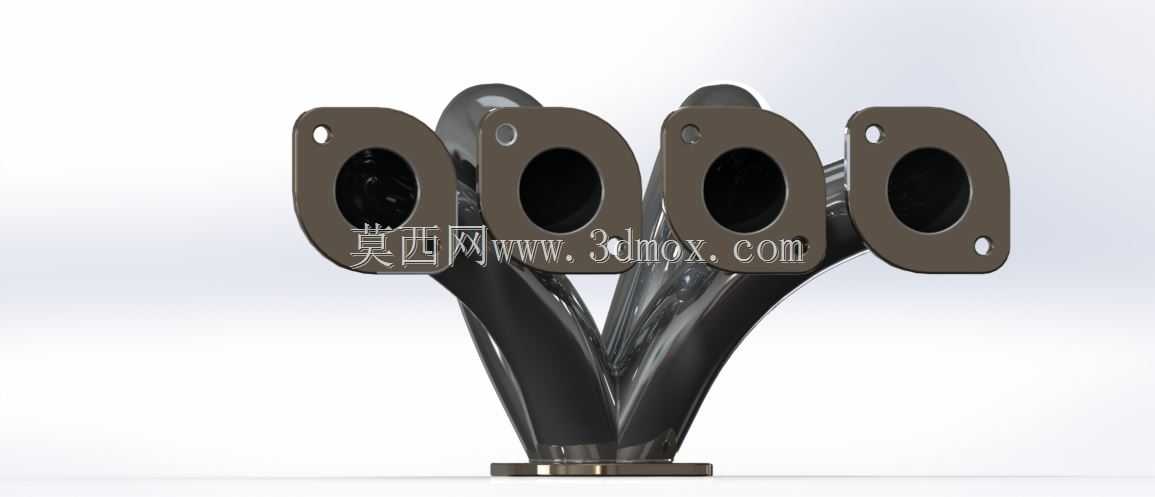

本次设计的四缸发动机排气歧管，采用四合一等长管路汇聚结构，四个进气法兰端分别对应发动机缸盖的四个排气道口，法兰面预留标准螺栓安装孔位，可与缸盖排气侧实现紧密贴合，配合密封垫片可避免高温废气泄漏；出气端为单法兰接口，可直接对接下游排气后处理装置的入口端。设计过程中充分考量了排气脉冲的利用逻辑，通过调整各支管的弯曲曲率、管路长度与交汇角度，尽可能保证各缸排出的废气到达汇合口时的时序错开，减少不同气缸之间的排气干扰，降低排气阻力，同时兼顾发动机高转速区间的排气通畅性与低转速区间的排气回压需求，适配民用小排量自然吸气发动机的常用工况特性。

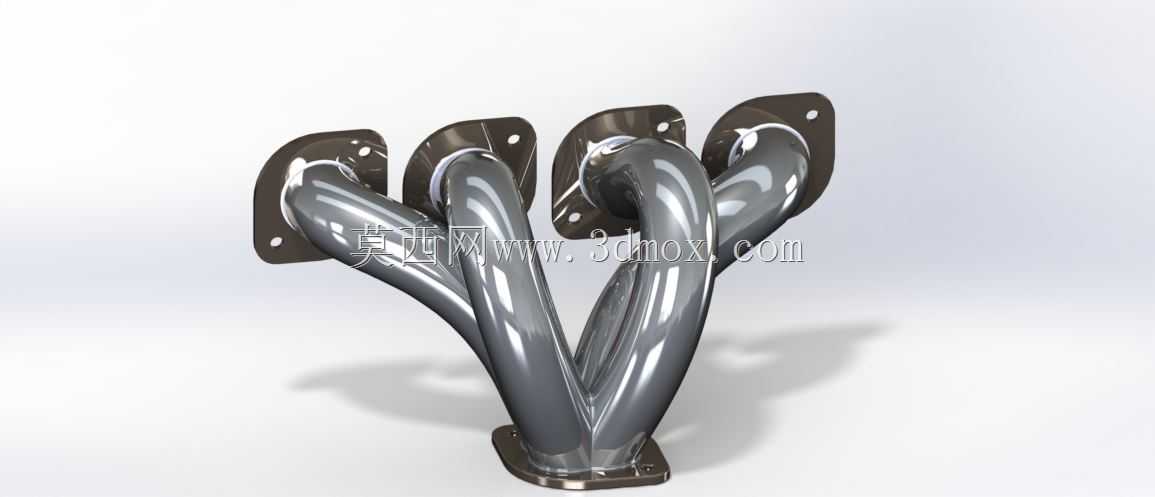

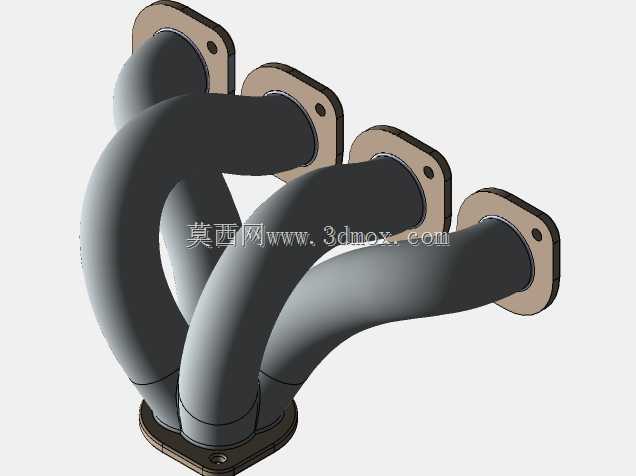

在外形与安装边界设计上，该歧管整体采用对称式V型布局，四个进气法兰呈直线等距排布，适配直列四缸发动机的缸盖排气侧安装孔距，整体外轮廓尺寸充分避让发动机舱内的周边部件，包括点火线圈、机油尺套管、发动机悬置支架、冷却管路等，避免装车后出现部件干涉；管路弯曲处采用大圆弧过渡设计，减少废气流通的局部阻力，同时降低管路内部的应力集中点，缓解发动机冷热交变工况下的热变形疲劳问题。管壁厚度按照排气系统的耐热、抗震要求设定，既可以承受发动机长期运行时的高温废气冲刷，也能抵御车辆行驶过程中的振动冲击，法兰面的平面度公差严格控制，保证安装后的密封可靠性，避免长期使用后出现漏气、法兰变形等故障。
