迷你气源处理二联件空气过滤调压装置

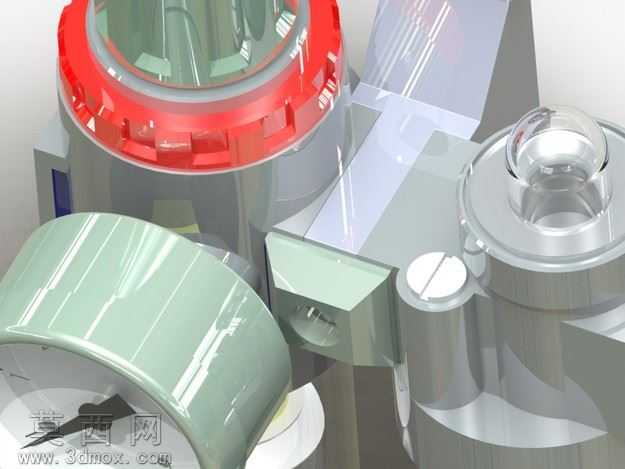

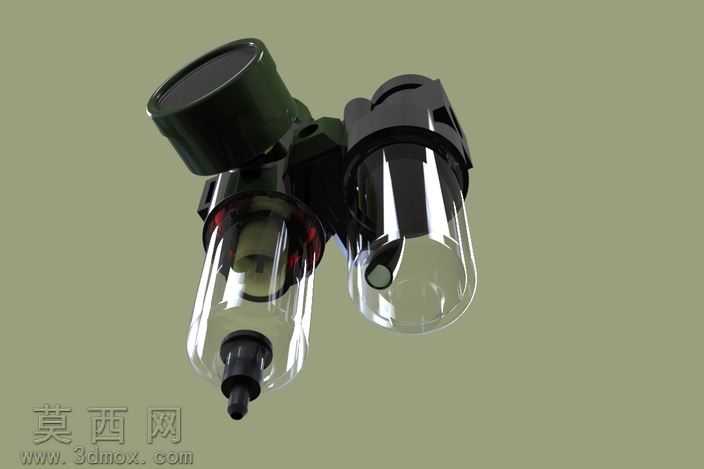

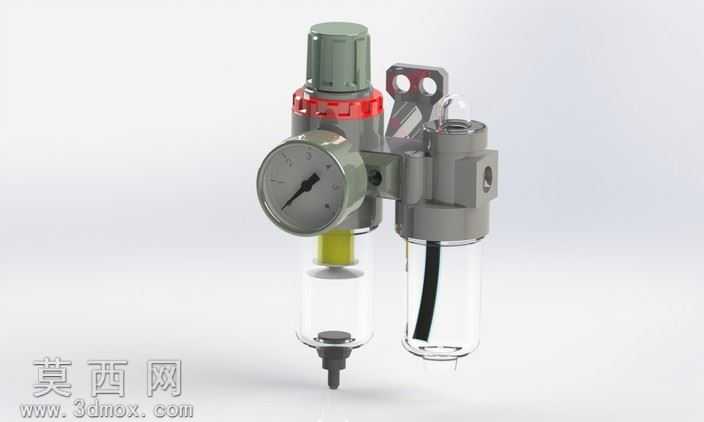

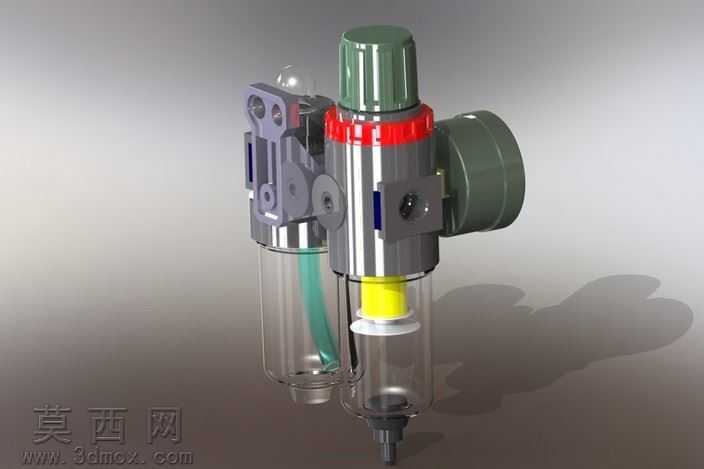

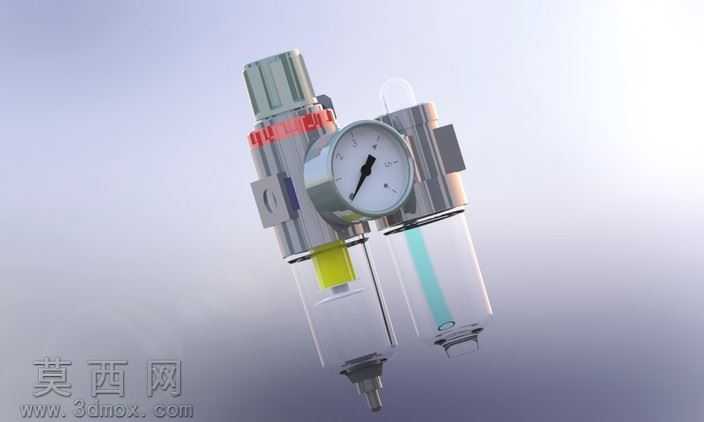

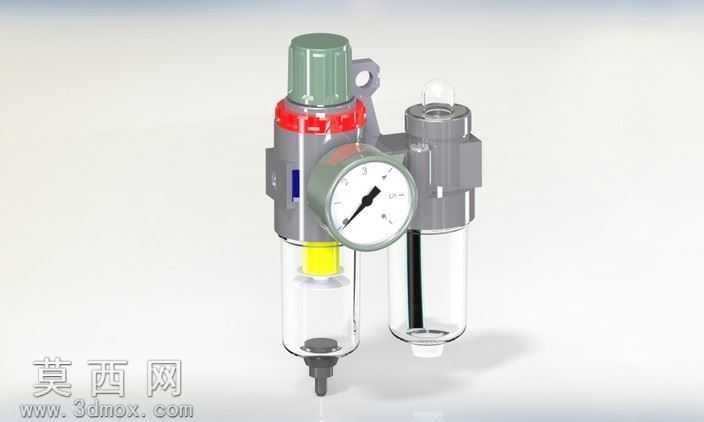

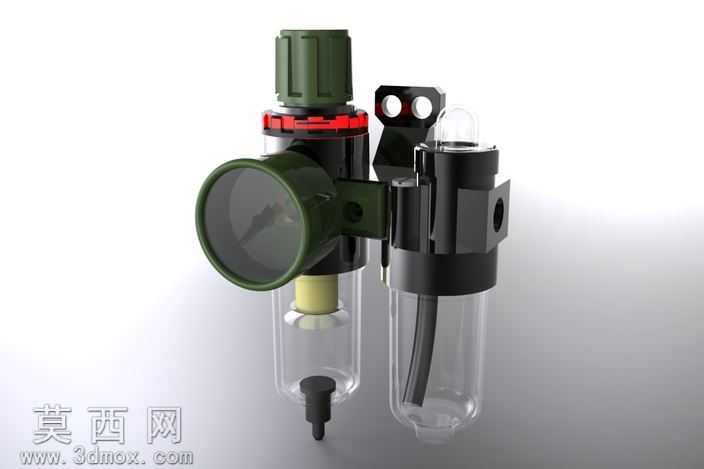

本作品为迷你型气动气源处理二联件三维模型，建模过程严格遵循气动元件行业通用设计规范，采用SolidWorks完成全参数化建模，所有特征均保留完整可编辑参数，便于后续根据实际工况调整接口尺寸、杯体容量、调压范围等核心参数。建模阶段首先梳理二联件的功能结构逻辑：左侧为过滤调压模块，集成了进气接口、旋风导流结构、滤芯安装位、透明积水杯、手动排水阀、调压旋钮、红色安全锁圈、压力检测表座；右侧为油雾器模块，集成了出油雾化通道、透明储油杯、滴油观察窗、注油口密封结构，两个模块通过一体化连接支架组合为整体，同时预留了标准气动安装挂孔，适配DIN导轨或面板安装需求。材质渲染阶段贴合工业实物的材质特性：主体阀块采用哑光深灰色工程塑料材质，还原玻纤增强PA材质的细腻磨砂质感；调压旋钮采用半哑光橄榄绿工程塑料，表面添加细微防滑纹理提升真实感；安全锁圈采用亮面正红色塑料，起到功能标识作用；压力表表盘采用白底黑字印刷质感，表蒙添加轻微玻璃反光效果，指针还原真实调压指示的偏转角度；两个透明容杯采用高透聚碳酸酯材质，添加轻微折射与内壁冷凝水的细微质感，积水杯内的黄色滤芯、油雾器内的吸油管均还原实物色彩与结构细节；底部排水口、密封胶圈采用黑色丁腈橡胶材质，还原橡胶的哑光弹性质感。结构设计上充分考虑迷你款产品的紧凑性需求，将过滤精度、调压弹簧行程、油雾雾化间隙等核心功能结构做了等比例缩小，同时保证各部件之间不存在干涉：调压旋钮的旋转行程不会触碰到压力表，积水杯与储油杯的拆卸空间预留充足，安装挂孔的位置避开了内部流道，压力表的安装角度符合操作人员日常观察的视觉习惯。整体模型装配关系完整，所有配合均采用贴合实际装配的约束方式，可直接用于气动回路虚拟仿真、产品宣传渲染图制作、3D打印手板验证等场景，模型细节还原度高，无多余碎面与破面，几何拓扑结构规整，可顺畅导出至其他三维软件进行后续编辑。
