大众乘用车辆发动机冷却散热器结构设计

该款散热器是乘用车发动机冷却系统的核心换热部件，主要应用于大众品牌前置前驱家用车型的动力舱热管理场景，承担发动机运转过程中多余热量导出的核心功能，保障发动机始终处于85-95摄氏度的最佳工作温度区间，避免缸体过热引发的机油性能衰减、零部件热变形、动力输出下降等故障问题，同时在低温冷启动阶段配合节温器实现冷却液小循环，帮助发动机快速达到工作温度，降低冷磨损风险。

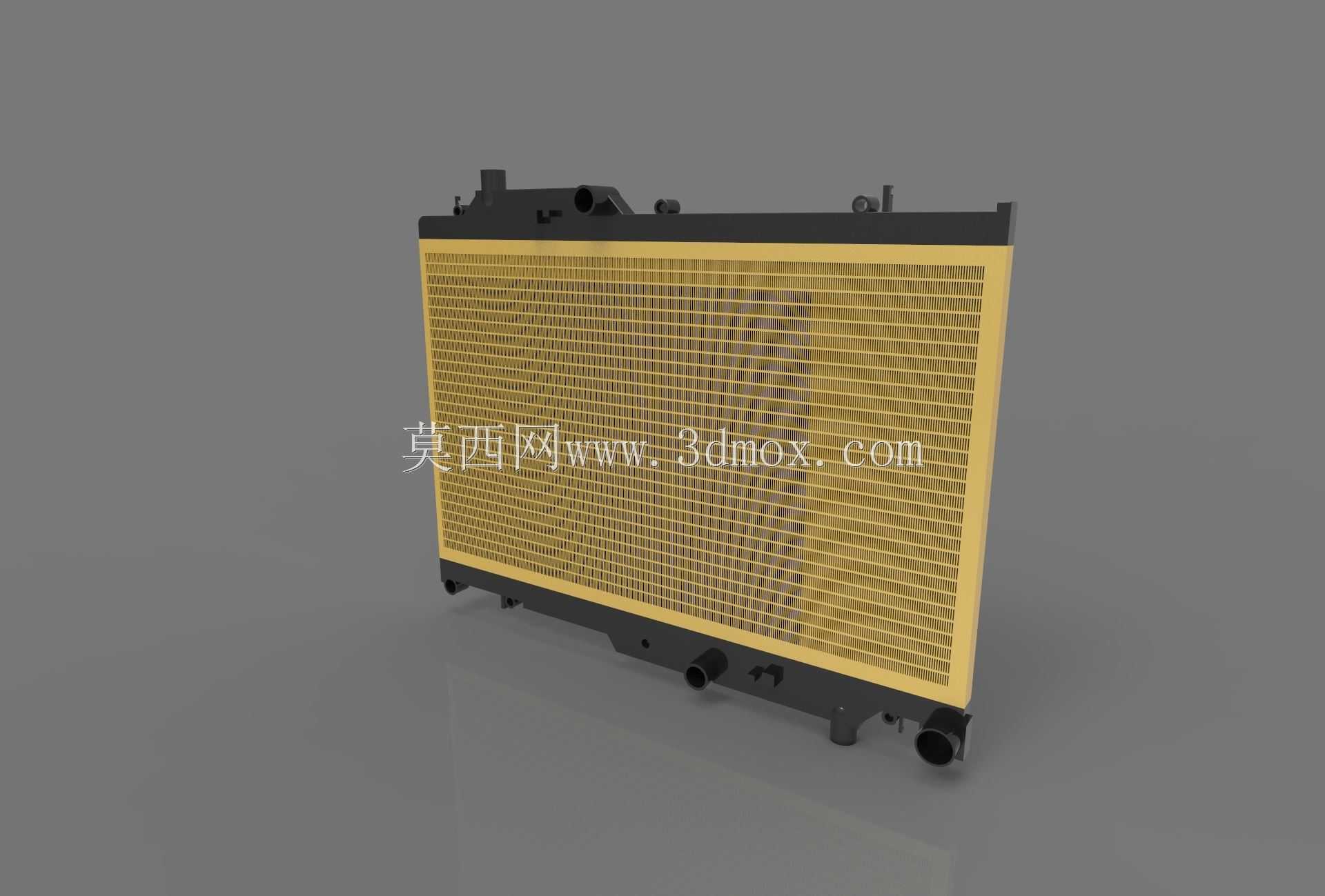

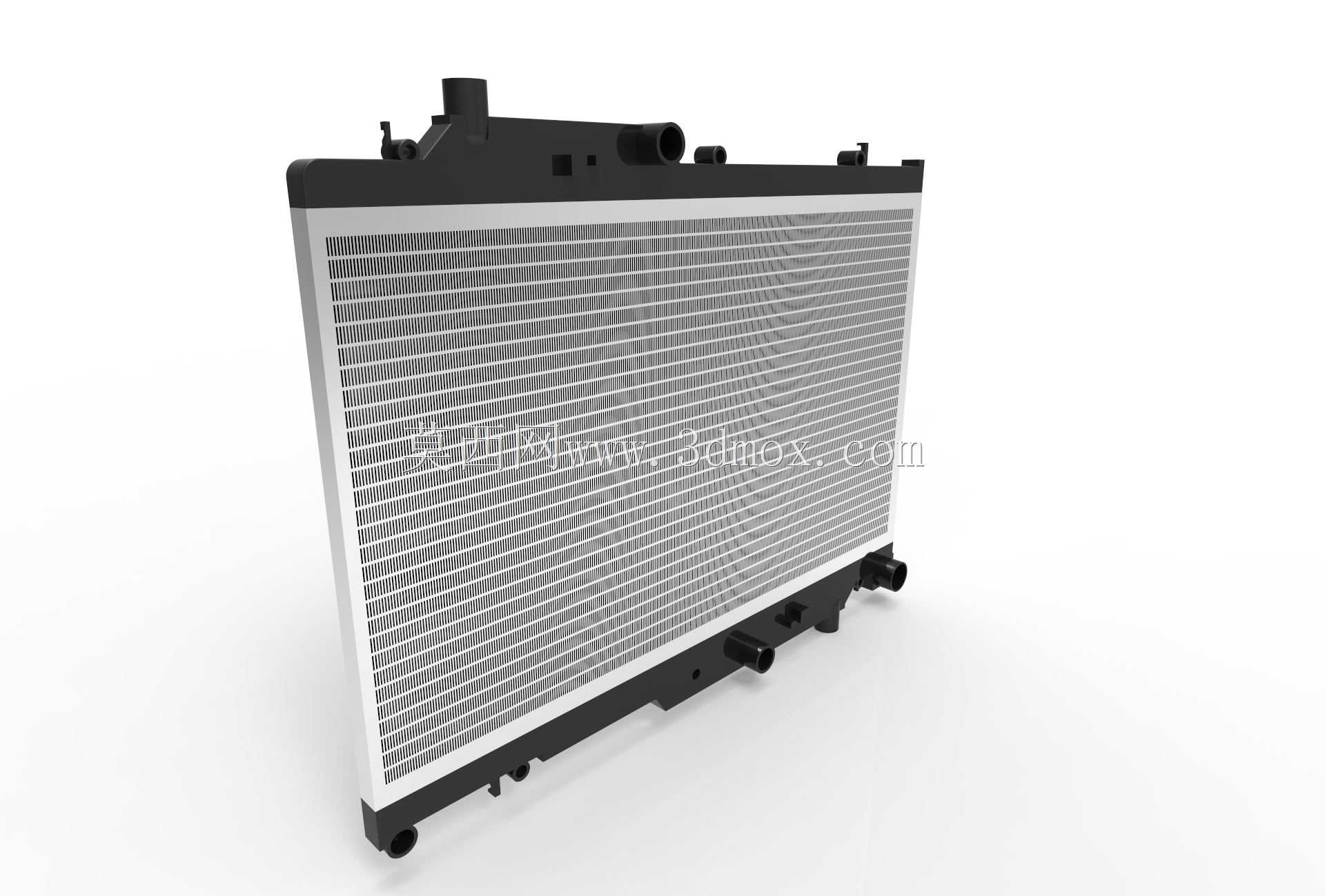

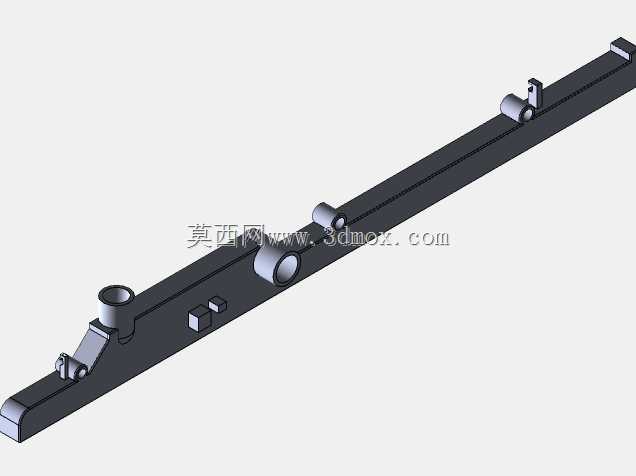

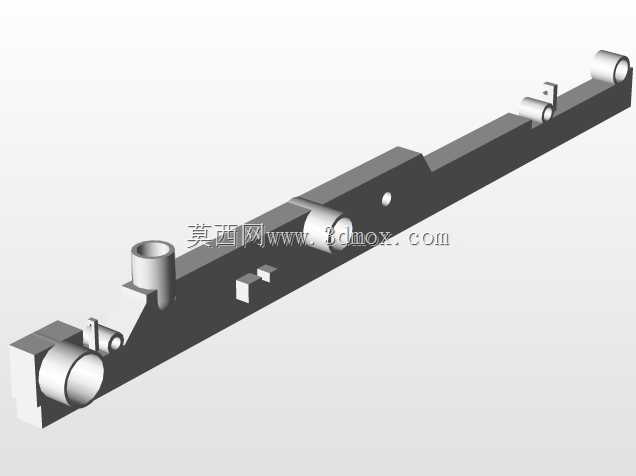

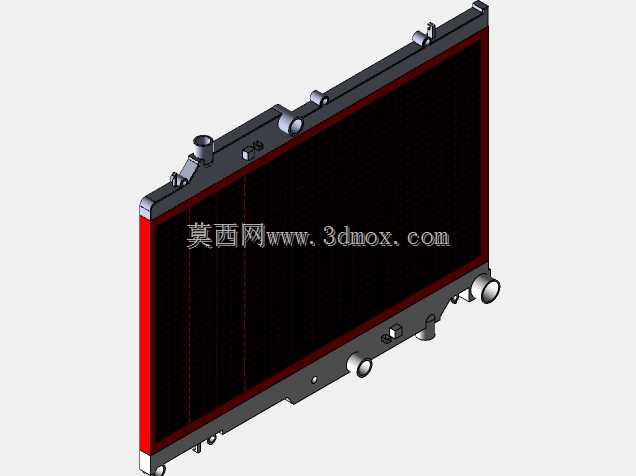

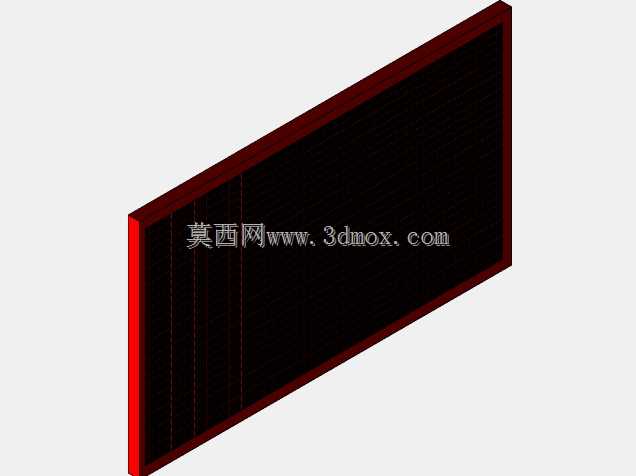

从功能特性来看，该散热器采用管带式芯体结构，散热带密集排布百叶窗式开窗结构，能够在车辆行驶迎面风、电子扇强制送风的作用下，最大化空气与冷却液的接触换热面积，扁形冷却液流道可以降低冷却液流动阻力，同时提升热交换效率，上下水室采用耐高低温、耐冷却液腐蚀的工程塑料材质，通过卷边压合工艺与铝制芯体密封连接，兼顾轻量化与密封可靠性，水室上预留的多个管路接口分别对应发动机冷却液进出、膨胀壶回水、自动变速箱油冷换热等功能接口，集成度较高。

在设计思路上，该模型严格遵循前置动力舱的安装边界开展结构设计，整体采用竖置矩形布局，芯体厚度控制在合理区间，避免占用过多动力舱纵向空间，上下安装支脚的位置、孔径完全匹配对应车型的水箱框架安装点，无需额外改装即可实现原位装配，水室侧面预留的传感器安装位可以适配水温传感器、放水阀等附属部件，散热芯体的铝制材料选用高导热系数的铝合金材质，在保证结构强度承受冷却液压力的前提下，尽可能降低芯体壁厚提升换热效率，整体结构经过流场仿真优化，冷却液在芯体内部流道分布均匀，无流动死区，避免局部过热问题。

从安装边界来看，该散热器整体外形尺寸适配主流A级家用车的水箱框架安装空间，上下安装点的垂直间距、左右安装支脚的横向跨度均经过精准校核，安装后与前方冷凝器、后方电子扇的间隙符合整车装配要求，不会出现运动干涉，进出水管的管径、朝向匹配原车冷却管路的布置走向，装配时无需弯折管路即可完成对接，水室上的自动变速箱油冷接口位置预留充足操作空间，方便管路快速插接，整体结构兼顾换热性能、安装便利性与长期使用可靠性。
