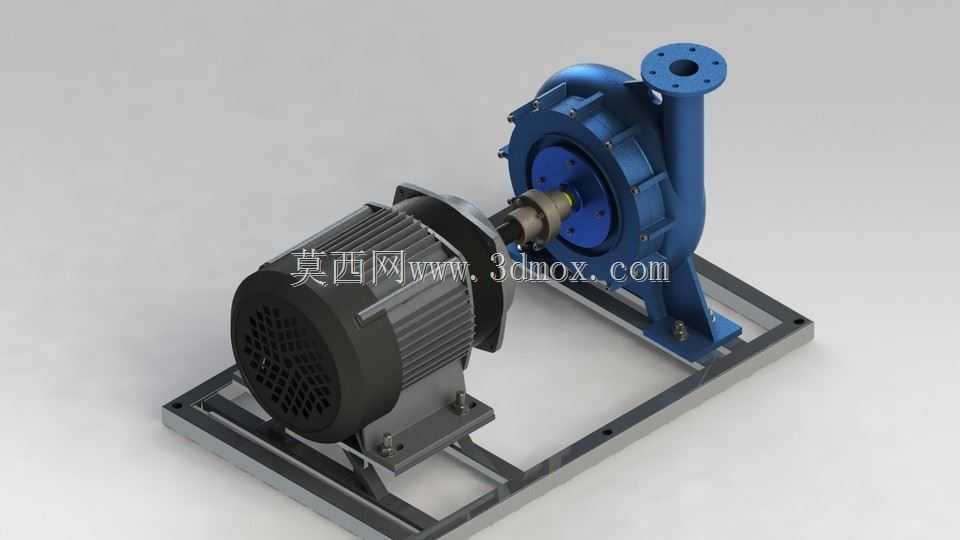

工业离心泵机组三维结构设计

这款离心泵机组是工业流体输送场景中的核心通用设备，广泛应用于市政供水、化工介质输送、循环水系统、给排水工程、暖通空调循环、农田灌溉等多个工业与民生场景，承担着液态介质的增压输送核心功能，可适配清水、低腐蚀性工业流体等多种介质的输送需求，是工业生产流程中保障流体管路系统压力稳定、介质定向输送的关键动力单元。从结构设计来看，该机组采用泵体与驱动电机同轴直联的布局形式，通过联轴器实现动力的刚性传递，整体搭载于一体式钢制焊接底座上，这种集成式底座设计既能够保障泵轴与电机轴的同轴度精度，减少运行过程中的径向跳动与振动损耗，也能简化现场安装的找平工序，降低现场安装的调试难度。泵体部分采用经典的蜗壳式流道设计，进水口沿轴向布置、出水口采用垂直向上的法兰连接结构，这种流道结构能够有效降低流体在泵腔内的湍流损耗，提升水力效率，泵壳外侧设置加强筋结构，兼顾承压能力与结构轻量化，可适配常规工业场景下的管路压力需求。驱动端采用标准工业异步电机配套，电机尾部设置散热风罩与格栅式进风结构，能够在连续运行过程中保障电机散热效率，避免长时间高负载运行出现过热问题，电机与泵体的连接支架采用定位止口设计，保障装配过程中的同轴度公差控制在合理范围内，减少联轴器的偏磨损耗。从安装边界来看，机组底座预留了标准化的地脚安装孔位，可适配常规工业设备安装的混凝土基础或钢制机架安装需求，进出口法兰采用通用工业法兰标准，可直接对接同规格的工业管路，无需额外制作转换接头；整体结构的重心沿底座中心对称分布，能够有效降低运行过程中的振动传递，配套的联轴器位置预留了检修空间，日常维护时无需拆解泵体与电机主体即可完成联轴器易损件的更换。设计过程中充分考虑了工业场景的运维便利性，泵体的密封组件采用模块化设计，可快速完成机械密封的更换作业，轴承部位预留注油通道，能够在不拆解泵体的情况下完成润滑保养，有效降低设备全生命周期的运维成本。
