离心泵内部结构装配三维设计

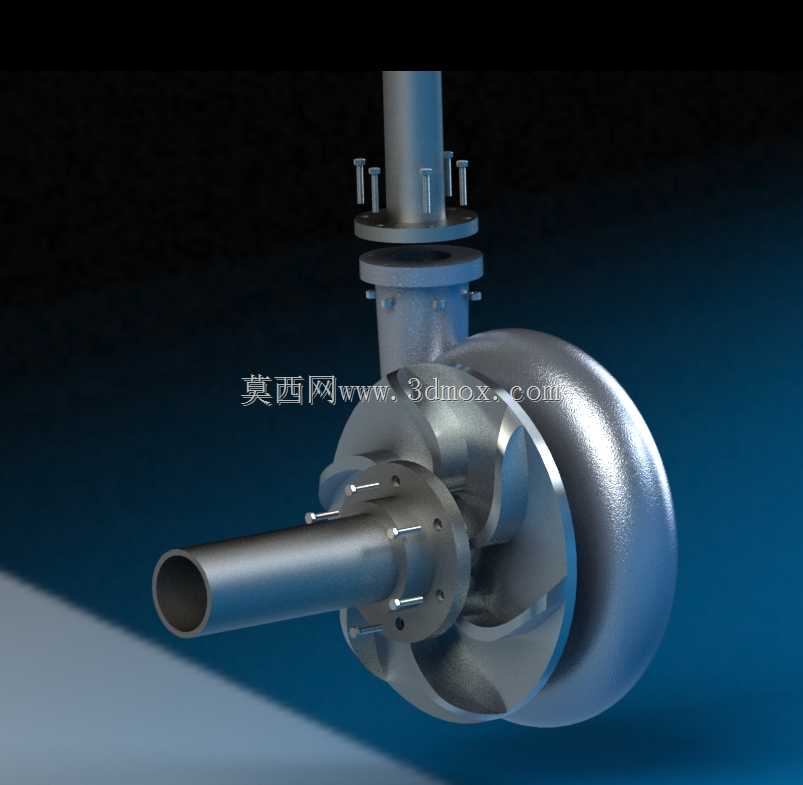

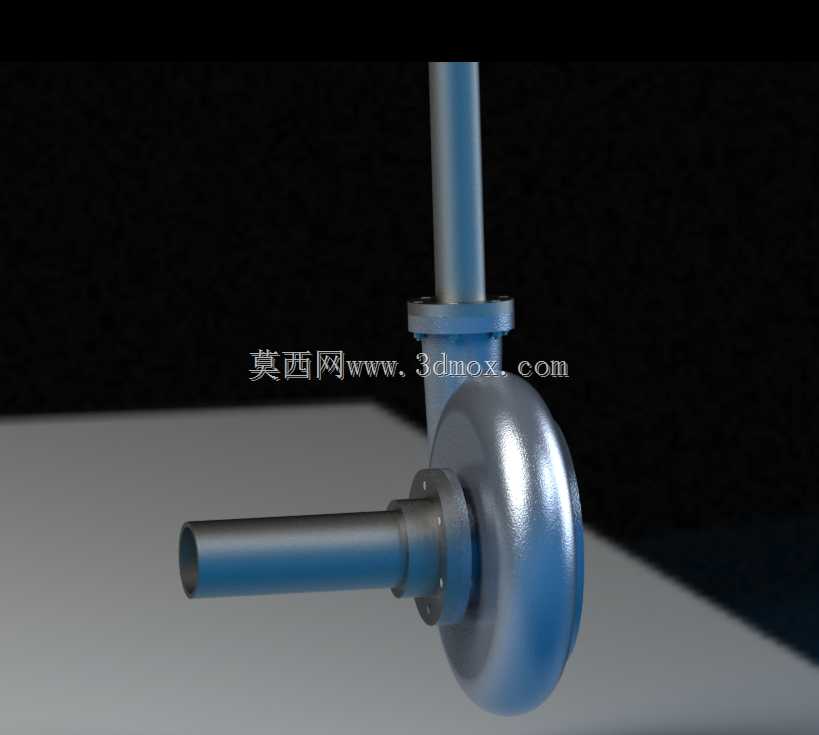

离心泵作为流体输送领域的核心通用设备，广泛应用于市政供水、工业循环水系统、化工介质输送、农田排灌、暖通空调水循环等诸多场景，是生产生活中保障流体稳定输送的关键装备。这款离心泵的三维设计，完整还原了泵体的核心装配结构，从进水段、叶轮腔、蜗壳流道到连接法兰、传动轴装配位都做了精准的结构呈现，能够直观展现离心泵的工作逻辑：流体沿轴向进入叶轮腔后，通过高速旋转的叶轮获得离心动能，再经蜗壳流道的导流扩压，将动能转化为压力能后从出口法兰输送至管路系统。

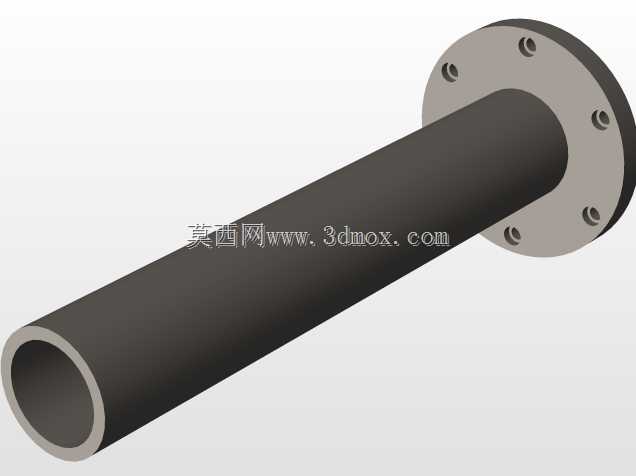

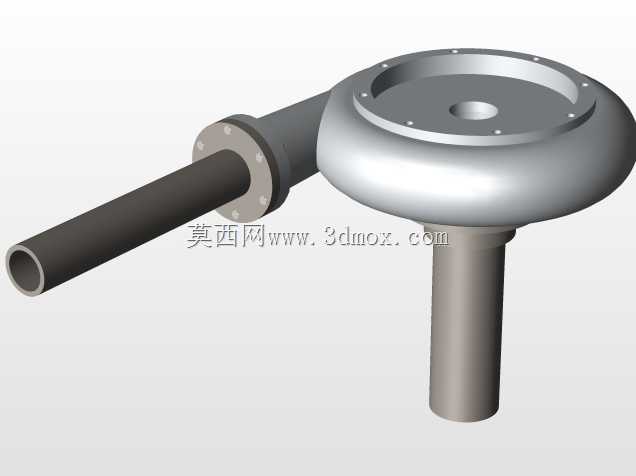

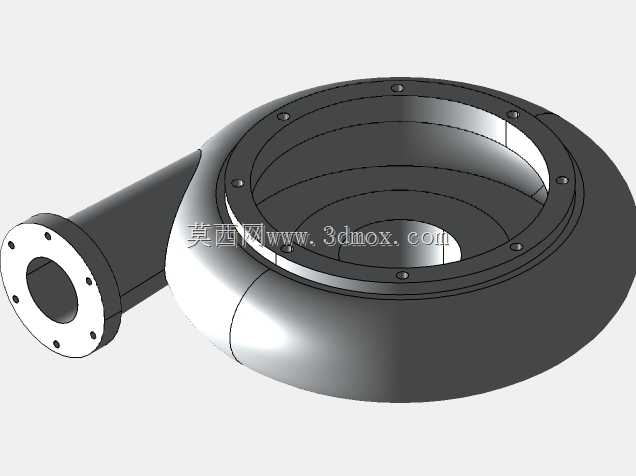

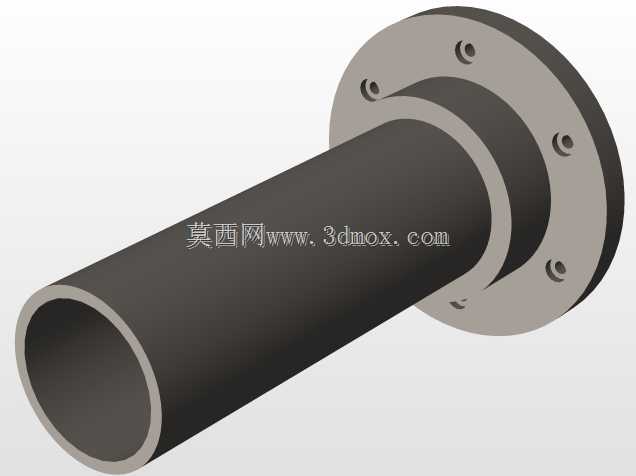

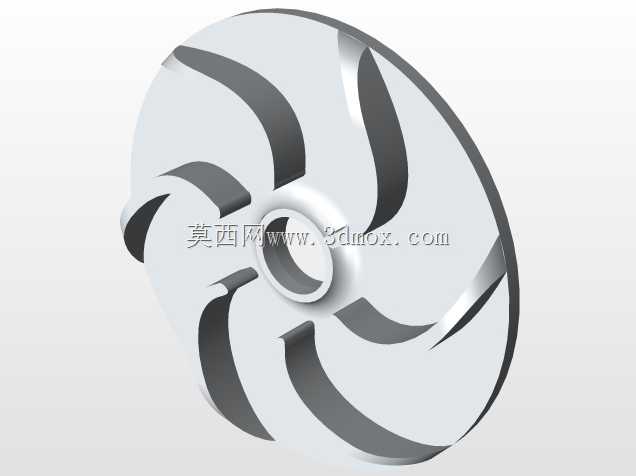

在设计思路上，这款模型重点还原了离心泵的水力流道结构与装配配合关系：叶轮采用后弯式叶片设计，兼顾水力效率与运行稳定性，叶片与泵壳内壁的间隙控制在合理范围，减少容积损失；泵体进出口均采用标准法兰连接结构，能够适配常规工业管路的安装对接需求，传动轴的伸出端预留了密封件与轴承的装配位，符合实际离心泵的轴系布置逻辑，可直观展示机械密封、轴承组件的安装空间。从安装边界来看，模型还原了泵体的整体轮廓尺寸，进出口法兰的螺栓孔位分布、法兰端面的密封面结构都做了细节呈现，能够为管路对接安装、泵组基础布置提供直观的尺寸参考，泵体底部的支撑结构也做了对应还原，可匹配实际安装时的地脚固定位设计。

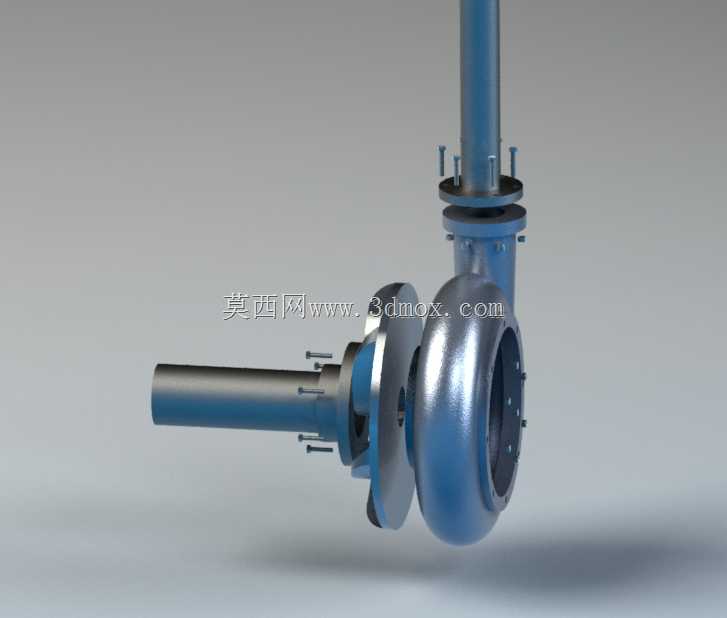

在功能特性层面，这款结构设计适配清水及低粘度理化性质类似水的介质输送，流道的顺滑过渡设计能够减少流体在泵腔内的湍流损失，降低运行过程中的水力噪声与振动，进出口的同轴度设计也保障了轴系运行的对中精度，延长密封件与轴承的使用寿命。模型的半剖展示视角能够清晰呈现内部叶轮与蜗壳的配合关系，既可以用于离心泵工作原理的教学演示，也能够作为泵类产品结构优化、CFD流体仿真分析的基础结构参考，帮助设计人员快速梳理泵内流道的结构逻辑，校验各部件的装配干涉情况，为后续的性能优化、结构改型提供直观的三维结构依据。
