大行程越野钛合金独立悬架结构设计

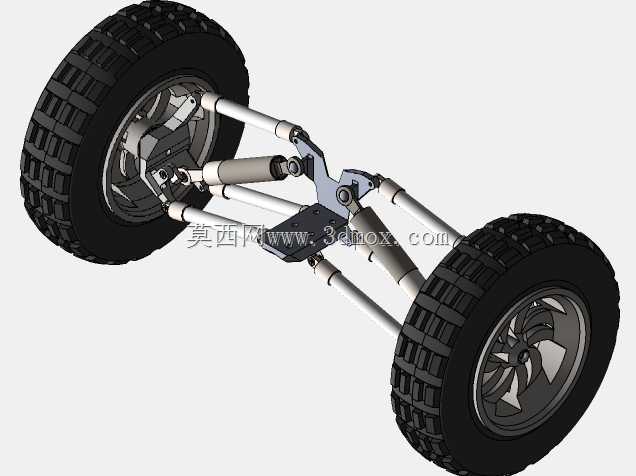

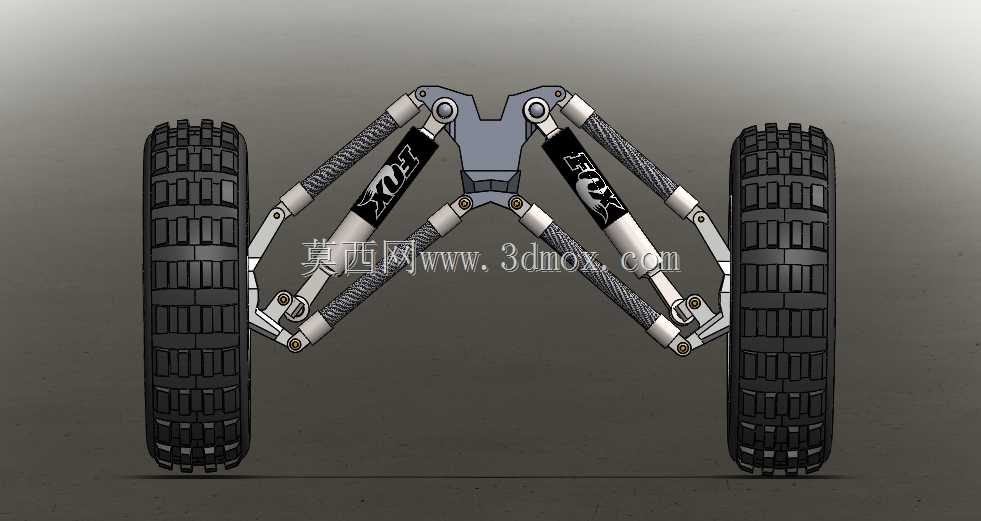

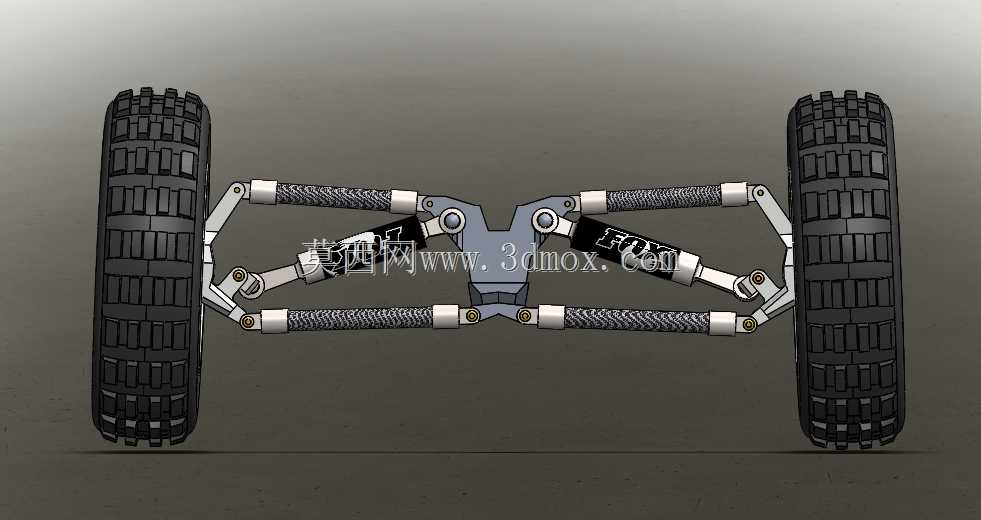

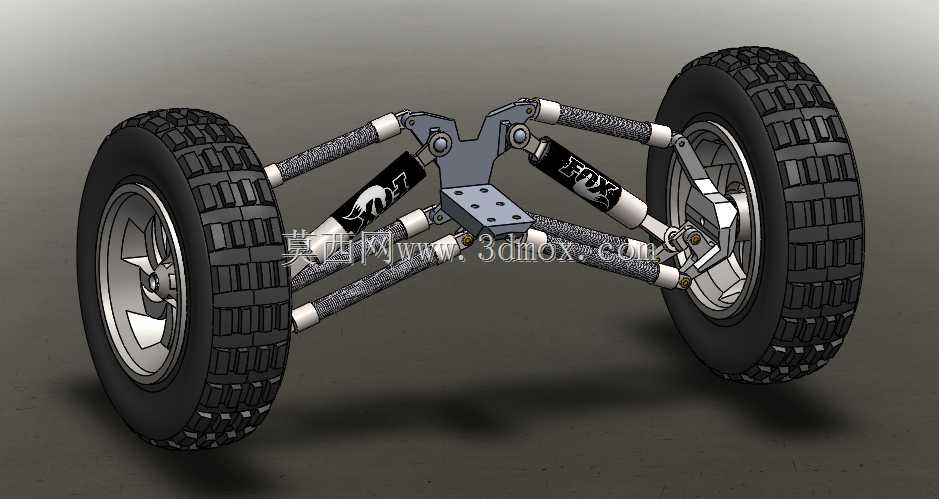

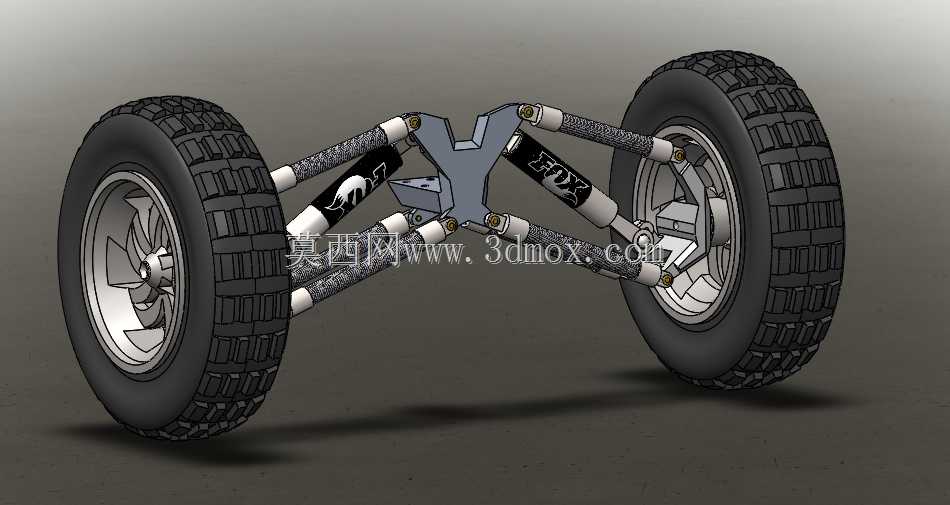

该悬架结构面向极限越野场景开发，主要适配全地形越野车辆、特种越野勘探装备以及高性能越野改装车型，可在非铺装路面、岩石攀爬路段、荒漠戈壁等极端复杂路况下为车辆提供充足的车轮跳动余量，保障轮胎与地面的持续贴合，避免常规悬架行程不足导致的车轮悬空、抓地力丧失问题，大幅提升车辆在恶劣地形下的通过能力与行驶稳定性。整套悬架采用双叉臂式独立悬架结构布局，左右两侧对称设计，单轮有效行程超过10英寸，可充分吸收大落差路面带来的冲击，避免硬冲击传递至车架造成结构损伤。核心避震单元采用高性能越野活塞式避震器，搭配多段可调阻尼结构，可根据不同载重、不同路况调整避震软硬特性，兼顾铺装路面的行驶舒适性与越野路段的冲击承载能力。摆臂部分采用碳纤维与钛合金组合结构，上摆臂与主连接构件使用高强度钛合金加工成型，在保证结构强度、抗冲击韧性的前提下大幅降低构件自身重量，降低悬架簧下质量，提升车轮随路面起伏的响应速度；部分辅助支撑摆臂采用碳纤维材质成型，进一步优化重量分配，降低整车非簧载质量占比。轮端采用内置轮毂电机的集成化设计，将驱动电机直接集成于轮毂内部，省去了传统的传动轴、差速器等传动部件，既简化了底盘结构布局，也为悬架大行程跳动留出了充足的运动空间，避免传动部件在悬架极限压缩、拉伸行程中出现运动干涉。整套悬架的安装点位集中于车架中部的集成安装座，安装边界紧凑，左右轮距适配常规越野车型的轮距参数，无需对原车车架进行大范围改动即可完成适配安装，整体重量控制在300磅左右，不会给整车带来过多的重量负担。设计过程中充分考虑了悬架运动过程中的杆件运动轨迹，对摆臂铰接点位置进行了多轮运动学仿真优化，确保在全行程跳动过程中车轮定位参数始终处于合理区间，避免轮胎异常磨损，同时保证避震器始终沿最优受力方向工作，延长构件使用寿命。铰接点位均采用密封式耐磨轴承结构，可抵御越野场景下泥沙、水渍的侵入，降低日常维护频次，适配长期户外高强度使用需求。
