纸板结构无动力斜坡竞速滚筒小车

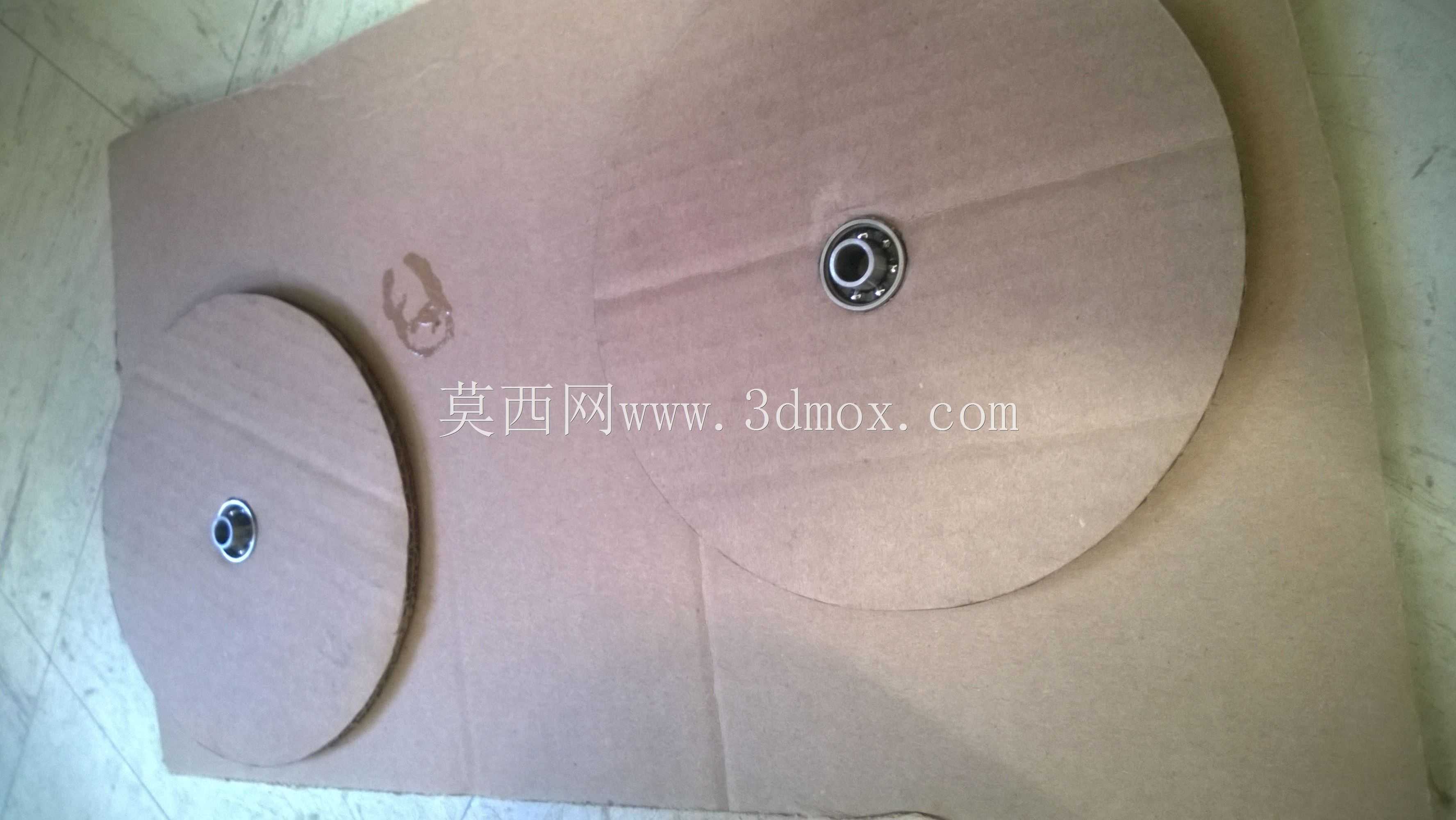

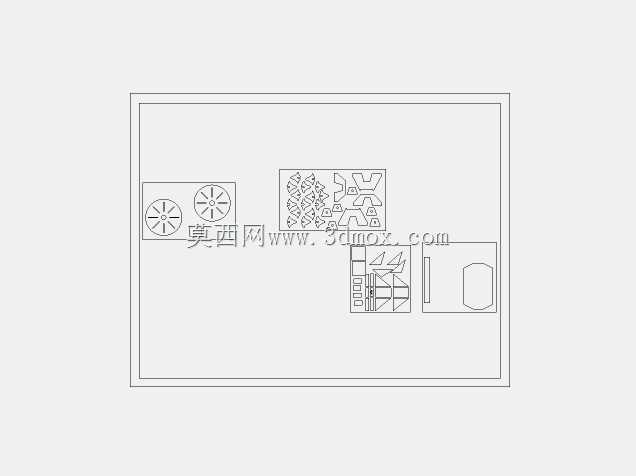

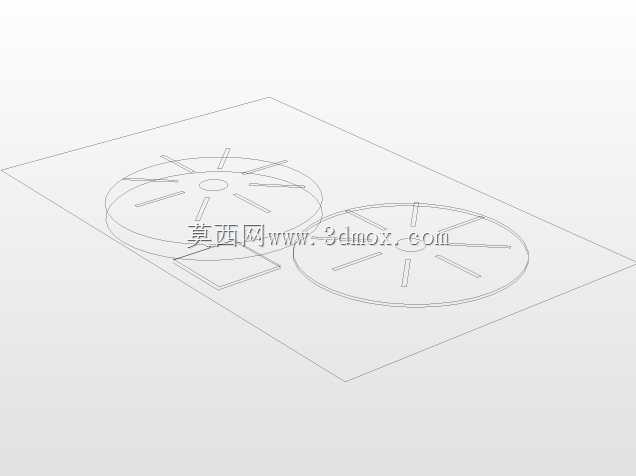

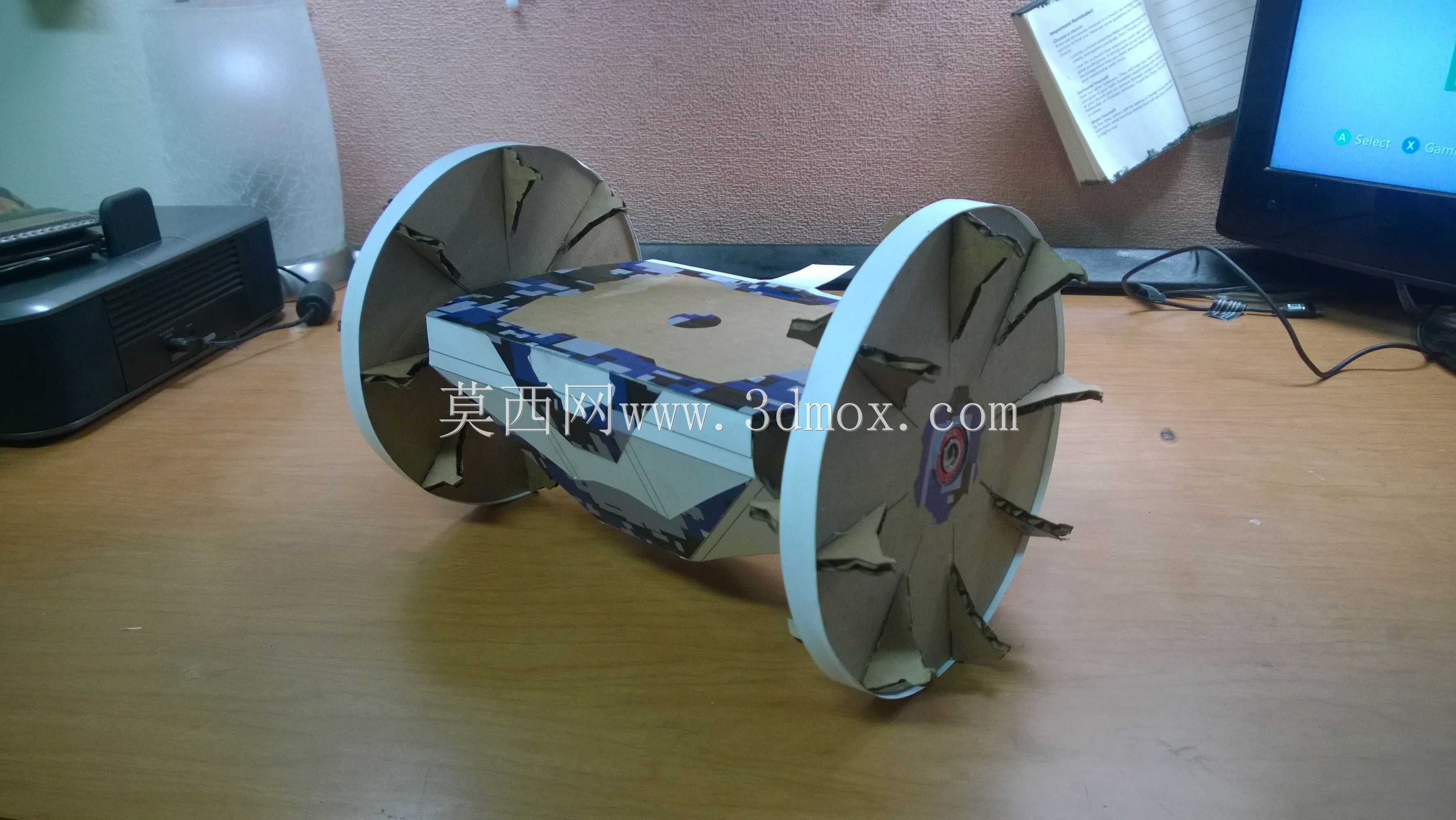

这款无动力滚筒竞速装置，核心应用场景集中在青少年科创赛事的无动力斜坡竞速赛道、机械结构原理教学演示以及低成本手工机械验证场景，完全依靠重力作为驱动源，无需额外搭载电子动力组件，适配坡度在10度到25度之间的硬质平整斜坡赛道，能够在无外接动力输入的前提下完成从坡顶到坡底的快速通行。从结构设计逻辑来看，整车采用对称式滚筒轮组布局，两个大直径滚轮分别通过独立的中心轴承与中部车身框架连接，轮组外缘做了等距分布的凸齿结构，能够在接触坡面时增大静摩擦系数，避免轮组打滑损耗动能，同时轮辋位置加装了环形限位边，可防止行驶过程中轮组侧偏脱轨。车身主体采用框架式中空结构，在车轴下方的低位区域预留了配重安装位，可根据赛道坡度、坡面摩擦系数灵活调整配重块的重量与固定位置，让整车重心始终保持在车轴轴线的正下方区域，行驶过程中无论轮组如何滚动，车身框架都能始终保持朝上的稳定姿态，不会随轮组同步翻转，既降低了滚动过程中的风阻损耗，也避免了车身翻转带来的动能抵消。在安装边界与尺寸适配方面，轮组直径与车身长度的比例控制在1.2:1左右，车身宽度小于轮组跨度，两侧轮组超出车身的距离均等，保证整车重心落在两轮中心的对称面上，行驶时不会出现单侧偏载导致的跑偏问题。所有结构零件可通过纸板裁切、激光切割薄板加工完成，零件之间采用插接加粘接的固定方式，无需复杂的金属连接件，装配时仅需保证两侧轮组的同轴度误差控制在1mm以内，即可让轮组转动顺畅无卡滞。独立中心轴承的设计让每个滚轮都能自主适应坡面的细微起伏，不会因为局部坡面不平整出现轮组悬空空转的情况，配合低位配重的自稳定效果，整车在斜坡下行过程中能够始终保持直线行进轨迹，将重力势能最大化转化为轮组滚动的动能，在同等重量、同等坡高的测试条件下，比同尺寸的常规四轮无动力小车拥有更快的通行速度与更好的坡面适应能力，也能直观演示重心调节、滚动摩擦、势能转化等基础机械原理，适合作为机械结构入门的教学验证载体。
