复古结构格瑞光束蒸汽机机械结构

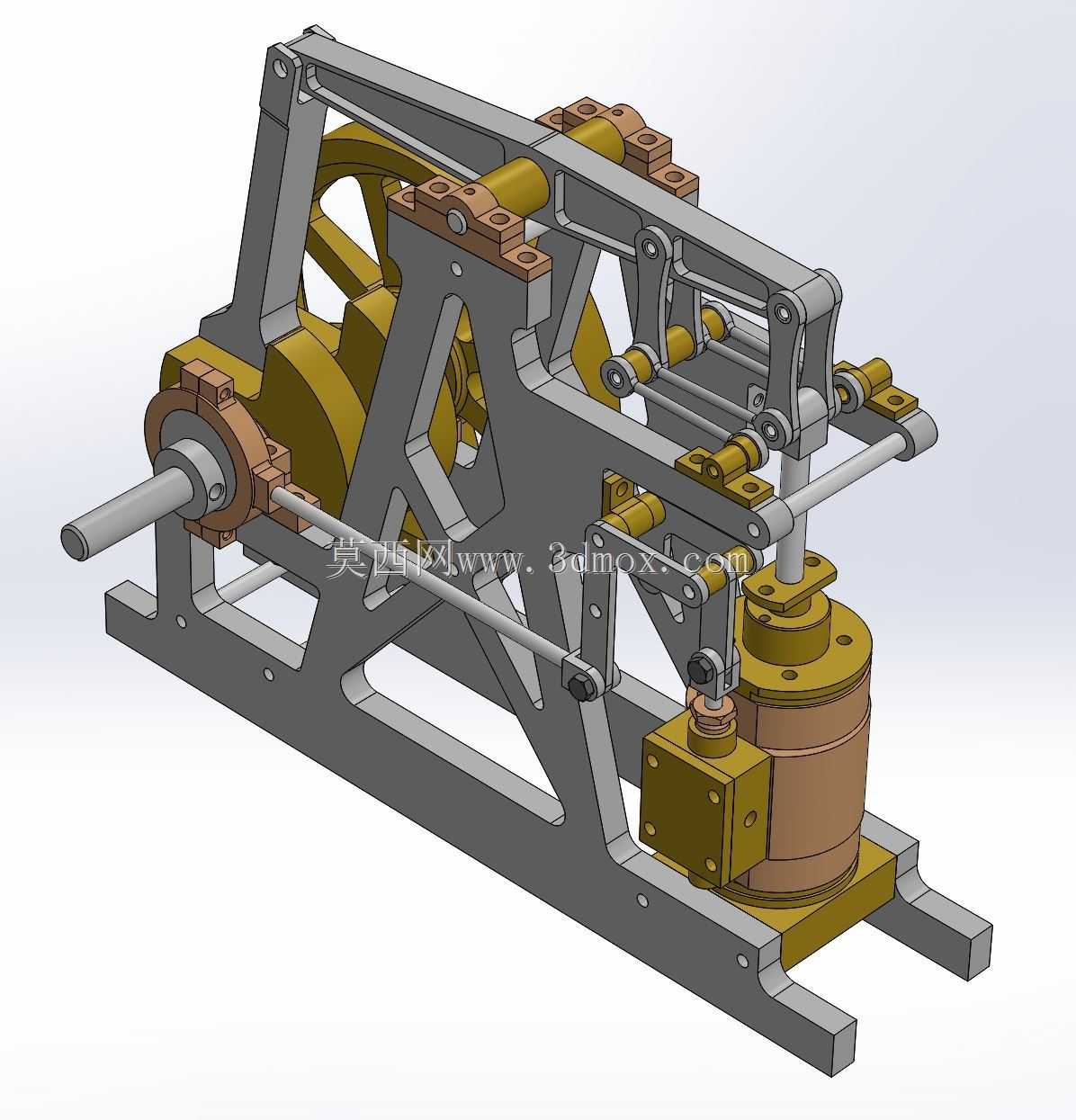

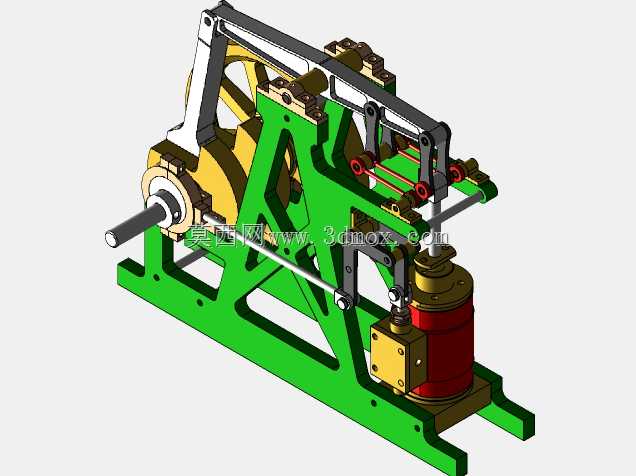

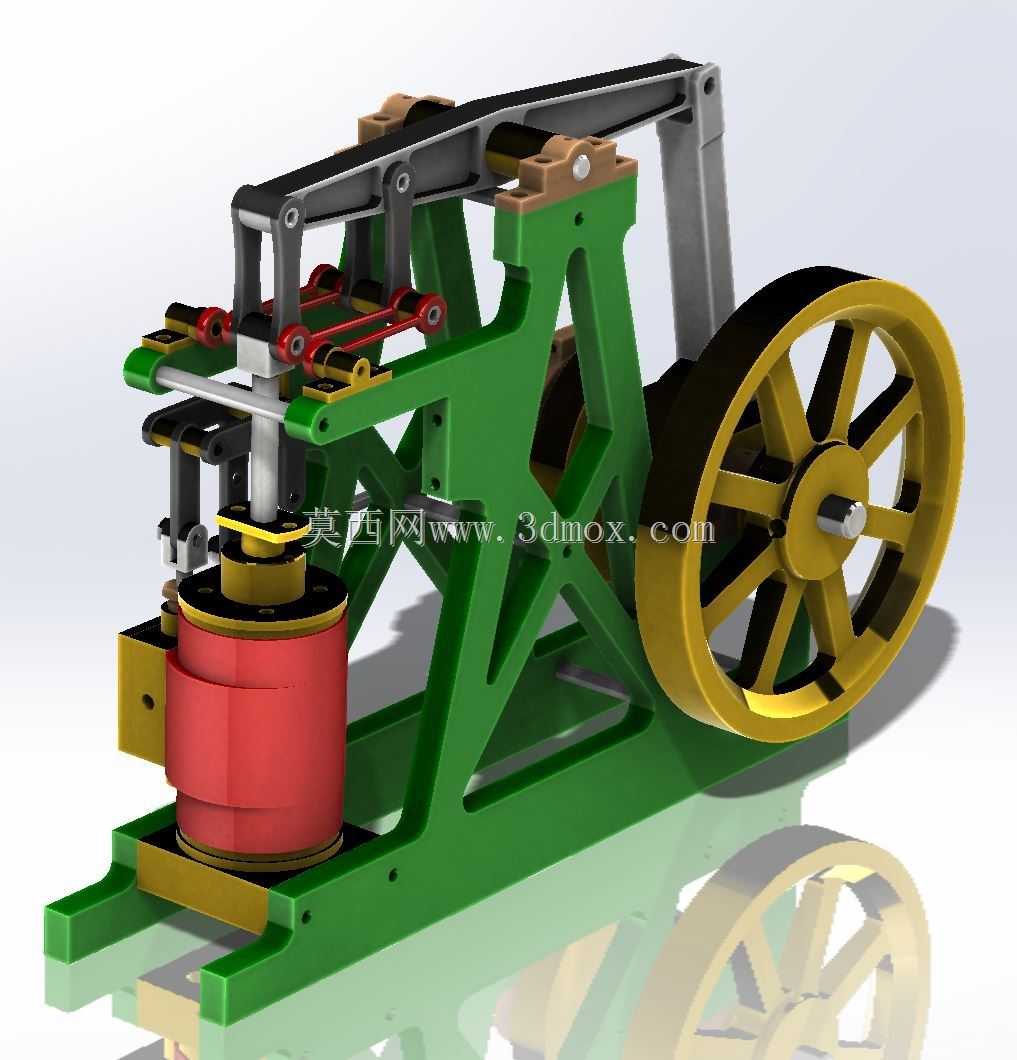

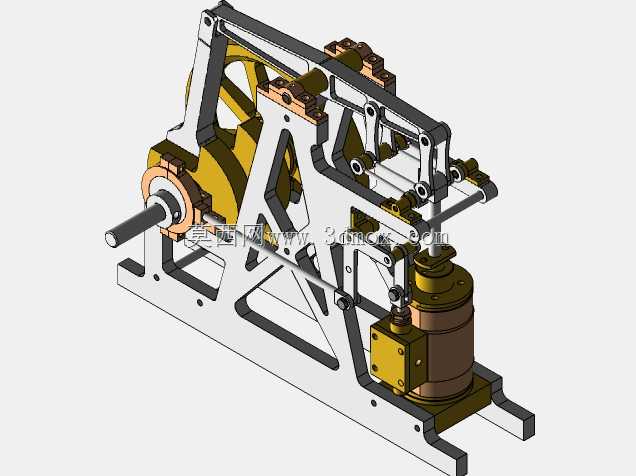

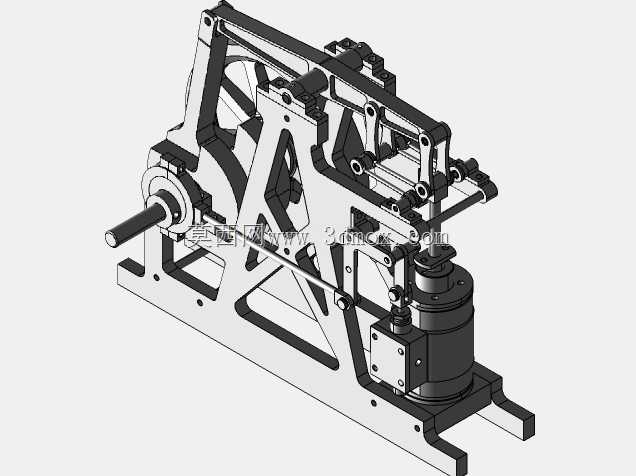

该机械结构为经典往复式蒸汽动力装置，在工业科普展示、复古动力教具研发、小型蒸汽动力实验场景中具备较高的应用价值，可作为机械原理教学的具象演示载体，也能为复古动力设备爱好者提供结构参考，还可应用于微型蒸汽动力装置的原型验证环节。作为外燃式动力输出设备，其核心功能是通过蒸汽压力推动活塞做往复直线运动，再经由连杆传动结构将直线运动转化为飞轮的旋转运动，实现热能到机械能的稳定转换，整套传动链路的动力传递路径清晰，各运动部件的配合逻辑直观展现了早期蒸汽动力设备的运行原理。从功能特性来看，该结构采用立式单缸布局，搭配大直径辐条式飞轮，能够有效储存转动惯量，抵消活塞往复运动的死点冲击，保障动力输出的平顺性；缸体与机架之间设置有导向支撑结构，可约束活塞杆的运动轨迹，降低侧向偏磨风险；顶部的摇臂传动组件采用对称式铰接设计，能够精准传递活塞的往复作用力，同时兼顾结构的受力平衡性。设计思路上，整体采用开放式桁架式铸铁机架结构，在保障整体结构刚性的前提下尽可能降低设备自重，各运动铰接点均预留了润滑与装配间隙，方便后期的维护调试；缸体部分采用分层密封结构设计，能够适配低压蒸汽的工作环境，减少蒸汽泄漏损耗；传动连杆的长度比例经过反复调校，能够最大化活塞的有效做功行程，提升动力转换效率。外形尺寸与安装边界方面，整套结构采用卧式安装底座，底座预留有对称的固定安装孔位，可直接固定在水平工作台或实验台架上，设备整体重心偏向飞轮一侧，安装时需保障底座支撑面的平面度，避免运行过程中出现振动偏移；飞轮的旋转半径为整套结构的最大运动外廓，安装时需在飞轮周边预留足够的安全防护空间，避免运动干涉；缸体顶部的摇臂组件运动行程处于机架上部空间，周边无突出遮挡结构，方便观察各部件的运动状态，也便于后续加装蒸汽管路、调速组件等附属配件。
