三角转子式万克尔发动机结构设计

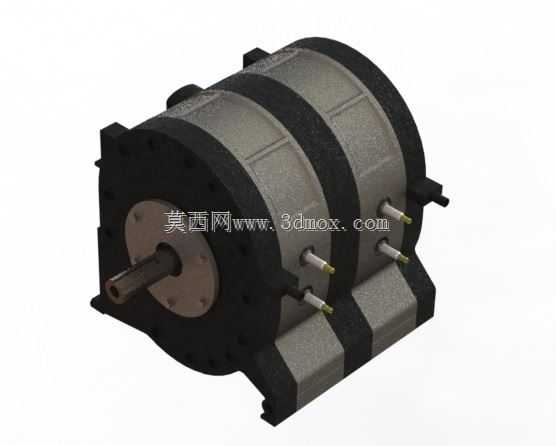

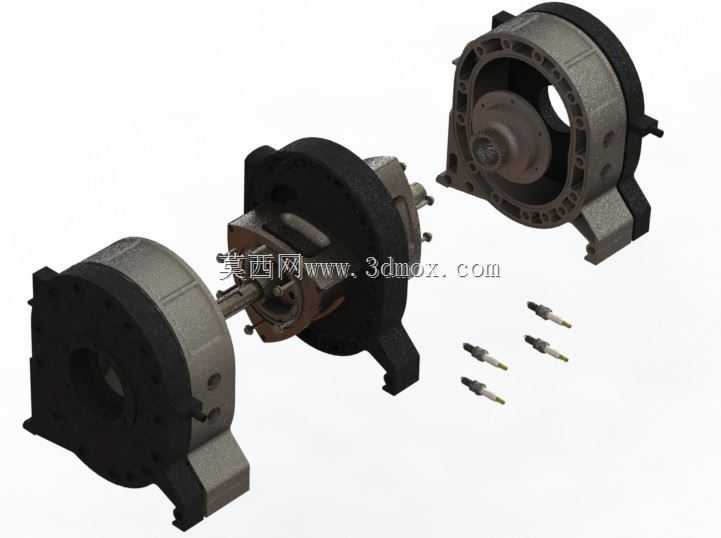

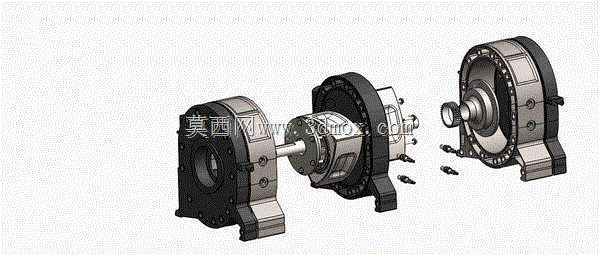

这款三角转子结构的万克尔动力装置，核心应用场景集中在对动力输出平顺性、整机轻量化有高要求的动力配套领域，既可以作为小型运动乘用车辆的核心动力源，也可适配轻型通航飞行器、小型竞速无人载具等需要紧凑动力单元的装备，相比传统往复式活塞内燃机，它取消了曲柄连杆往复运动结构，能在更小的体积重量下输出更高的功率，运转过程中没有活塞往复带来的惯性冲击，高转速区间的动力响应速度更快，振动与噪音水平也更易控制。从实际用途来看，该动力单元通过三角转子在茧型缸体内的偏心旋转，依次完成进气、压缩、做功、排气四个工作循环，单转子即可实现连续的动力输出，不需要多缸往复结构的复杂配气联动，整体部件数量比同功率活塞发动机减少近三分之一，日常维护的拆装难度更低，动力输出轴直接与偏心轴连接，动力传递路径更短，传动损耗被控制在极低水平。在功能特性设计上，这款结构充分考虑了转子端面密封、缸体冷却的核心痛点，转子三个顶角的密封件采用贴合缸壁的弹性补偿结构，能在高速旋转时持续保持密封面的贴合压力，减少工作腔窜气带来的功率损失；前后端盖设置了连通的冷却流道，可在运转时持续带走缸体与转子摩擦、燃烧产生的热量，避免三角转子因热膨胀出现卡滞，同时偏心轴的配重块经过动平衡校准，能在万转以上的高转速工况下保持稳定运转，不会出现轴系偏磨的问题。设计思路上，整体采用模块化拆分逻辑，将缸体、转子、偏心轴、前后端盖、密封组件、输出连接法兰做独立结构设计，各部件之间通过定位销与螺栓完成装配，不需要复杂的专用工装即可完成整机拆解与检修；进气道布置在端盖侧方，采用侧置进气的结构让混合气能更顺畅地进入工作腔，排气道对应做功完成后的腔室位置，能在转子旋转过程中快速排出废气，减少排气阻力对动力输出的影响。从安装边界来看，整机整体呈短圆柱状布局，径向尺寸控制在紧凑范围内，轴向长度远小于同功率的直列四缸活塞发动机，安装脚位布置在缸体下方的一体式支撑座上，支撑座的安装孔位采用通用化间距设计，可直接适配多数轻型载具的动力舱安装位，输出轴端采用标准花键连接结构，能直接匹配通用的离合器、变速器输入接口，不需要额外制作转接法兰，整机的外接油路口、冷却接口都布置在端盖的同一侧，可大幅简化外围管路的布置难度，减少动力系统整体占用的安装空间，适配更多空间局促的动力安装场景。
