车床用手动换向四方刀架结构设计

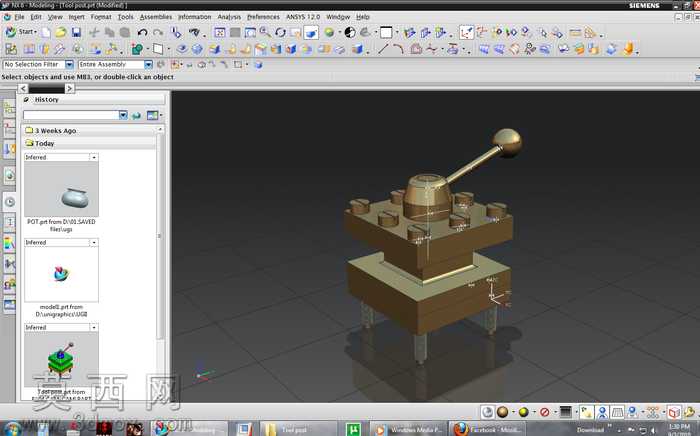

本作品为车床配套的手动四方刀架三维建模成果，建模过程依托NX平台完成全参数化结构搭建，从刀架底座、定位销孔、四方刀台、锁紧机构到操作手柄逐一完成特征构建，严格遵循普通车床刀架的实际装配尺寸逻辑，保证各部件的装配间隙、运动行程符合机械加工设备的实际使用要求。建模阶段首先完成刀架底座的结构绘制，精准还原底座上的安装支脚、定位凸台、锁紧斜面结构，对底座与车床溜板箱连接的螺栓孔位置做了等比例复刻，保证安装接口的通用性；随后完成四方刀台的主体建模，刀台四个侧面的刀具安装槽、压紧螺栓孔、定位V型槽均按照实际加工需求设计，可同时装夹四把不同用途的车削刀具，满足车削加工过程中的快速换刀需求。模型对刀架内部的定位机构、锁紧凸轮结构做了完整的内部结构还原，并非仅做外观包覆建模，可清晰展示手动刀架的工作原理：扳动操作手柄时可带动内部凸轮旋转，先松开刀台锁紧结构，随后带动刀台完成90度转位，到达定位位置后反向扳动手柄即可完成刀台的精准定位与锁紧，整个运动过程的结构干涉在建模阶段已完成校验，无运动卡滞、定位错位的结构问题。渲染阶段为不同部件赋予了贴合实际生产的材质属性：刀架主体的铸铁部件赋予了哑光铸铁材质，还原铸铁件表面的细微磨砂质感与金属暗灰色泽；操作手柄的金属杆与顶部操作球赋予了抛光钢材材质，体现操作件的光滑金属质感；锁紧螺栓、定位销等标准件赋予了发黑处理的金属材质，区分不同功能部件的表面处理工艺差异。场景布光采用软件默认的工业展示三点布光方案，主光源从斜上方投射，清晰展现刀架各层结构的层级关系与棱角细节，辅助光源补充暗部照明避免结构阴影过深丢失细节，底部添加柔和的地面反射效果，增强模型的立体感与真实感，整体建模精度可用于机床教学演示、刀架结构原理讲解、虚拟装配实训等场景，完整还原了普通卧式车床手动刀架的全部结构特征与运动逻辑。
