汽车冲压线工位导向定位固定装置

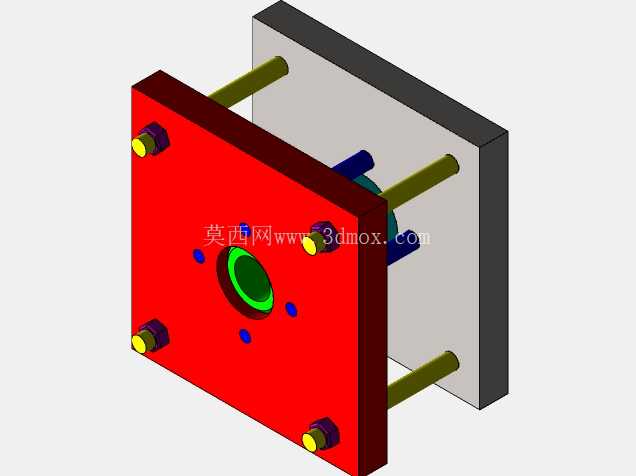

这套固定装置主要应用在汽车冲压生产线的板料上料、工序间转序以及模具端的定位锁紧环节，在实际冲压作业中，承担着工位间工件导向、辅助工装定位、冲次过程中部件位置保持的作用，避免板料输送偏移、工装窜动带来的冲压件尺寸超差、模具啃伤等生产问题。从结构组成来看，装置采用前后双板的支撑架构，后侧为厚重的安装基准板，直接通过螺栓锁紧在冲压设备的工位立面上，作为整个装置的安装基准面，加工时需要保证该板面的平面度公差控制在0.05mm以内，避免安装后整体结构出现倾斜，影响前端定位精度。前侧为红色的功能安装板，板面上预留了中心过孔，该孔位用于穿过冲压工位的导向轴或者气路输送杆，孔周均匀分布的四个小直径安装孔，用于固定导向套或者检测传感器的安装座，四个角位的通孔用于穿装连接导柱，导柱两端分别与前后板锁紧，将两块板连接为刚性整体，导柱与板件的配合采用H7/h6的间隙配合，既保证组装时的顺畅度，也能避免长期受冲压振动影响出现连接松动。

设计过程中优先考虑了冲压车间的实际工况，冲压设备单次作业时会产生较大的瞬时振动，因此所有连接螺栓都加装了防松垫圈，导柱的长度根据工位的操作空间设定，保证前后板之间预留足够的操作空间，方便工作人员调整前端定位件的位置、清理工位残留的冲压废料，不会出现操作空间局促的问题。前板中心的过孔直径根据常用的冲压工位导向杆尺寸设计，兼容多数乘用车覆盖件冲压线的工位导向件规格，不需要额外加工转接套就可以直接适配现有生产线的安装尺寸，减少现场改造的工作量。安装边界方面，后侧基准板的外形尺寸匹配常规冲压工位的立装螺纹孔距，现场安装时不需要重新在设备立面打孔，直接对齐原有安装孔位就可以完成固定，安装后前板的工作面与冲压模具的定位面保持平行，平行度公差通过导柱的加工精度保证，导柱的圆柱度公差控制在0.02mm以内，避免组装后前后板出现错位，导致中心过孔与导向杆不同心，出现导向杆卡滞、磨损加剧的问题。

在功能特性上，这套装置除了基础的固定支撑作用外，还可以通过更换前板上的安装附件，适配不同的工位需求：比如安装磁性定位块时，可以用于冲压板料的上料初定位，板料输送到工位时被磁性块吸附，保证初始位置准确；安装导向套时，可以为工位的顶出杆提供运动导向，避免顶出杆长期受偏载出现弯曲变形；安装检测支架时，可以固定光电传感器，检测工位上是否存在工件，避免设备空冲。结构上采用模块化的设计思路，前后板、导柱、连接紧固件都为通用规格，后期维护时如果某一部件出现磨损、变形，不需要整体更换装置，只需要单独更换损坏的零件即可，降低生产线的维护成本。考虑到冲压车间存在油污、切削液飞溅的情况，所有钢制部件都做了发黑或者喷塑处理，前板的红色喷塑层既可以起到防锈作用，也能在设备维护时快速识别装置的边界位置，避免巡检时误碰运动部件。整套装置的组装采用自上而下的装配顺序，先将后侧基准板固定在设备立面上，再依次安装导柱、前板，最后锁紧各部位的连接螺栓，装配过程中需要使用百分表打表检测前板工作面的平面度，确保安装精度符合工位要求，不会因为安装偏差影响后续的冲压作业精度。
