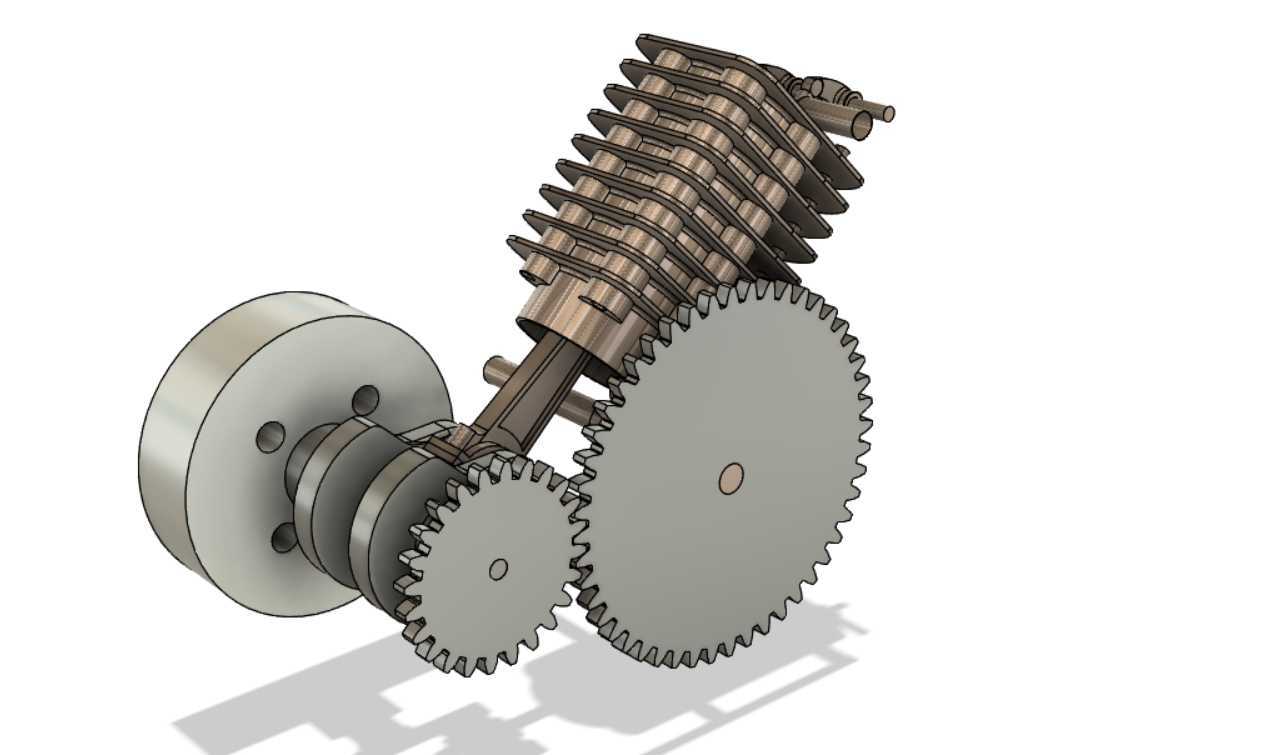

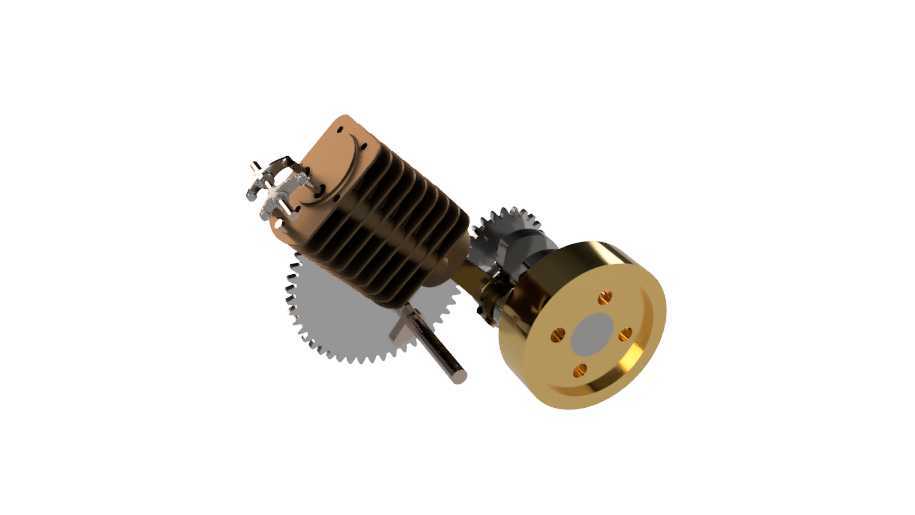

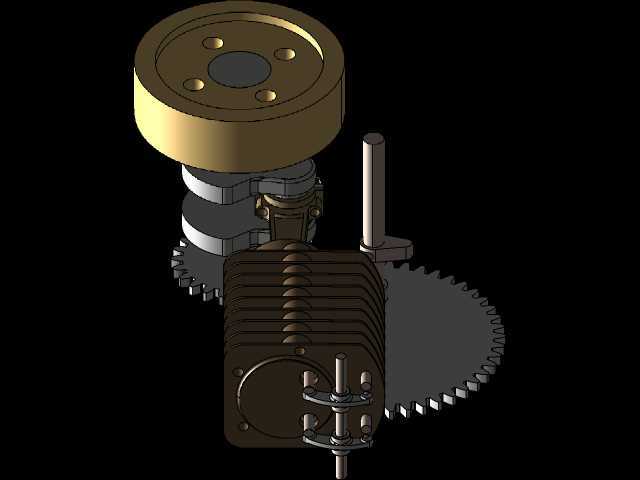

单缸汽油动力机构三维结构设计

　　这套单缸汽油动力机构的三维结构，完整还原了小型内燃动力单元的核心传动与做功逻辑，可直接用于小型通用动力设备的结构验证、教学演示以及非标动力配套的前期方案校核。从实际应用场景来看，这类单缸动力单元常搭载于小型园林机具、便携发电设备、迷你摩托以及教学实验台架上，其结构紧凑度、动力输出平顺性直接决定了配套设备的整机性能与使用寿命。

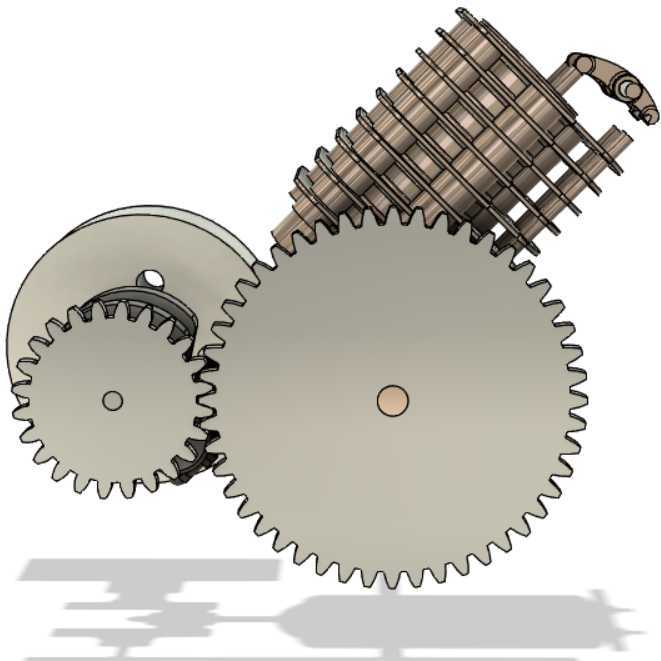

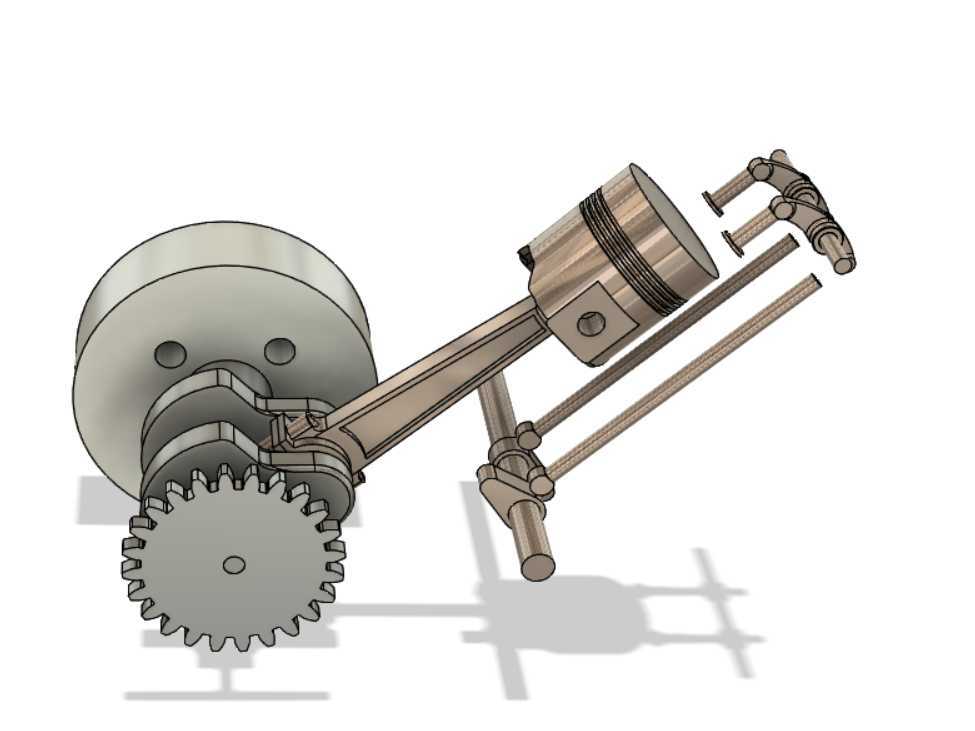

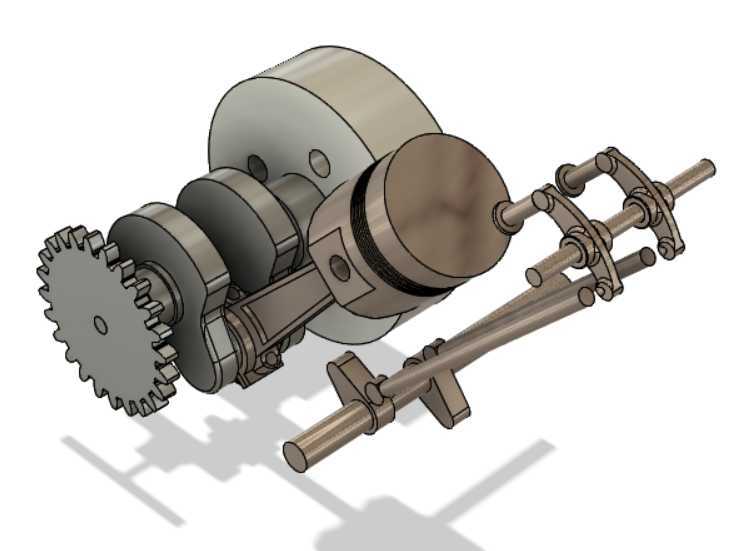

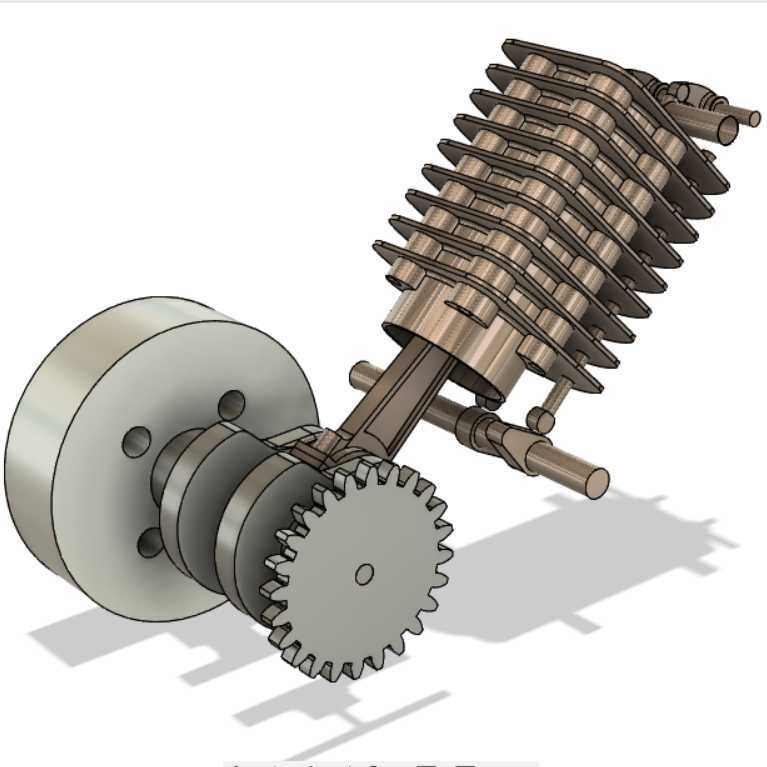

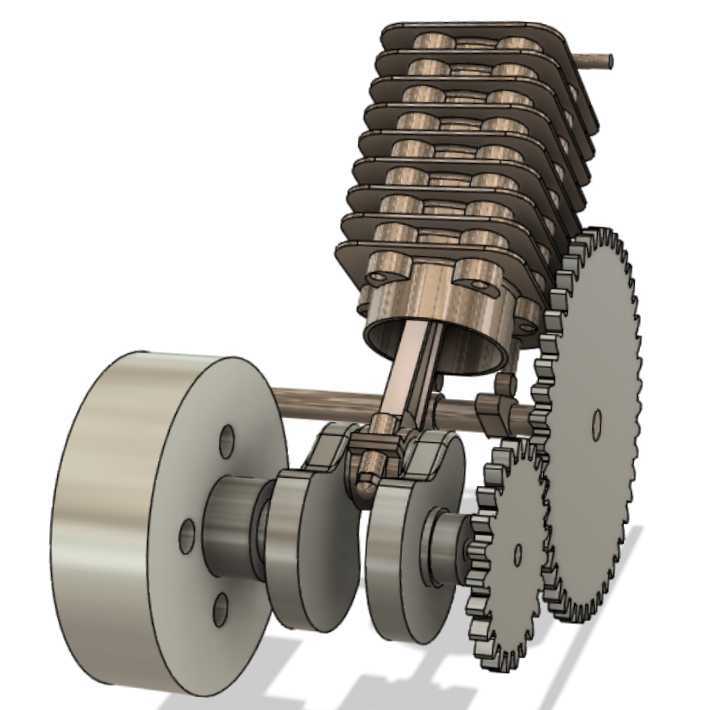

　　从功能特性来看，模型完整复现了单缸四冲程动力的核心运动链路：气缸部分集成了散热鳍片结构，鳍片的排布密度、高度差经过匹配风冷散热需求设计，能够在动力持续运转时，通过流经鳍片间隙的空气带走燃烧室周边的热量，避免缸体温度过高导致的润滑失效、零件热变形问题；活塞与连杆采用销轴铰接结构，活塞环槽的位置、宽度严格匹配小型汽油机的密封与刮油需求，能够在往复运动中完成燃烧室密封、缸壁润滑油膜均匀分布的作用，避免窜气、烧机油等实际运行中的常见故障。曲轴端集成了正时齿轮组与动力输出带轮，齿轮的啮合间隙、齿形参数匹配正时传动的精度要求，能够保证气门开闭时机与活塞上下止点位置精准对应，避免配气相位偏差导致的动力不足、气门撞活塞等严重故障；输出带轮的安装位预留了标准键槽，可直接对接不同负载端的传动连接，无需额外做转接结构的二次设计。

　　设计思路上，整套结构优先考虑了小型动力单元的轻量化与易装配性：缸体与曲轴箱的连接法兰采用均布螺栓孔设计，螺栓孔的位置避开了内部运动件的运动包络，装配时无需额外调整内部零件位置即可完成合箱；散热鳍片与缸体采用一体化结构设计，减少了额外连接零件带来的热阻，同时提升了缸体整体的结构刚度，能够承受活塞往复运动带来的高频冲击载荷。齿轮组的侧方预留了润滑脂存储腔的位置，运转过程中齿轮带起的润滑脂可均匀附着在齿面与轴承位置，降低传动过程中的磨损速率，延长整机维护周期。

　　从安装边界与尺寸逻辑来看，整套动力单元的输出轴中心高、缸体安装孔位间距均参考了通用小型汽油机的配套尺寸规范，可直接适配现有通用动力设备的安装机架，无需对配套设备的安装位做大规模修改；动力输出端的带轮端面到曲轴箱侧壁的距离预留了标准皮带传动的安全间隙，避免皮带运转过程中与箱体发生摩擦干涉；气缸顶部的火花塞安装位、进排气接口位置均符合通用小型汽油机的接口标准，可直接匹配标准规格的火花塞、化油器与排气消音组件，在做实物样机转化时无需额外定制非标连接配件。

　　整套模型的各运动零件均保留了合理的装配间隙：活塞与缸壁之间的间隙匹配铝合金活塞与铸铁缸套的热膨胀系数差，避免热机状态下出现活塞卡滞；齿轮啮合侧隙符合小型动力齿轮传动的精度要求，既不会因侧隙过大产生传动冲击噪音，也不会因侧隙过小导致热态下齿轮卡滞；曲轴两端的轴承安装位预留了标准轴承的压装公差，可直接选用标准规格的滚动轴承完成装配，降低实物加工的零件采购成本。对于从事小型动力设备开发、机械结构教学的从业者来说，这套结构可直接作为方案设计的基础参考，快速完成动力单元与配套负载的匹配校核，缩短前期研发的建模周期。
