低平板双轴赛车运输拖车架结构设计

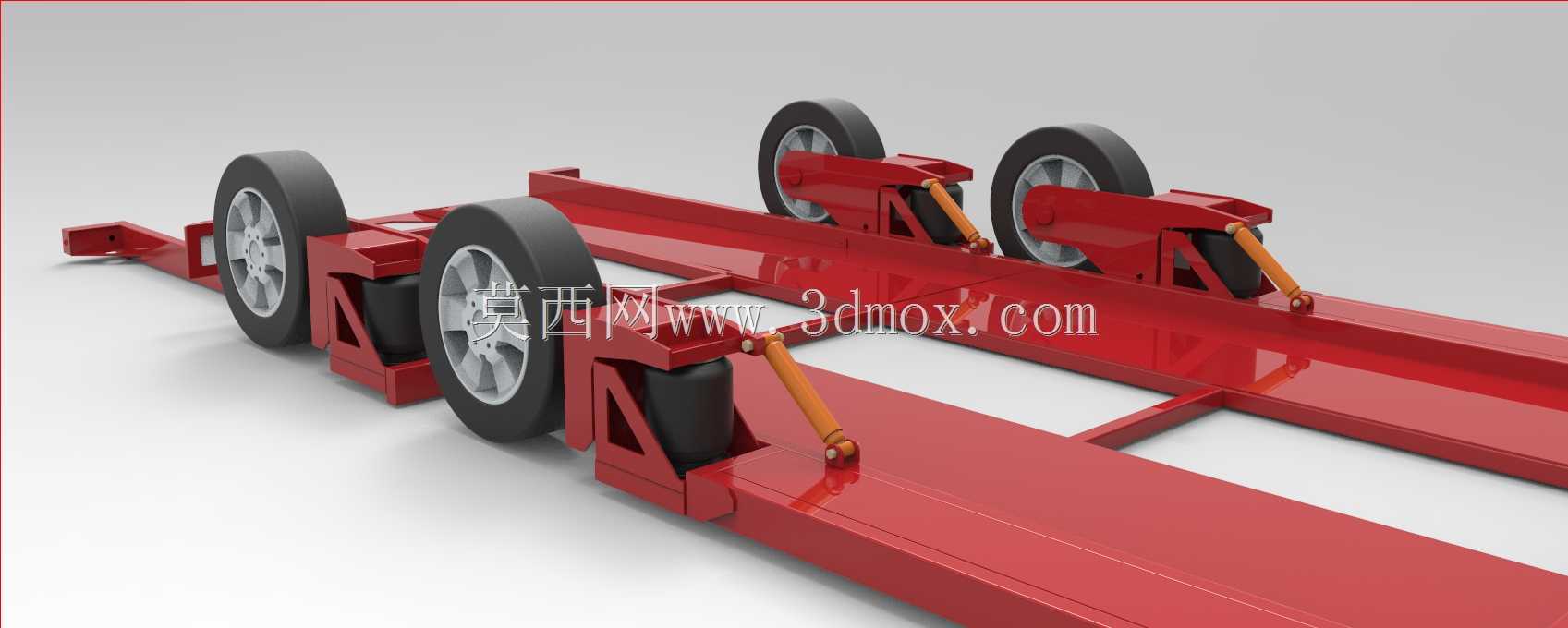

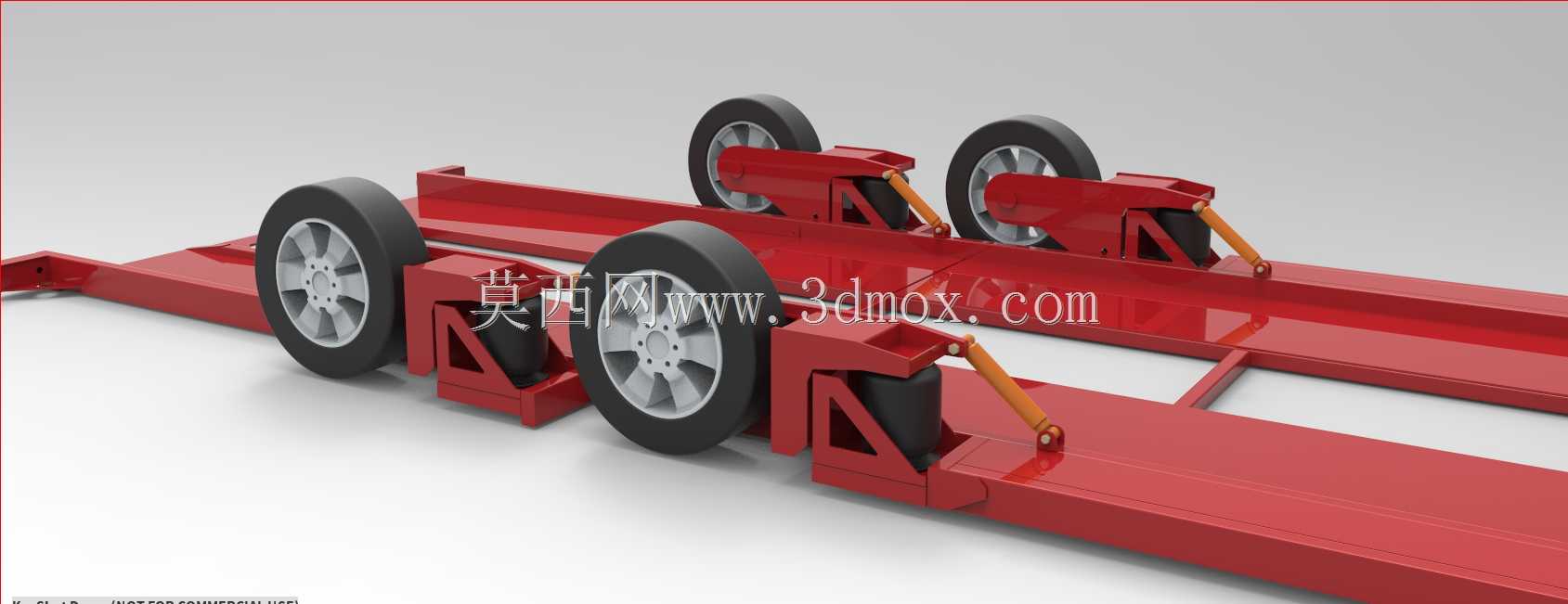

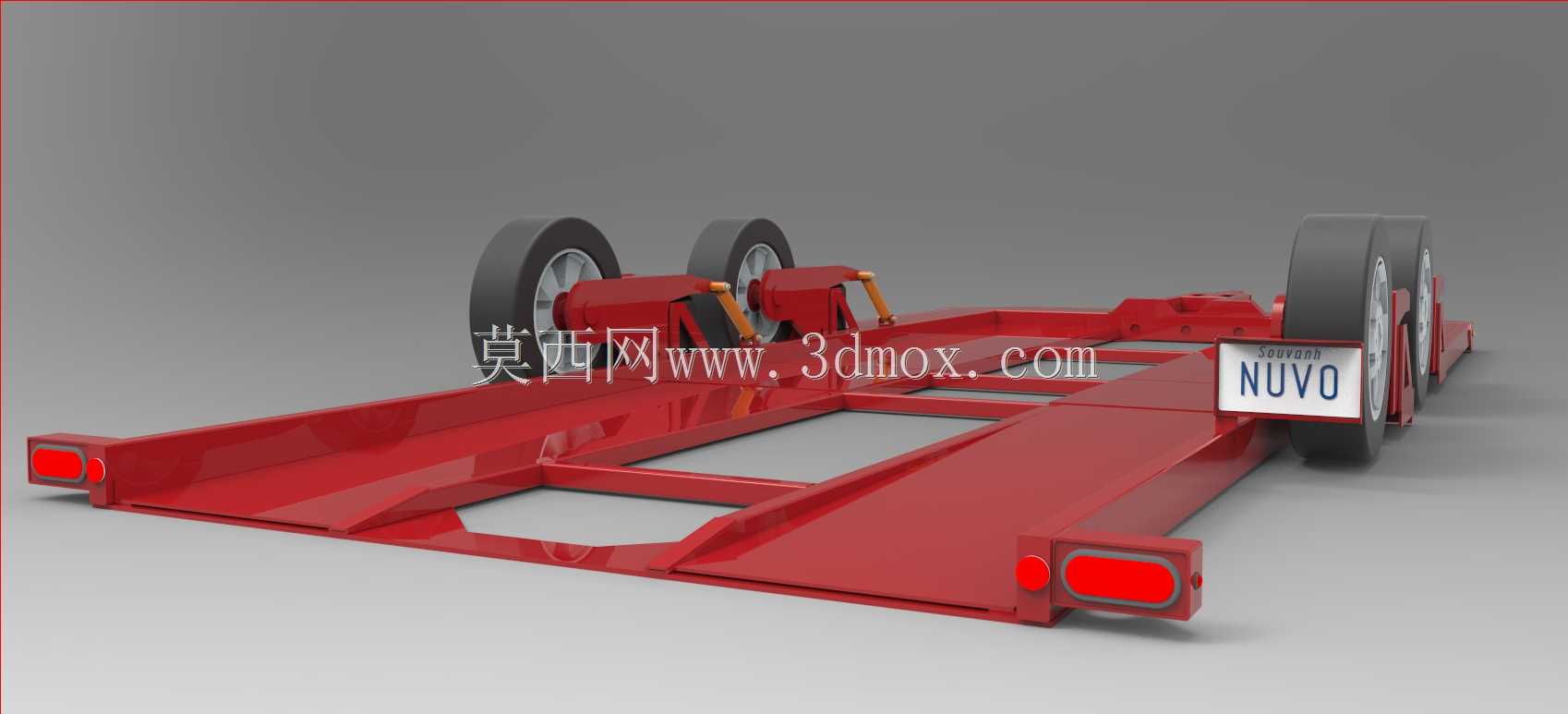

该拖车架主要面向民用赛车转运、场地赛事后勤保障场景设计，可适配多数场地竞速类赛车、改装乘用车的道路转运需求，解决普通货运车辆装卸赛车难度大、固定点位不匹配、运输过程易刮蹭底盘的痛点，可挂载于符合拖挂资质的乘用车、轻型越野车辆后方，满足城际间赛事转场、赛车送修、改装件转运等多种使用场景。整体采用低平板开放式承载结构设计，承载面离地高度控制在较低区间，既可以降低装卸时的坡道倾斜角度，让低底盘赛车无需额外垫高即可平稳驶上拖架，也能在行驶过程中降低整车重心，减少高速行驶时的侧风影响，提升拖挂行驶的稳定性。车架主体采用纵梁贯通式框架结构，两根主纵梁沿车架长度方向布置，作为核心承载构件，横向设置多道横梁连接纵梁，形成稳定的框式承载结构，既保证整体扭转刚度，应对颠簸路面的形变冲击，也为承载面提供均匀的支撑力，避免局部应力集中导致的车架变形。车架前后端设置有嵌入式反光标识安装位，尾部集成示宽灯安装结构，满足道路行驶的安全标识要求，前端设置拖挂连接机构安装位，可适配标准球式拖挂连接器，同时预留制动管路、信号线束的走线空间，可同步实现拖挂状态下的刹车联动、灯光信号同步。行走系统采用双轴四轮布局，每侧设置两组轮胎轮组，搭配钢板弹簧式悬架结构，可均匀分散承载重量，单轴承载能力匹配赛车整备重量需求，双轴布局也能在单轮爆胎等突发状况下维持拖架的基本行驶稳定性，降低高速拖挂的安全风险。车架承载面两侧设置有可调节的轮胎限位结构，可根据不同赛车的轮距调整固定点位，搭配绑带固定孔位，可将赛车轮胎牢固固定在车架上，避免运输过程中车辆移位。车架整体宽度符合道路通行的拖挂尺寸要求，长度方向预留足够的赛车停靠空间，边缘做圆弧过渡处理，避免装卸过程中刮蹭赛车底盘或外观件，两侧的轮拱凸起结构刚好避让轮胎位置，不会占用中部的有效承载宽度，可适配轮距范围覆盖多数主流场地赛车、改装街车的尺寸参数。设计过程中重点考量了拖架的自重控制，在保证结构强度的前提下通过框架式镂空结构减少非必要的材料堆砌，降低拖挂时对牵引车的动力损耗，同时所有受力节点都做了加强处理，应对急加速、急制动、颠簸路面的冲击载荷，保证长期使用的结构可靠性。
