汽车排气系统管路结构三维设计作品

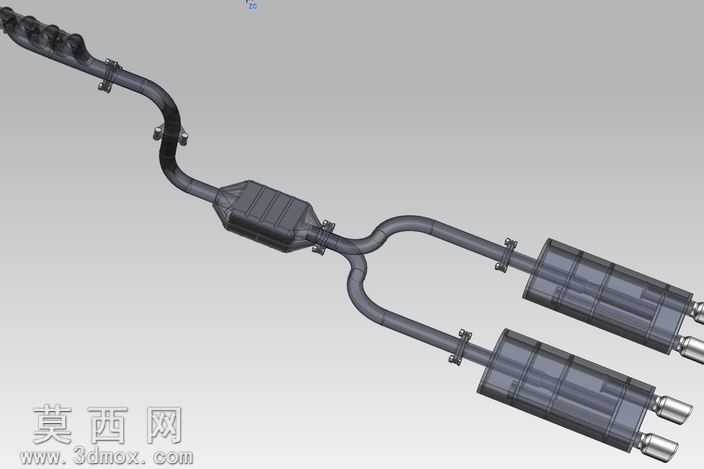

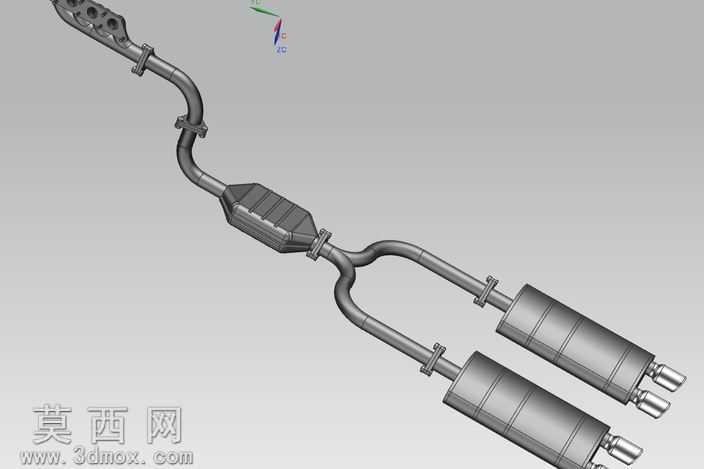

本作品为汽车排气系统完整结构三维建模成果，建模过程依托NX三维软件完成全参数化设计，完整还原了排气系统从进气端连接法兰到双出排气尾嘴的全部结构细节。建模初始阶段先梳理排气系统的气流走向逻辑，从发动机侧排气歧管连接端开始，依次构建前段排气弯管、三元催化转化器壳体、中段Y型分路管路、双后置消音鼓以及末端排气尾管的整体排布，所有管路弯折角度均参考实车底盘布局进行曲率校准，避免出现管路干涉、弯折角度过大影响排气顺畅度的问题。材质渲染阶段针对不同部件做了区分处理：金属管路部分赋予哑光黑耐高温涂层材质，还原实车排气系统的高温防护涂层质感，三元催化器与消音鼓外壳做了半透明磨砂材质处理，可直观展示内部的载体填充腔、消音隔板与导流孔结构，连接法兰、固定吊耳以及金属卡箍部分则赋予抛光金属材质，清晰呈现紧固件的结构细节与装配位置。结构设计上完整还原了排气系统的各功能模块：前段带多组固定吊耳的弯管用于连接发动机排气出口，通过带缓冲结构的吊耳实现与底盘的柔性连接，减少排气振动传递至车身；中段的三元催化转化器为椭圆柱壳体结构，两端通过渐缩锥面与前后管路平滑连接，降低气流通过时的阻力；Y型分路管路采用等长设计，保证两侧排气路径长度一致，避免出现排气背压不均的问题；两侧后置消音鼓为长圆柱腔体结构，内部设置多道分隔隔板与导流孔，通过腔体扩容、气流折返的原理实现排气消音，末端双出尾管采用斜切收口设计，兼顾排气效率与外观质感。整体建模过程严格遵循排气系统的工程设计逻辑，所有管路接口的法兰尺寸、卡箍安装位、吊耳固定点均按照通用乘用车底盘布局做了适配，各部件之间的装配关系清晰明确，无结构穿模、错位问题，可用于排气系统结构原理展示、改装方案验证以及相关教学演示场景，通过半透明渲染的消音鼓与催化器结构，可直观理解排气系统从尾气导入、净化处理、分流消音到最终排出的完整工作流程，清晰呈现排气系统各部件的功能定位与连接逻辑。
