惠特沃思快回往复运动机构结构设计

在自动化送料、轻载冲压工位以及需要往复执行推送动作的非标设备场景中，这类具备急回特性的连杆机构一直是结构选型时的高性价比方案，不同于普通曲柄滑块机构匀速往返的运动特性，惠特沃思快回机构能够在工作行程保持相对平缓的运动速度，满足推杆推送工件时的平稳性要求，避免工件因推送速度过快出现偏移、磕碰，而在空程返回阶段则能快速复位，缩短非作业等待时长，有效提升单工位的作业节拍效率。

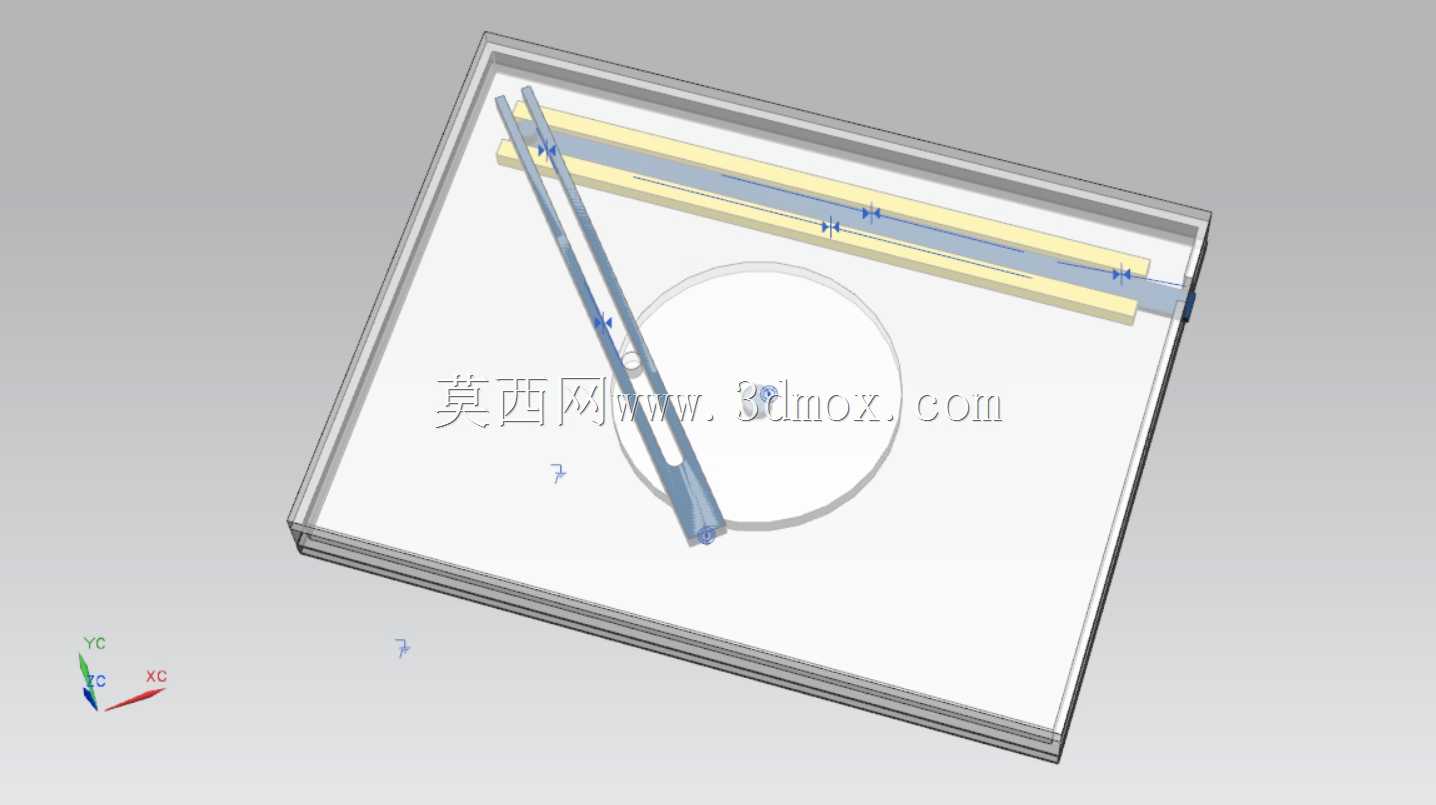

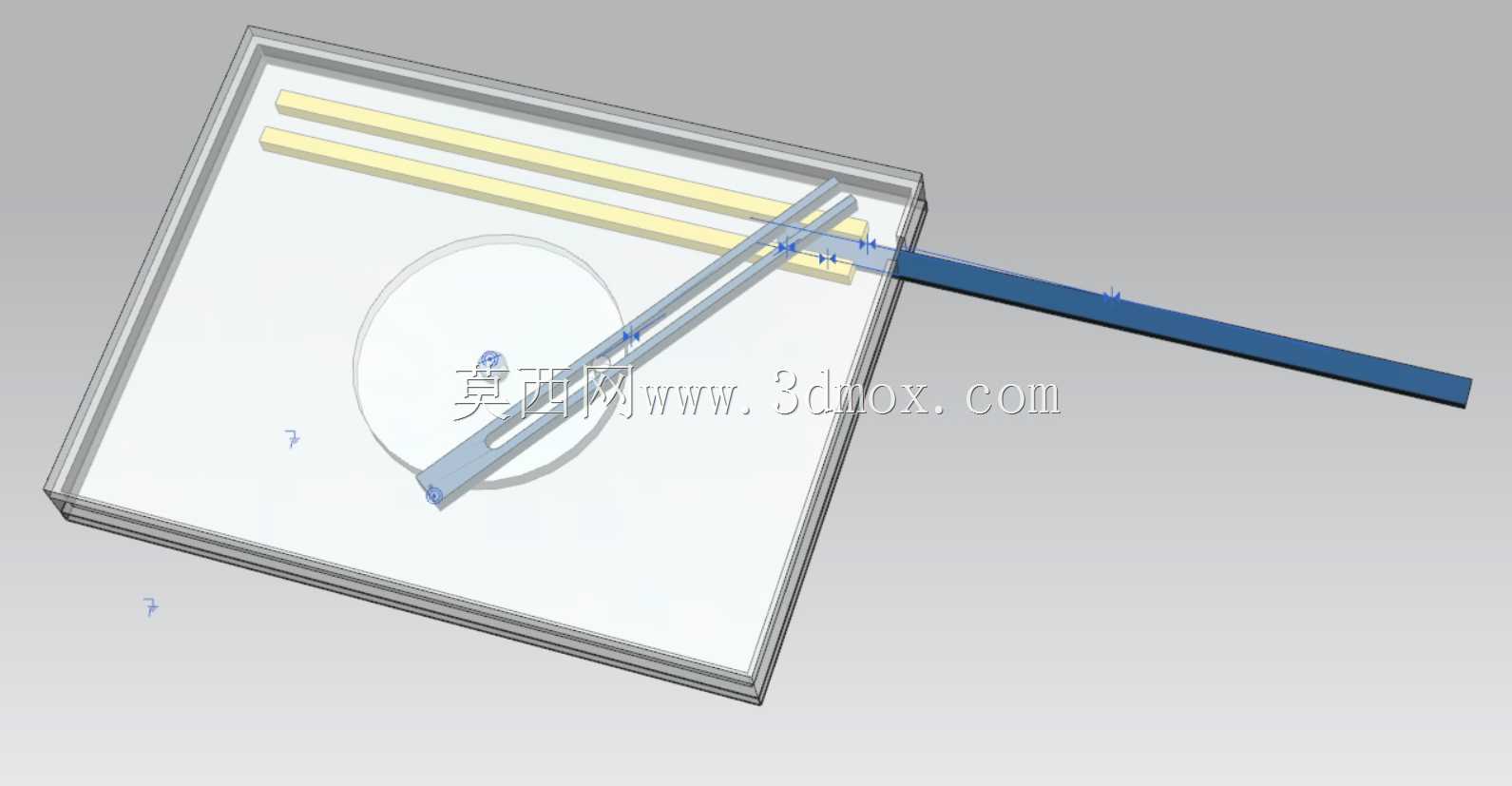

从实际结构设计逻辑来看，该机构的核心是通过带导槽的摆杆与曲柄销配合，将输入轴的连续旋转运动转换为摆杆的往复摆动，再通过端部铰接的推杆将摆动转化为直线方向的往复输出，设计过程中需要重点核算曲柄回转中心与摆杆铰接点的中心距、曲柄偏心距、摆杆有效导槽长度以及推杆铰接点位置这几个核心参数，这些参数直接决定了机构的行程长度、往返速比以及运行过程中的最大压力角，若压力角设计超出许用值，会导致机构运行卡滞、传动效率下降，甚至出现杆件受力过载变形的问题。

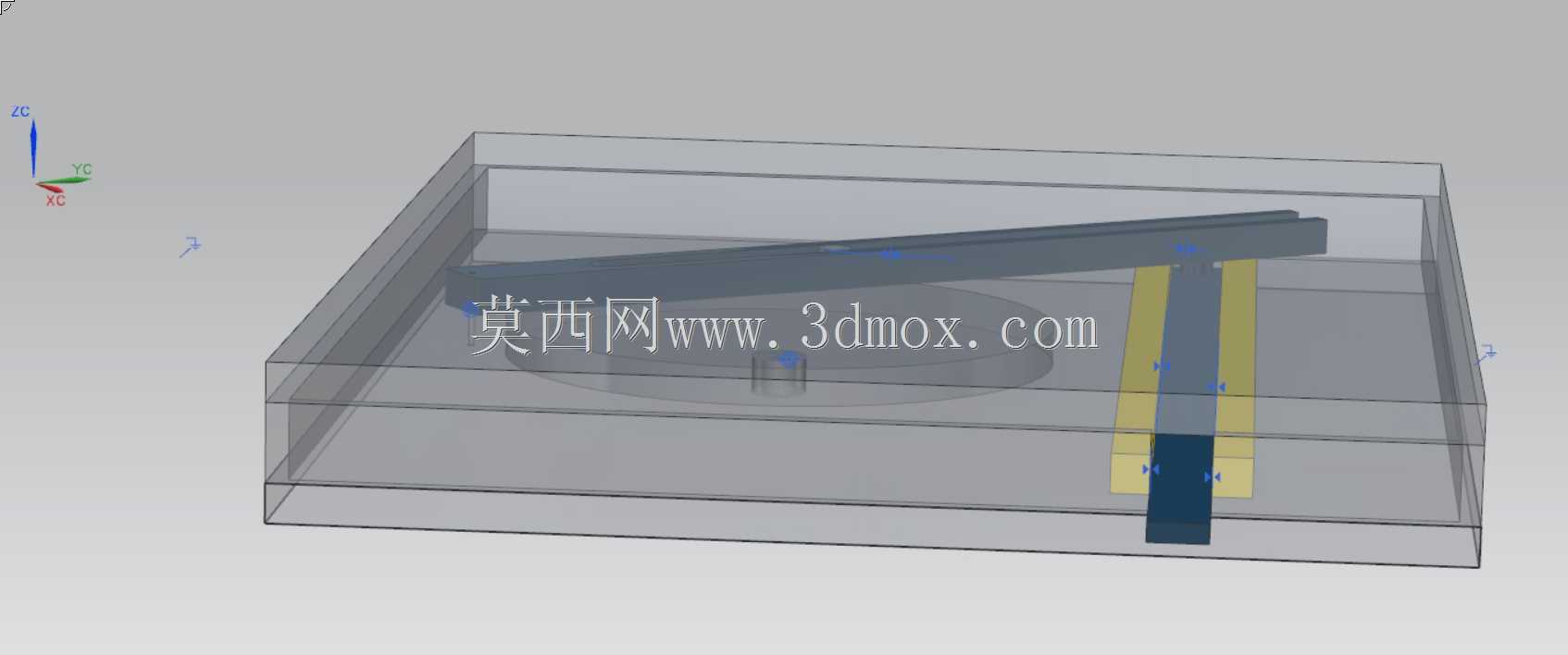

安装布局上，该机构整体为平面传动结构，所有运动副均处于同一安装平面内，可直接固定在设备的立式安装板上，不需要额外预留立体避让空间，输入轴端可直接配套带轮、链轮或者伺服电机直连驱动，适配不同的设备动力输入方案。推杆的输出端可根据实际工况加装推块、夹具等执行端配件，导杆部分配套直线轴承或者滑动导套做径向支撑，避免推杆伸出过长时出现挠度变形影响推送精度。

实际应用中，这类机构常被用在小型冲床的送料工位、包装线的物料推齐工位、纺织设备的排线驱动单元中，相比采用气缸驱动的往复方案，该纯机械结构不需要配套气源管路、电磁阀等气动元件，运行过程无冲击噪音，长期运行的维护成本更低，且运动轨迹完全由杆件尺寸决定，不存在气动元件的行程漂移问题，重复定位精度更稳定。设计建模时需要逐一验证各运动杆件在极限位置的干涉情况，尤其是曲柄销在摆杆导槽内滑动至两端极限位置时，要预留足够的安全间隙，避免硬接触造成零件磨损，同时各铰接点的轴承选型要匹配机构的运行转速与负载，保证长期运行的可靠性。
