多线分流物料自动分拣输送机构

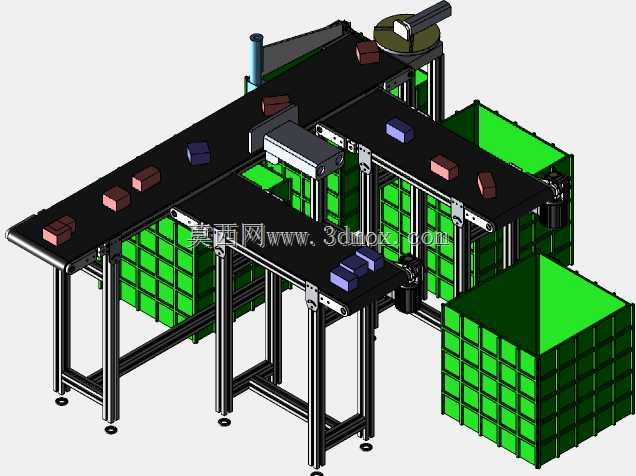

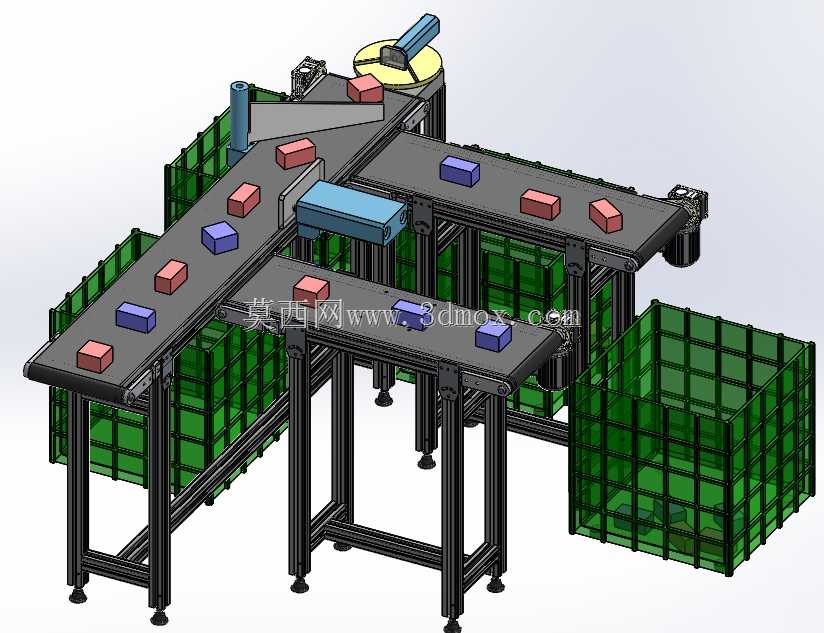

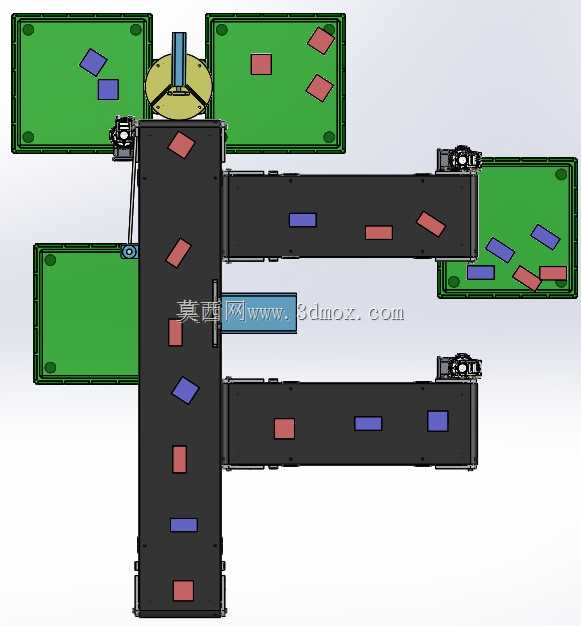

这套输送机构主要面向电商仓储小件分拣、电子零部件工序转运、包装线来料分流这类场景设计，核心解决多线来料后按规则分向归集的作业需求，替代传统人工分拣的低效与错漏问题。从结构布局来看，设备采用铝型材搭建主体机架，底部配置可调脚杯，可适配车间地面不平整的安装工况，安装时需预留侧边料箱的取放空间，单组线体宽度适配常见的100-200mm规格方形工件，整体占地可根据产线排布调整支线长度，无需额外改动主体分流结构。设备核心的分流单元采用转盘式导向结构，配合侧边的挡料与导向组件，可实现来料在三条输送支线间的自动切换，工件从主线进入分流区域后，转盘根据预设的分流逻辑调整导向角度，将对应工件导入指定支线，最终滑落至支线末端的网格料箱内完成归集。线体采用平皮带输送结构，传动端配置张紧调节机构，长期运行出现皮带松弛时可快速调整张紧量，无需拆解主体机架；侧边的绿色防护网罩一方面避免输送过程中工件卡入机架缝隙，另一方面也能防止作业人员误触传动部件，满足车间基础安全防护要求。设计过程中优先考虑了产线改造的适配性，所有支线模块均采用标准化接口，可根据实际产能需求增减支线数量，分流转盘的驱动单元预留了信号接入点位，可直接对接产线现有PLC控制系统，无需额外增设独立控制柜体。机架的型材选型兼顾了刚性与轻量化，单段线体可由两名作业人员完成移位组装，无需大型吊装设备，适配中小车间的灵活布局需求。料箱采用网格镂空结构，可直观观察内部工件存量，到达预设容量后可直接整箱更换，无需停线等待物料清运，线体末端的落料高度做了落差优化，避免工件下落过程中出现磕碰损伤，针对易碎类工件还可在落料位置增设缓冲垫，安装位已在机架上预留了固定孔位。
