可3D打印迷你山地自行车结构设计

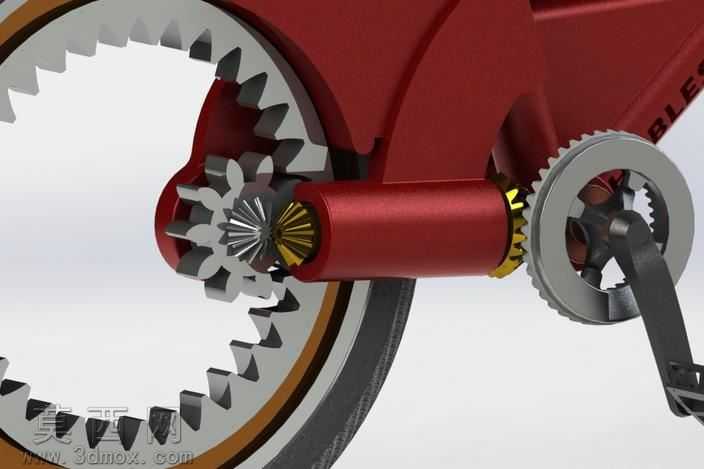

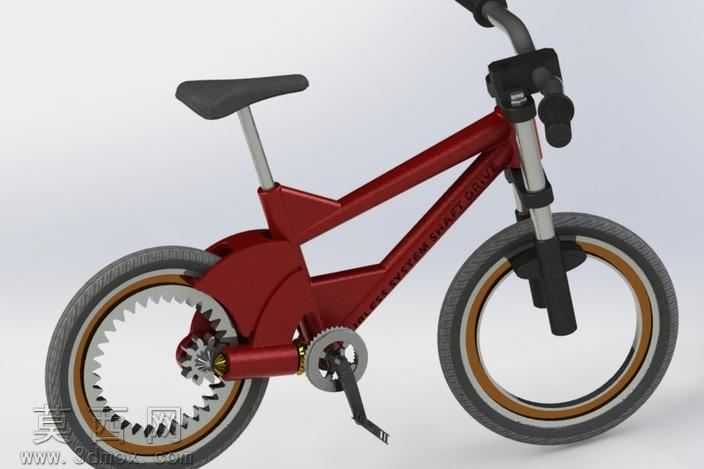

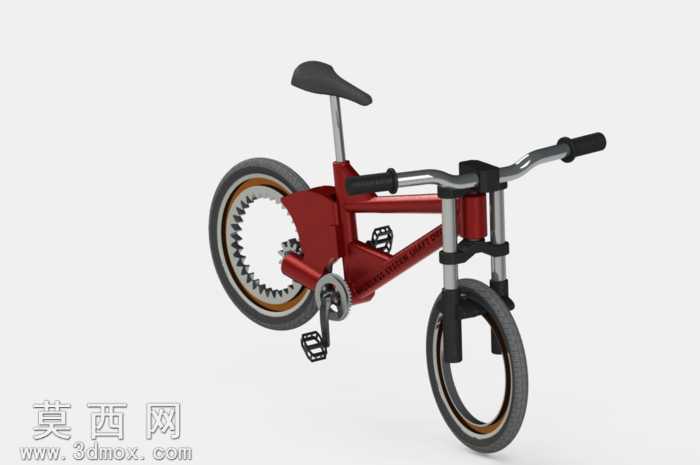

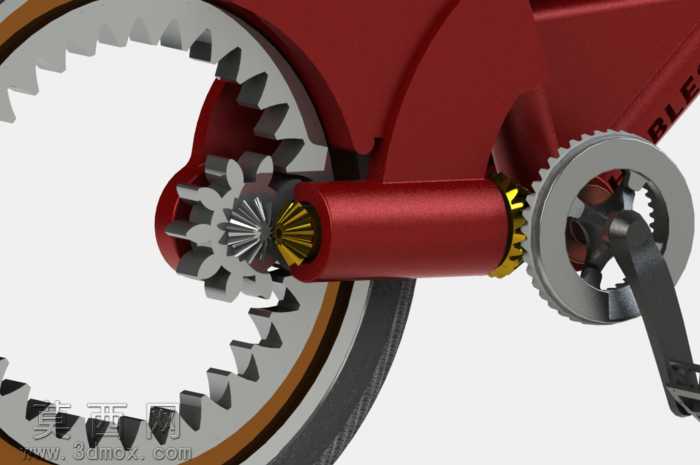

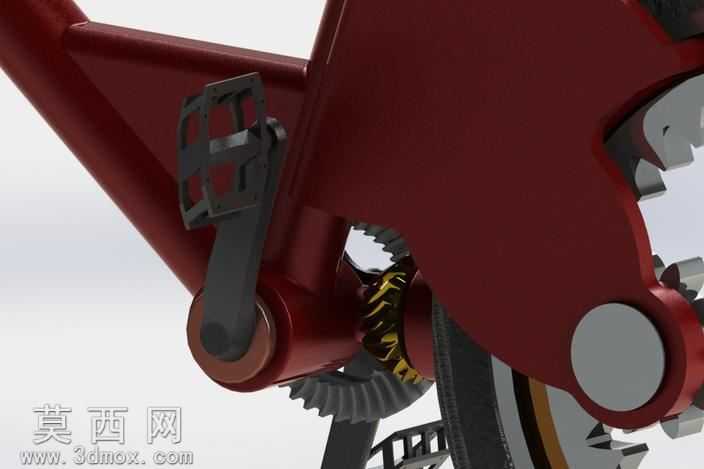

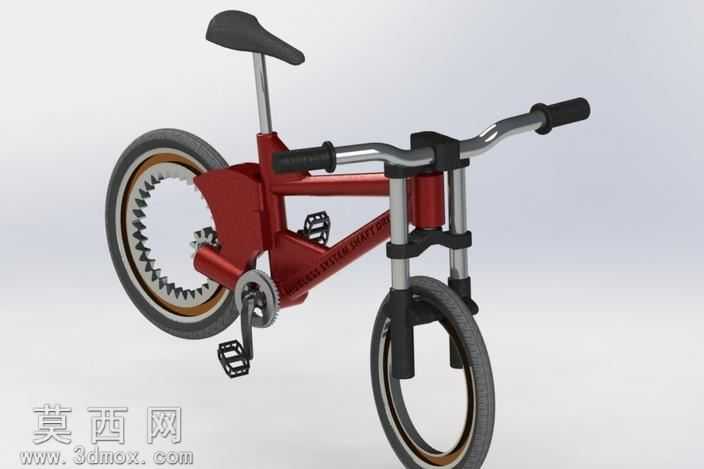

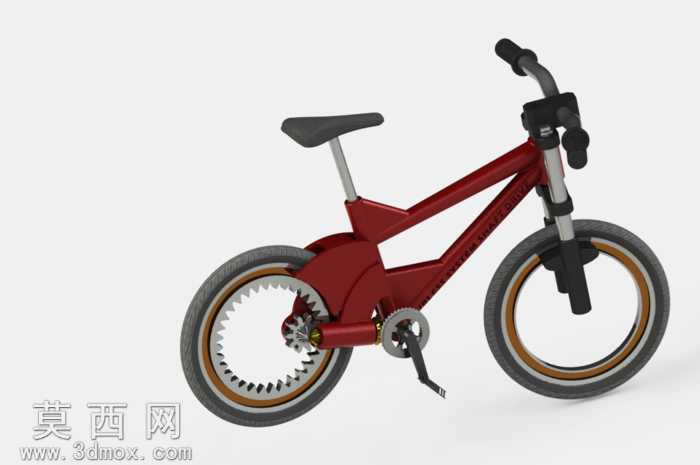

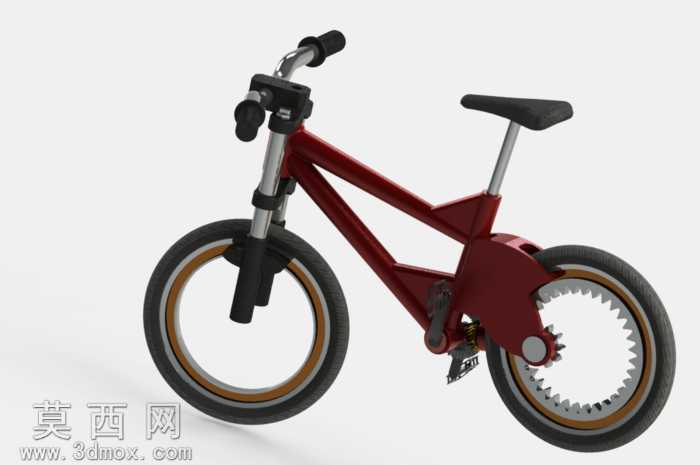

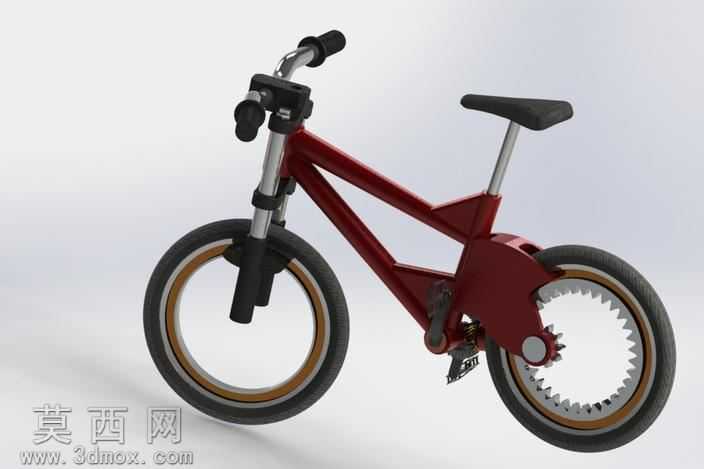

本作品为适配3D打印工艺打造的迷你山地自行车三维模型，整体比例参照1/6规格儿童自行车设定，建模阶段围绕无衬套轮辋、无驱动轴的核心创新结构展开，在三维建模软件中完成全零件参数化搭建，对每一处传动啮合部件、连接结构都做了适配FDM3D打印的公差预留，避免打印后出现装配卡滞、结构松动的问题。模型渲染阶段采用哑光金属质感搭配磨砂橡胶材质模拟真实轮胎触感，车架部分使用高饱和度红调烤漆材质，车座、握把、脚踏等接触部件采用哑光黑软胶质感材质，前叉金属升降杆做了拉丝金属纹理处理，整体渲染光影柔和，清晰呈现每一处结构细节，同时还原迷你山地车的精巧视觉效果。结构设计上，模型实现了叉/手柄与轮辋的自由旋转功能，传动系统采用多组齿轮啮合的后置驱动方案：曲柄的旋转动力通过一系列排布的齿轮组传递至后轮，锥螺旋齿轮副将扭矩传递至轮轴驱动器上的曲柄驱动器，船闸人字齿轮轴上的驱动小齿轮与后轮轮辋内侧的主齿圈啮合，最终带动后轮转动实现整车的行进模拟，整套传动结构无额外传动轴、无衬套零件，所有部件均可通过桌面级3D打印机单独打印后完成装配，无需额外金属紧固件。设计思路上，创作者摒弃了传统自行车的辐条、轴套等细小难打印的结构，将后轮传动齿圈与轮辋做一体化设计，既降低了3D打印的支撑用量，也提升了成品结构强度，前轮采用与后轮一致的胎纹、轮圈配色设计，前叉预留了减震结构的视觉模拟造型，车座高度、车把角度都参照真实山地车的人机比例做了等比缩放，兼顾了结构可动性与外观还原度，整套模型所有啮合齿轮的齿形、模数都做了适配打印的参数优化，确保装配后传动顺畅无卡顿，既可以作为3D打印的实操练习模型，也可作为迷你传动结构的教学演示样例。
