剪式车载应急顶升工具结构设计

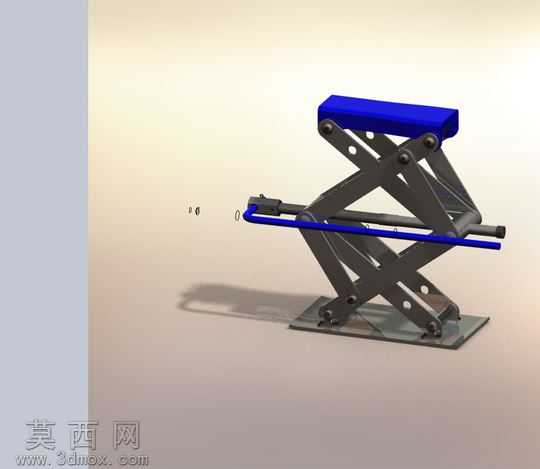

本作品为剪式结构车载顶升工具的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸配合规范，对每一处铰接点位、杆件截面、传动结构都做了精准的尺寸约束，确保各部件在运动仿真过程中无干涉、无错位，完整还原了剪式顶升结构的运动逻辑。模型材质分配贴合实物生产的真实选材：底部承托底座采用冷轧钢板材质，渲染时做了哑光磨砂金属质感处理，还原钢材表面的细微氧化纹理与防滑接触面的粗糙质感；交叉剪臂结构采用高强度合金结构钢，表面做了深灰哑光喷塑的材质表现，铰接销轴位置单独做了光亮镀铬的金属质感区分，突出转动副的结构位置；顶部承载托块采用硬质工程橡胶包覆金属骨架的双层材质设计，蓝色橡胶部分做了细微的颗粒纹理表现，模拟橡胶垫的防滑接触面，金属骨架部分与剪臂材质保持统一，还原真实产品的防滑承载设计；传动丝杆采用调质合金钢材质，表面做了光滑亮面金属处理，端部的驱动杆做了蓝色防滑浸塑的材质表现，与顶部托块的视觉元素形成呼应。结构设计上采用经典的双组交叉剪臂铰接布局，通过中部贯穿的传动丝杆转动带动两组剪臂的铰接点距离变化，实现顶部托块的垂直升降，底座采用加宽平板设计增大与地面的接触面积，降低顶升过程中的侧翻风险，顶部托块做了内凹限位结构，适配车辆底盘的顶升支撑点位，避免顶升过程中滑脱。建模过程中对所有铰接孔位都做了同轴度配合约束，丝杆与剪臂连接位置做了螺纹传动的运动副设置，可直接用于运动仿真演示升降过程，各部件均做了独立的实体拆分，可直接导出工程图用于生产加工参考，整体结构紧凑，折叠后体积小巧便于车载存放，完全满足家用车辆应急换胎、小型维修的顶升使用需求，模型渲染采用柔和的影棚布光，清晰展现各部件的结构层次与材质质感，阴影效果自然柔和，突出产品的机械结构美感与实用属性。
