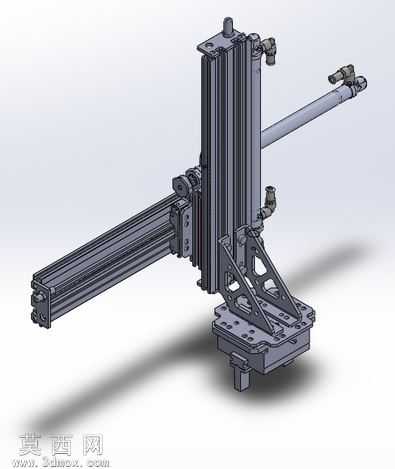

线性导向夹持处理机械模组三维设计

本作品为线性导向夹持处理类机械执行模组，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计公差规范，对所有零件进行独立参数化建模后完成整机虚拟装配，可直观呈现各部件的装配关系与运动逻辑。渲染阶段采用哑光工业金属材质模拟铝型材导轨、钢制安装支架的真实质感，对气缸、气动接头、紧固件等标准件还原了真实的表面处理效果，通过柔和的环境光影渲染，清晰展现模组的结构层次与细节特征，无过度夸张的视觉特效，完全贴合工业设备的真实视觉表现。结构设计上，该模组采用十字交叉布置的双线性导轨作为运动基础，横向导轨负责水平方向的长行程位移，纵向导轨负责垂直方向的升降动作，末端搭载气动夹持执行组件，可完成工件的拾取、转移、放置等线性处理作业；底部采用带定位孔的一体化安装底板，可快速适配各类自动化工作站的安装台面，各导轨与支架之间通过加强筋结构提升整体刚性，避免高速运动过程中产生结构形变，气动元件的管路接口位置预留了充足的安装操作空间，导轨滑块处设计了润滑注油点位，兼顾后期设备维护的便利性。设计思路围绕工业场景中常见的工件线性搬运、工位转移需求展开，整体结构紧凑，运动路径简洁，采用标准铝型材与通用气动元件搭建，可有效降低设备的加工与采购成本，装配过程中通过干涉检查功能排除了所有部件的运动干涉问题，可直接用于自动化生产线的上下料、工件移位等场景的方案设计参考，也可作为非标自动化设计的基础模组进行二次修改适配，模型的结构细节完整，各运动副的连接关系清晰，能够直观演示线性导向夹持机构的工作原理与运动过程。
