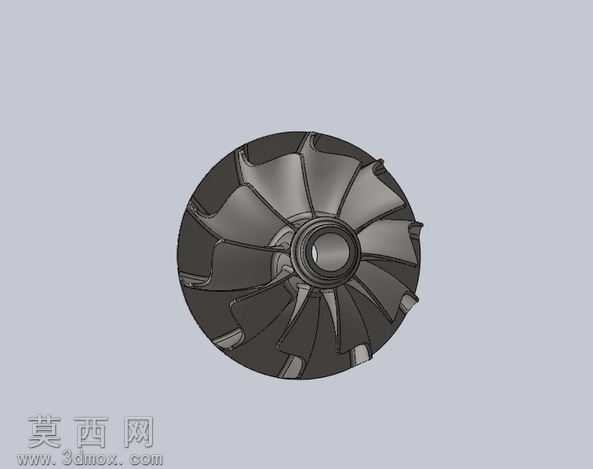

风机用涡轮叶片结构三维设计作品

本作品为风机配套涡轮叶轮的三维建模设计，建模阶段围绕涡轮的气动性能与结构可靠性展开，首先基于风机运行的流量、转速参数推导叶片的型线基准，采用曲面放样的方式构建每一片叶片的空间曲面，确保叶片进出口安装角符合流体流动规律，减少气流在叶道内的分离损失。建模过程中先完成轮毂基体的参数化绘制，确定中心轴孔的配合尺寸、轮毂的锥度与壁厚，再以轮毂中心为阵列基准，将单片叶片按照均匀圆周阵列的方式排布，同步校验每相邻两片叶片之间的流道宽度一致性，避免出现流道宽窄不均导致的气流脉动问题。叶片的曲面设计采用多截面曲率过渡，从叶根到叶顶的厚度按照受力分布规律渐变，叶根位置做加厚圆角过渡处理，降低叶轮高速旋转时的应力集中风险，叶顶位置做切边修整，匹配风机蜗壳的内壁间隙要求。材质渲染阶段针对涡轮的实际应用场景，赋予叶片哑光金属材质，模拟铸铝或高强度工程塑料的表面质感，调整材质的粗糙度与反光参数，还原零件真实的表面肌理，同时对轮毂中心的装配孔做深色金属质感处理，区分装配面与叶片工作面的视觉差异。结构设计上充分考虑零件的加工工艺性，叶片与轮毂的连接位置采用大圆角顺滑过渡，既满足铸造或注塑成型的拔模要求，也能提升整体结构的抗疲劳强度，中心轴孔预留了键槽的装配位置，可适配标准传动轴的连接需求，整体叶轮做了动平衡相关的结构优化，确保高速旋转时的运行稳定性。设计过程中反复调整叶片的扭曲角度，兼顾气动效率与结构强度，避免片面追求效率导致叶片刚度过低的问题，每一处曲面都经过曲率连续性检查，确保模型导入工程软件后可直接用于后续的仿真分析、模具开发或加工编程，整体模型的几何特征完整，无破面、重叠面等建模缺陷，可直接应用于风机产品的开发设计、教学演示或方案验证场景。
