注塑成型机取件用机器人夹持器结构

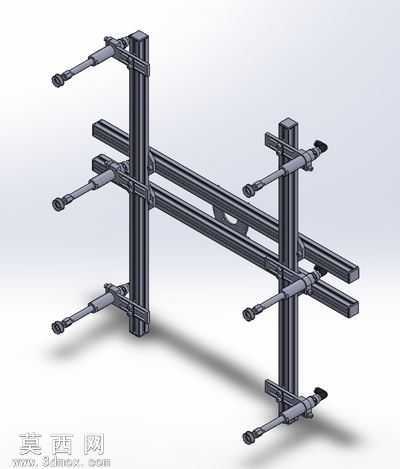

本模型为适配注塑成型机取件工序的机器人夹持器，整体采用三维参数化建模完成，建模过程中严格遵循机械装配的公差配合逻辑，所有零件的装配约束完整，无冗余特征与干涉问题，可直接用于结构验证与后续工程出图参考。模型整体采用对称式双立柱横梁布局，主体支撑结构选用标准工业铝型材搭建，兼顾结构刚性与轻量化需求，两根平行横向横梁作为主承载梁，通过专用型材角码与垂直立柱锁紧固定，可根据注塑机的模腔间距、取件行程灵活调整横向跨距与垂直高度，适配不同规格注塑机的取件作业需求。每根立柱上沿垂直方向布置三组可滑动调节的夹持执行单元，每个夹持单元包含线性滑移座、角度调节锁紧块与真空吸持杆，滑移座可沿立柱、横梁的型材槽道任意滑动定位，角度调节块支持吸持杆的俯仰角度微调，能够匹配不同外形注塑件的取件接触面，保证吸持取件的稳定性。渲染阶段采用工业机械常用的金属材质表现，铝型材部分赋予磨砂阳极氧化铝材质，金属紧固件赋予镀锌亮面金属材质，吸持杆的橡胶吸头赋予哑光黑色橡胶材质，通过打光突出型材的槽道结构、装配节点的细节特征，清晰展现整体的装配关系与可调节结构特点。设计思路围绕注塑取件的柔性化需求展开，摒弃传统专用夹具的定制化局限，采用模块化可调节的结构设计，无需更换主体结构即可适配多规格注塑产品的取件作业，降低产线换型的夹具改造成本；六组夹持单元的布局可同时完成一模多腔注塑件的同步取件，大幅提升取件作业效率，夹持端预留了标准接口，可根据需求更换夹爪、磁吸头等不同执行元件，拓展应用场景。整体结构无复杂异形零件，所有零部件均为工业常用标准件，加工与装配难度低，维护便捷，能够稳定适配注塑生产的高频次往复作业需求。
