可调式长行程工业夹持工装结构

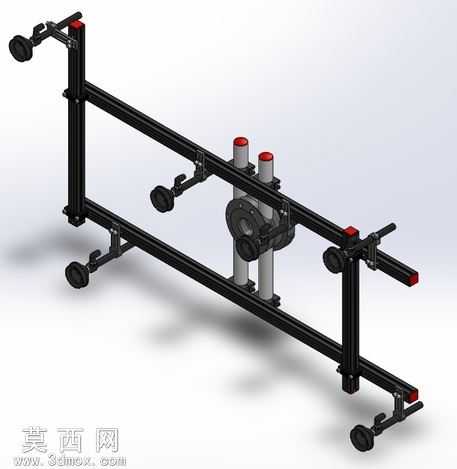

本模型为适配工业机器人作业的可调式夹持工装，整体采用三维参数化建模完成，建模过程中对每一处装配结构做了严谨的干涉校验，确保各活动部件运动行程内无碰撞、卡滞问题。渲染阶段采用工业产品常用的哑光白背景，搭配柔和的定向光源与环境补光，清晰呈现各部件的结构层次与装配关系，金属型材表面赋予磨砂阳极氧化黑的材质质感，立柱与调节旋钮分别做了哑光银灰金属与黑色防滑橡胶的材质区分，红色端盖部件采用高饱和度哑光红材质做功能标识，让整体视觉层次清晰，结构辨识度高。结构设计上，主体采用双平行铝型材横梁作为承载基础，搭配多组可沿横梁滑动的锁紧夹持模块，每个模块配备手拧式锁紧旋钮与可调压头，可根据待夹持工件的尺寸、形态灵活调整夹持点位，适配不同规格工件的装夹需求；中部设置双立柱支撑的中心安装座，可直接对接工业机器人末端法兰，实现工装与机器人的快速固连；底部与侧端延伸的支撑脚配备可调式脚轮与支撑垫，既可以实现工装的临时移位，也可在固定工位时通过调节支撑垫实现整体水平校准，保证装夹精度。设计思路围绕柔性装夹需求展开，摒弃传统专用夹具适配性差的问题，通过模块化滑动夹持单元的设计，实现单套工装覆盖多规格工件的夹持作业，各锁紧模块采用快拆式结构设计，可根据作业需求快速增减夹持点位，压头部位采用柔性防滑材质设计，避免夹持过程中划伤工件表面，整体结构兼顾刚性与可调性，可广泛应用于机器人焊接、喷涂、装配等工序的工件定位装夹场景，建模时对所有连接孔位、锁紧螺纹、配合公差都做了参数化标注，可直接导出工程图用于生产加工。
