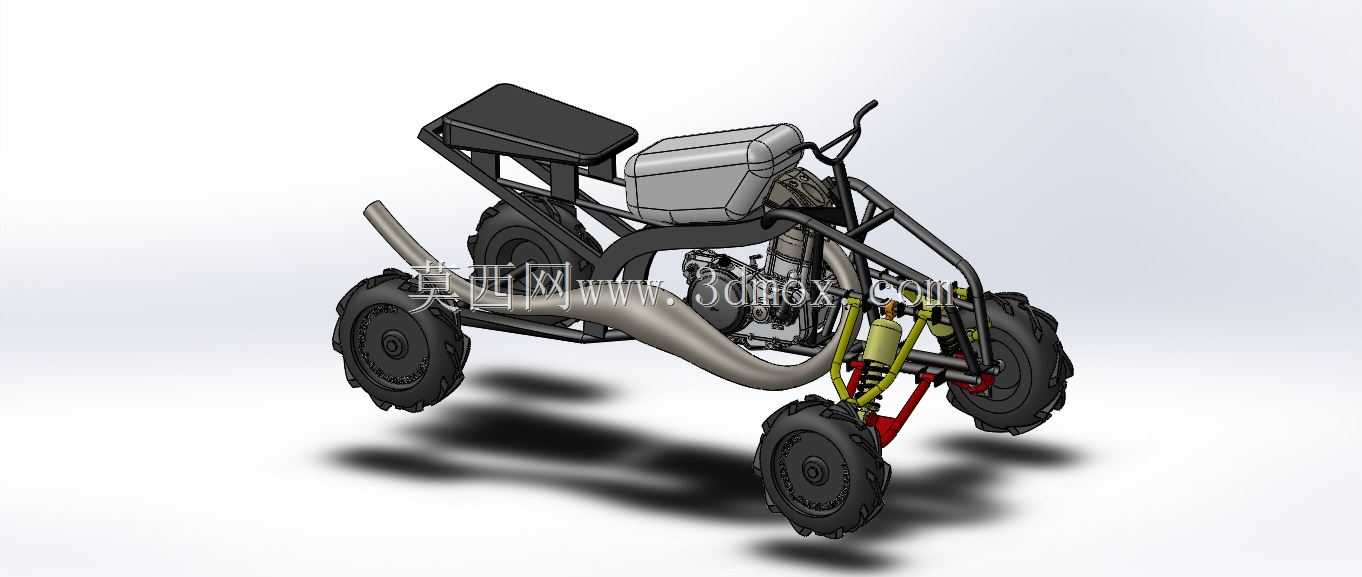

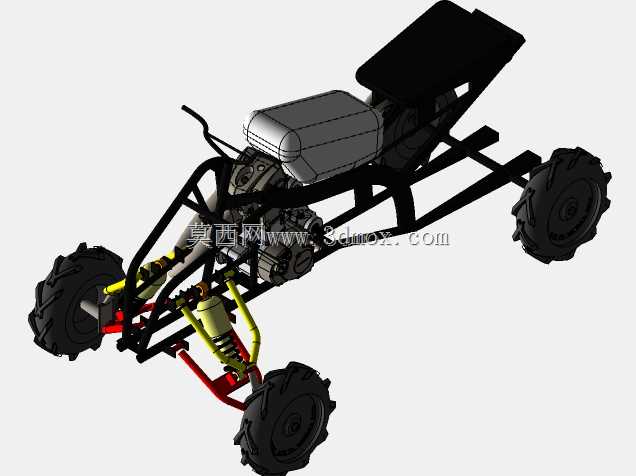

小型越野四轮全地形车结构设计

这款小型四轮越野全地形车，主要面向非铺装路面的短途通行、户外休闲越野、复杂地形作业通勤场景设计，可适配林间小路、山地坡地、泥泞浅滩等常规两轮摩托难以稳定通行的路况，相比大型全地形车具备更小巧的身形，能够穿行于狭窄的林间通道、田埂便道，既可以作为户外爱好者的休闲玩乐载具，也可作为林区巡检、山地农牧作业的短途代步工具，满足小负载下的复杂地形移动需求。

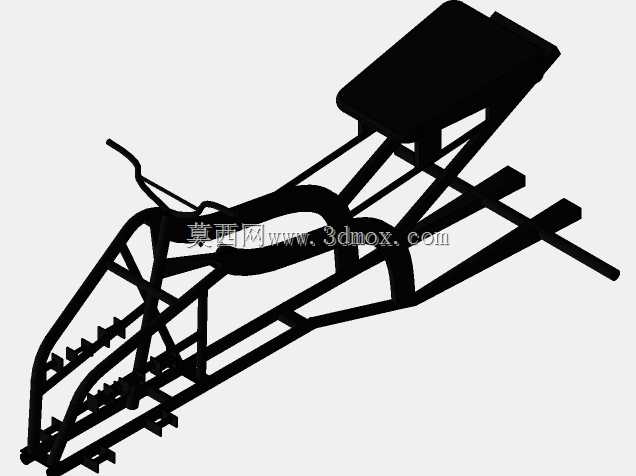

整车采用外露管式桁架车架设计，以高强度钢管弯折焊接形成主体承载结构，省去了全覆盖式的外观覆盖件，在降低整车自重的同时，也便于日常对动力、传动部件的检修维护，车架结构围绕动力单元、驾乘位、行走系统做了针对性的受力强化，在颠簸路面行驶时可均匀分散路面传递的冲击载荷，避免车架出现应力集中变形。动力单元采用单缸内燃发动机横置布局于车架中部位置，匹配大曲率弯曲的排气管道，排气尾管向车身侧后方延伸，既可以避免排气高温对驾乘人员造成影响，也能通过长管路优化排气回压特性，适配小排量发动机的动力输出特性，保障低转速区间的扭矩输出，满足越野场景下的动力需求。

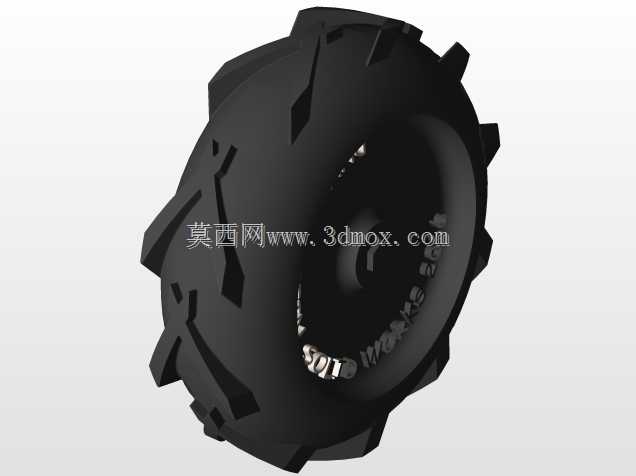

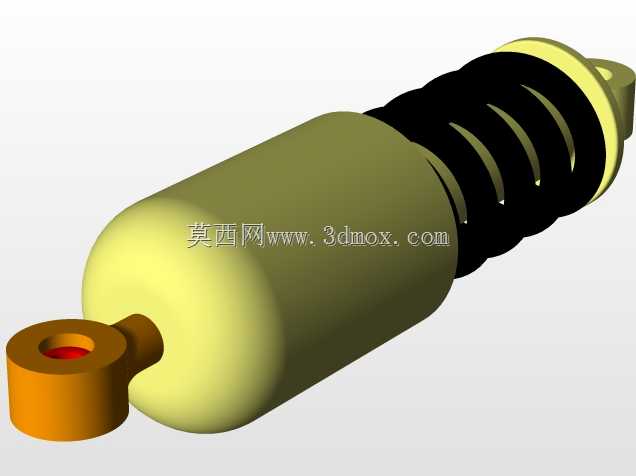

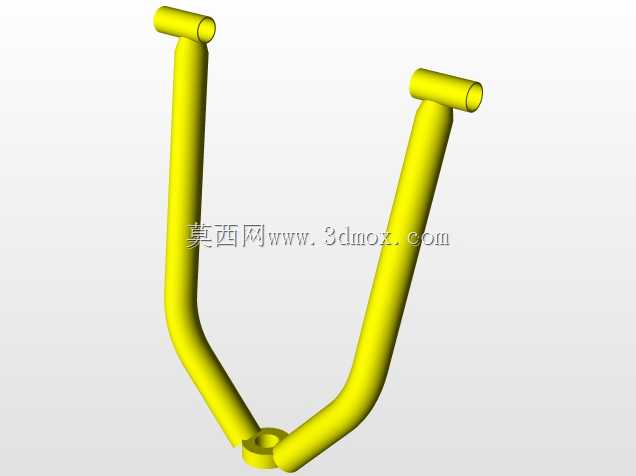

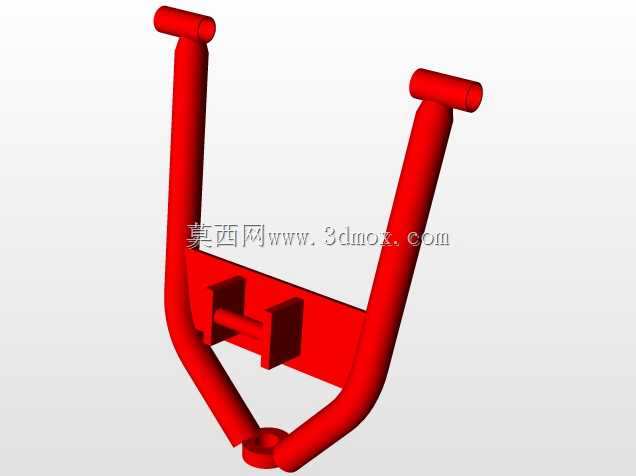

行走系统采用前单轮后双轮的三轮？不，四轮布局，前轮配备长行程螺旋弹簧配合减震阻尼结构的独立悬挂，减震器上端与车架上部连接，下端固定于前轮转向节支架，可在车轮遇到路面凸起或凹陷时提供充足的跳动行程，缓冲路面带来的竖向冲击，大颗粒深花纹的越野轮胎具备更强的非铺装路面抓地力，可在泥泞、砂石路面减少打滑概率。驾乘位设置了单座软垫座椅，位置靠后以平衡整车前后轴荷，手把式转向结构直接连接前轮转向机构，操控逻辑与跨骑摩托一致，降低了使用者的学习成本。

在安装边界设计上，整车宽度控制在窄体区间，可顺利通过宽度一米左右的狭窄通道，轴距适配小型车的转弯半径需求，在狭小空间内也可完成转向调头，车架预留了后置置物架的安装点位，可根据使用需求加装小型载物筐、工具挂载支架，拓展实际使用场景下的载物能力，各部件的安装接口均做了通用化设计，常规的摩托易损配件均可直接适配替换，降低后期的维护成本。
