抱箍式长行程直线夹持执行机构

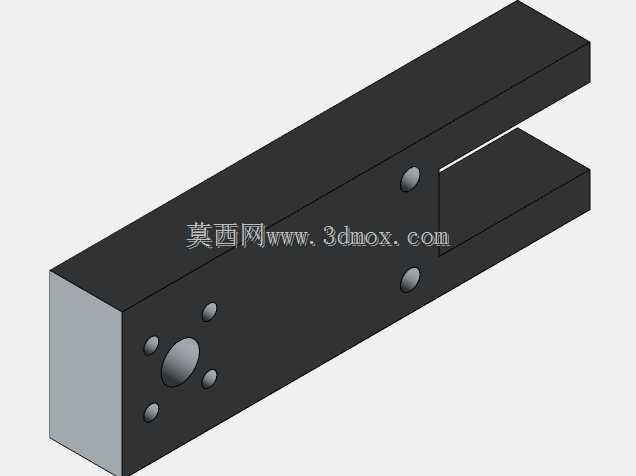

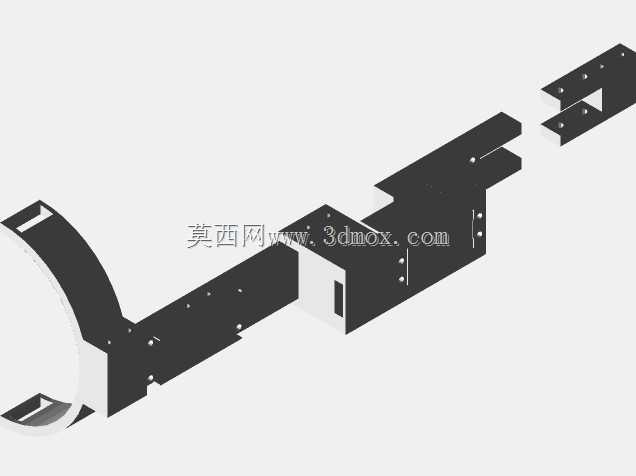

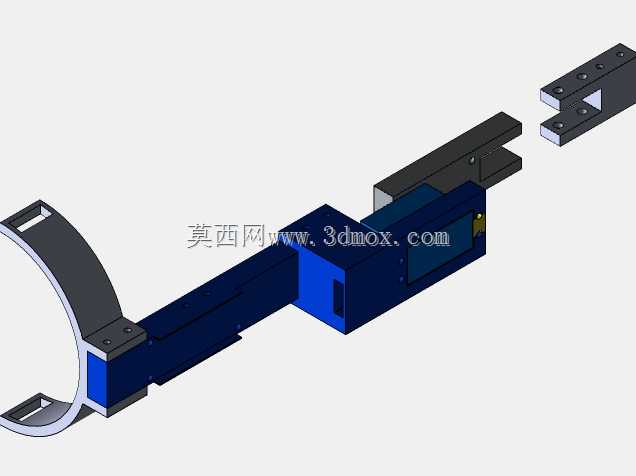

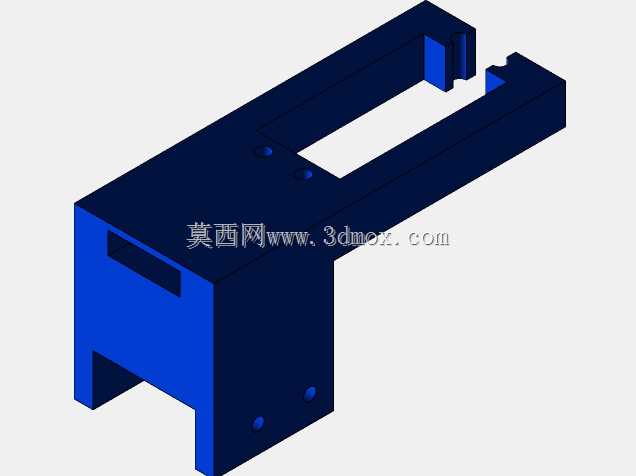

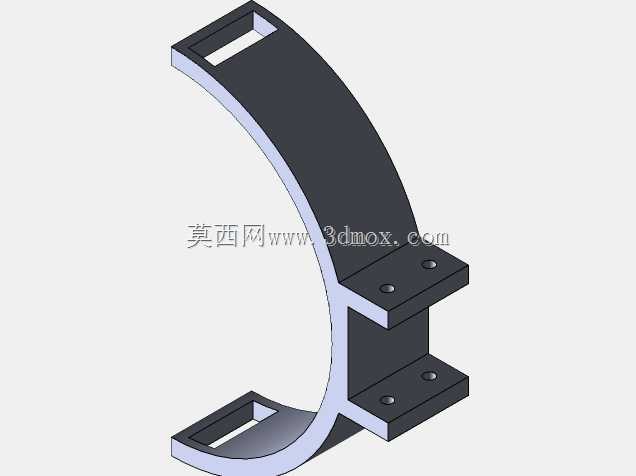

　　该构件属于工业现场常用的末端夹持执行类组件，主要适配需要在长条形型材、杆状工件上完成定点夹持、辅助定位的作业场景，常见于自动化装配线的工件移栽工位、管材加工设备的进料定位单元、检测设备的工件固定模组中，可配合气动或电动驱动源完成对工件的夹紧、释放动作，也可作为辅助支撑结构搭载在移动模组上，拓展末端执行器的作业覆盖范围。从结构设计逻辑来看，整体采用分体式拼接架构，主体承载段为矩形截面的长梁结构，梁体内部预留驱动元件安装腔，可容纳气缸、电动推杆这类直线驱动部件，腔室侧壁预留安装孔位，可直接通过内六角螺栓完成驱动元件的固定，无需额外设计转接支架，减少装配累计误差。梁体一端集成C型抱箍结构，抱箍的圆弧接触面做了加厚处理，

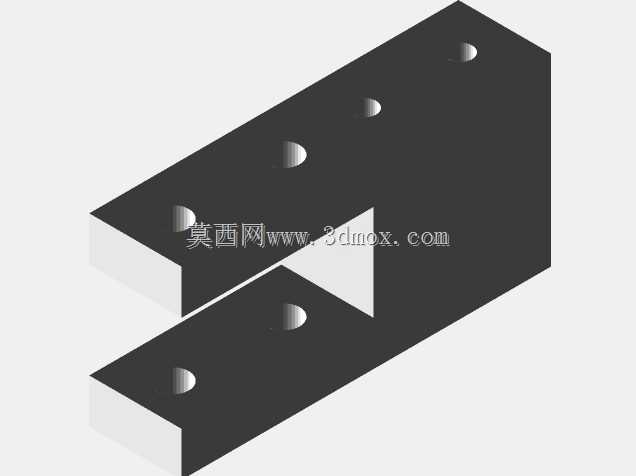

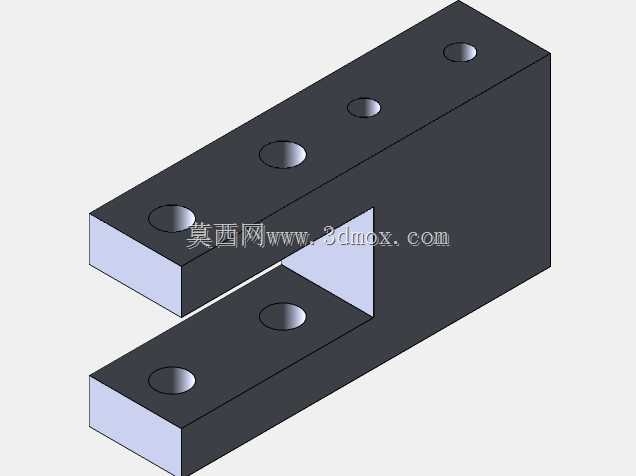

　　接触面可根据实际安装的杆径更换适配的垫片，抱箍与梁体的连接位置设置了加强筋结构，避免夹持受力时连接位置出现应力集中导致的形变，抱箍的锁紧采用双侧螺栓压紧方式，相比单螺栓锁紧，受力更均匀，安装后不会出现偏摆，能保证梁体与安装杆的同轴度误差控制在较小范围内。梁体另一端为夹爪安装端，采用上下分体式夹爪座设计，夹爪座与梁体之间通过燕尾槽结构配合，可根据夹持行程需求调整夹爪的伸出长度，调整到位后通过侧面的紧定螺钉完成锁止，夹爪座上预留了多组标准安装孔，可适配平口夹爪、V型夹爪、仿形夹爪等不同类型的夹持端头，满足不同外形工件的夹持需求。从安装边界来看，主体梁体的长度方向尺寸适配常见的200-400mm行程需求，

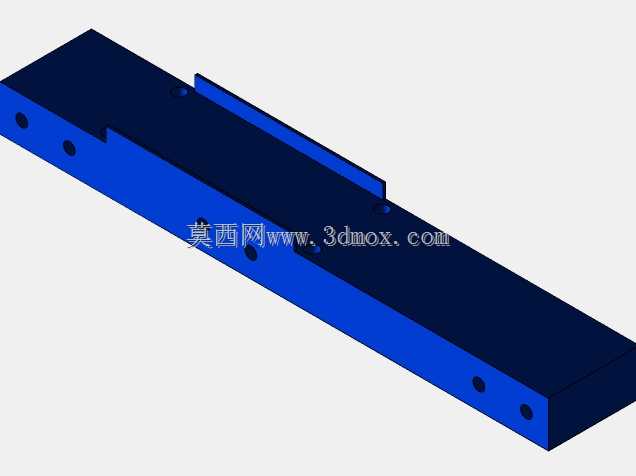

　　矩形截面的宽度与高度尺寸控制在常规工业铝型材的适配范围内，可直接搭配标准铝型材连接件完成整机搭载，不需要额外定制转接件；抱箍的内圆弧直径适配工业现场常用的直径30-50mm的圆杆安装基准，安装时不需要对原有设备的杆架做二次加工，直接松开抱箍螺栓套入安装杆，调整到目标角度与位置后锁紧即可，拆装效率较高。在实际使用过程中，该结构的受力路径经过优化，夹持作业时的反作用力会通过梁体直接传递到抱箍安装位置，不会对内部的驱动元件产生径向载荷，能有效延长驱动元件的使用寿命；梁体侧面预留了传感器安装槽，可直接嵌入磁性开关、接近开关这类位置检测元件，实时反馈夹爪的开合位置，方便接入设备的控制系统完成闭环控制。

　　结构上所有的连接孔位均采用标准公制螺纹规格，日常维护更换易损件时不需要定制特殊规格的紧固件，夹爪的开合导向面做了耐磨处理，长时间往复运动不会出现明显的磨损间隙，能长期保持夹持精度。该结构在设计时充分考虑了现场改装的适配性，不需要对原有设备做大规模改造，即可直接加装在现有杆架结构上，快速拓展设备的夹持功能，对于中小批量的自动化改造项目来说，能大幅缩短设计与装配周期，降低改造成本。
