工业厂区物料转运装卸坡道结构设计

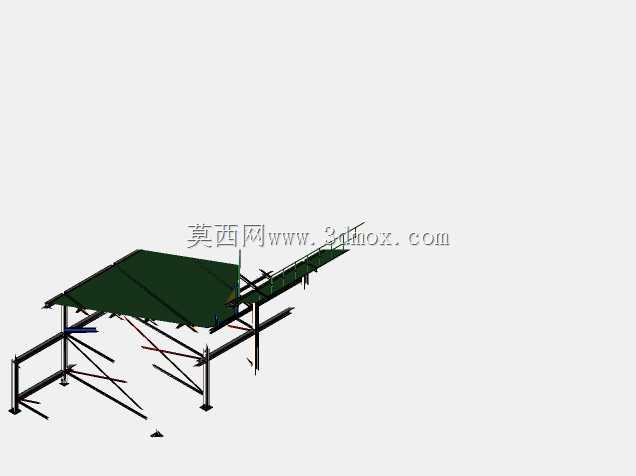

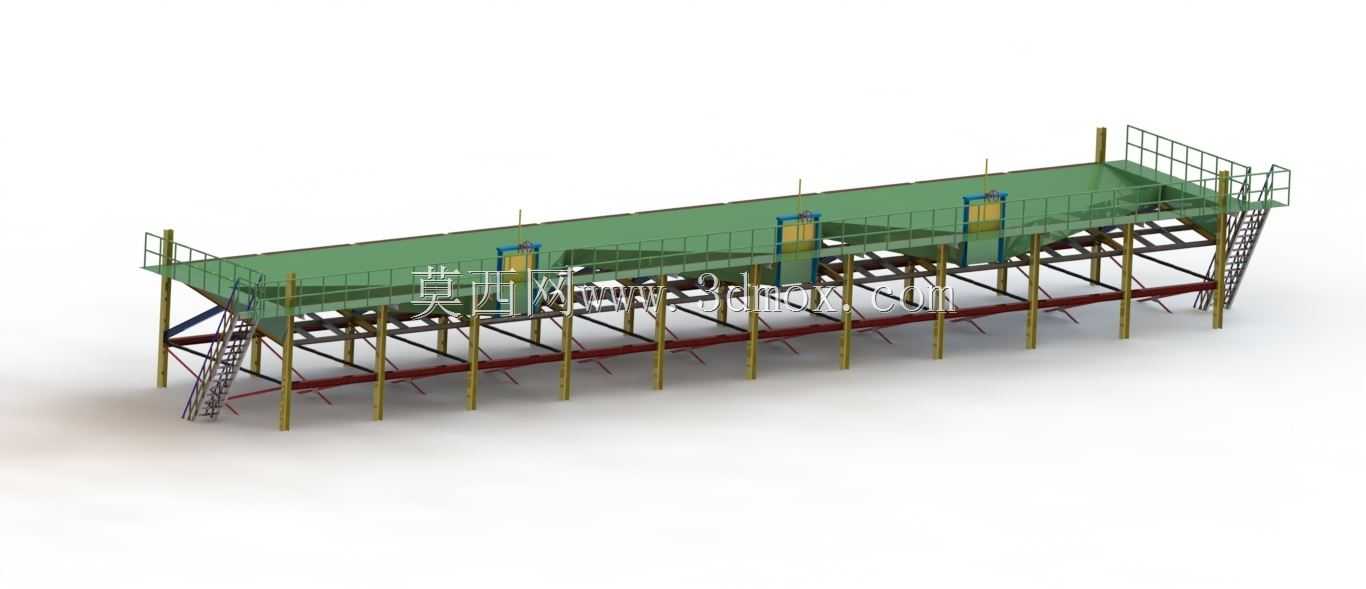

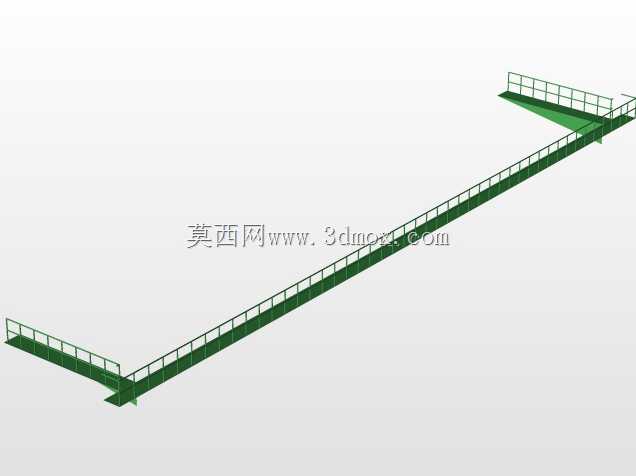

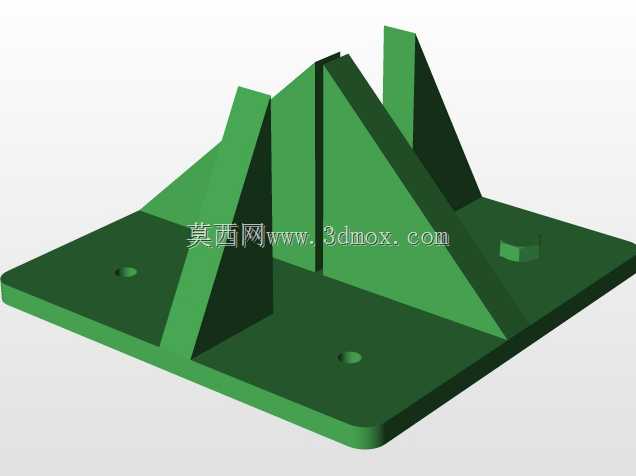

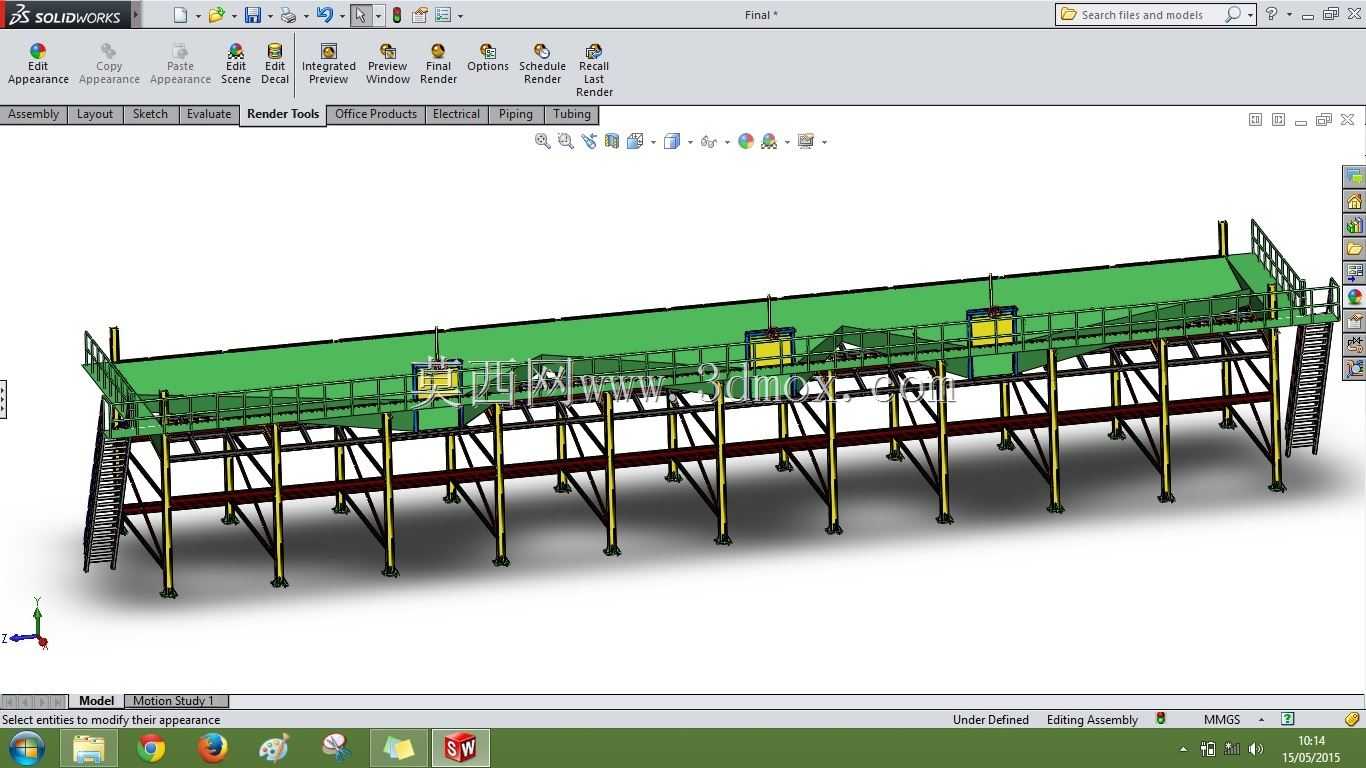

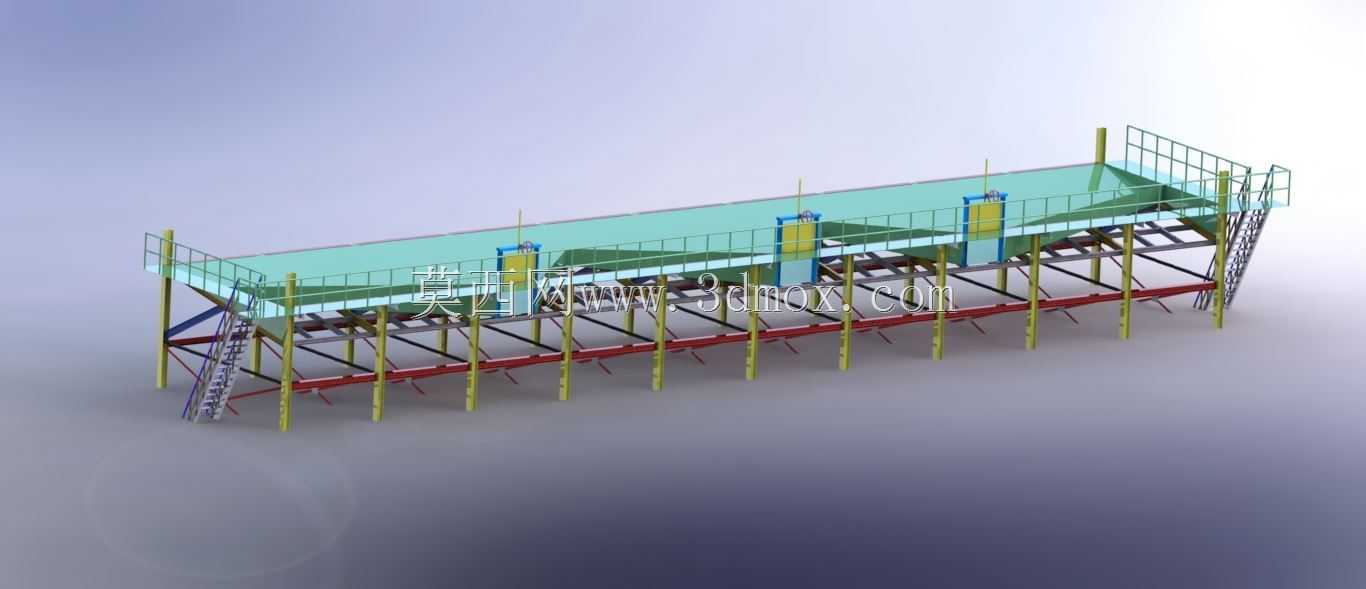

这套装卸坡道的三维结构设计，主要面向厂区内固定装卸点位的物料转运场景，适配常规货运车辆与厂区地面的高度差，解决无标准装卸货台区域的设备、货物上下转运需求，可覆盖生产车间出货口、仓储区临时装卸点、厂区内跨高度物料接驳等多种使用场景，避免临时搭设坡道的结构不稳、尺寸不匹配问题。从结构设计逻辑来看，整体采用模块化钢结构框架作为承载主体，主支撑立柱采用等间距排布设计，根据不同点位的额定承载需求调整立柱截面规格与斜撑排布密度，斜向支撑与主立柱、主横梁之间采用刚性连接，抵消坡道满载时的横向剪切力与纵向载荷，避免长期使用出现结构形变。坡道作业面采用防滑花纹钢板铺设，作业面两侧设置全高度防护栏杆，栏杆中部设置挡脚条，防止作业过程中工具、小型物料从坡道侧边滑落，坡道两端设置带防滑踏步的登高梯，梯段两侧同步设置扶手，方便作业人员上下通行，坡道与地面、货运车辆接驳的两端设置过渡搭接板，消除衔接处的高度差，避免手动液压叉车、小型转运设备通行时出现卡滞、颠簸。设计阶段优先考虑安装边界的适配性，整体坡道的宽度适配厂区主流手动转运设备、电动托盘车的通行宽度，支撑结构的底部设置可调式地脚，可根据安装地面的实际平整度调整支撑高度，抵消地面沉降、铺装不平带来的水平度偏差，无需对安装地面做大规模硬化找平处理，降低现场安装的施工成本。防护栏杆的高度符合工业作业平台的安全防护要求，栏杆立柱与主横梁采用螺栓连接，便于后期根据实际使用需求调整栏杆开口位置，适配不同方向的物料接驳需求。坡道的主框架分段设计，单段构件的重量适配厂区常规起重设备的吊装能力，无需大型吊装设备即可完成现场组装，各分段之间采用高强度螺栓拼接，拼接位置设置定位销，保证现场组装的尺寸精度，避免拼接处出现台阶影响通行。作业面下方的支撑横梁排布密度经过载荷校核，可满足满载托盘车通行时的局部承载要求，避免局部载荷过大导致作业面凹陷变形，斜撑结构的排布避开了坡道下方的管线敷设空间，安装后可在坡道下方布设厂区动力管线、照明线路，充分利用场地空间。
