汽车膜片弹簧离合器结构设计

这款离合器是手动挡汽车传动系统中的核心部件，主要搭载于前置前驱乘用车型的发动机与变速器之间，承担动力接合、切断与过载保护的核心作用。在车辆实际运行场景中，当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧内端前移，膜片弹簧以支撑环为支点发生弹性形变，带动压盘向后移动，解除对从动盘的压紧力，此时发动机飞轮与从动盘之间的摩擦传动完全中断，驾驶员可顺畅完成挡位切换操作；当缓慢松开踏板时，膜片弹簧逐渐恢复形变，推动压盘逐步压紧从动盘，将发动机输出的扭矩平稳传递至变速器输入轴，实现车辆平稳起步，同时在传动系统承受冲击载荷时，摩擦片的微量打滑可吸收冲击，避免传动系零部件过载损坏。

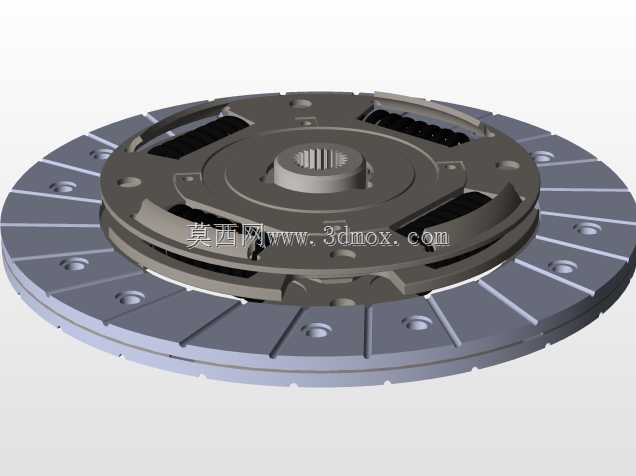

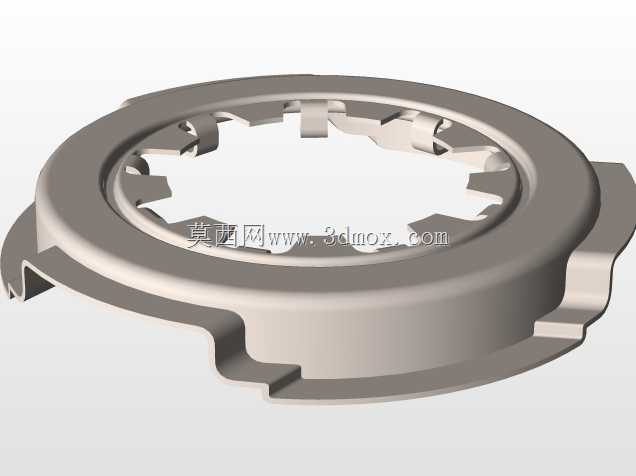

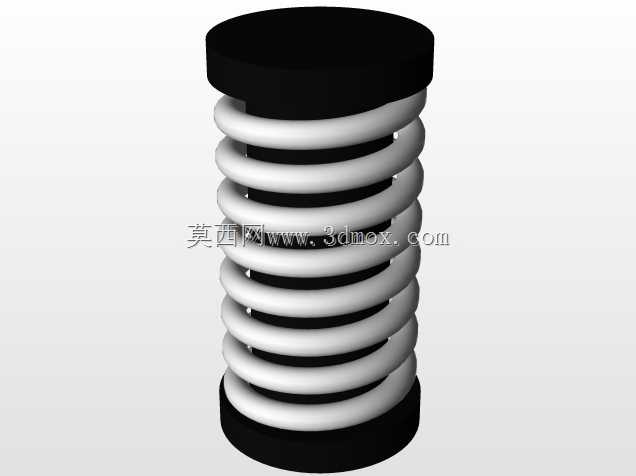

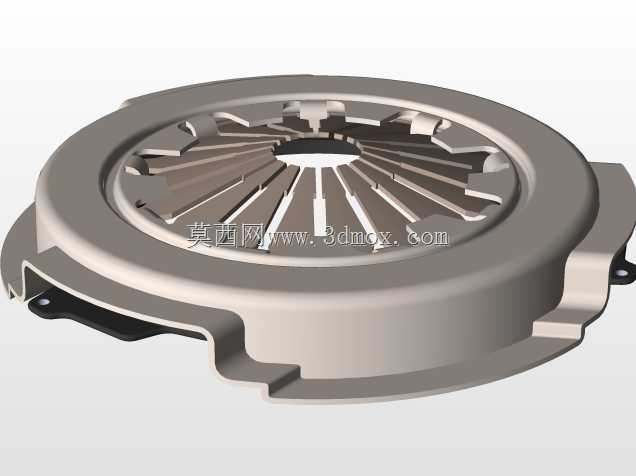

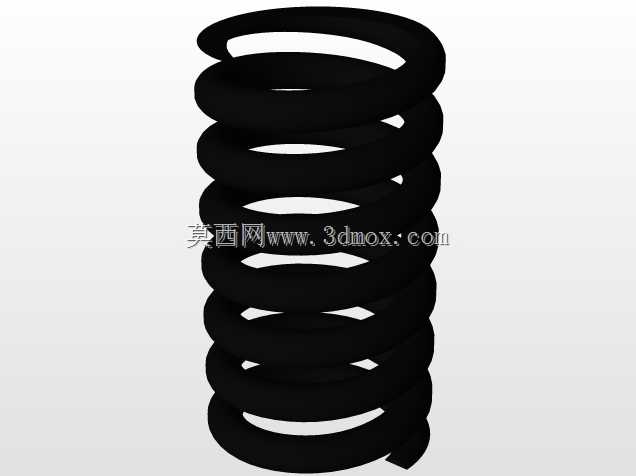

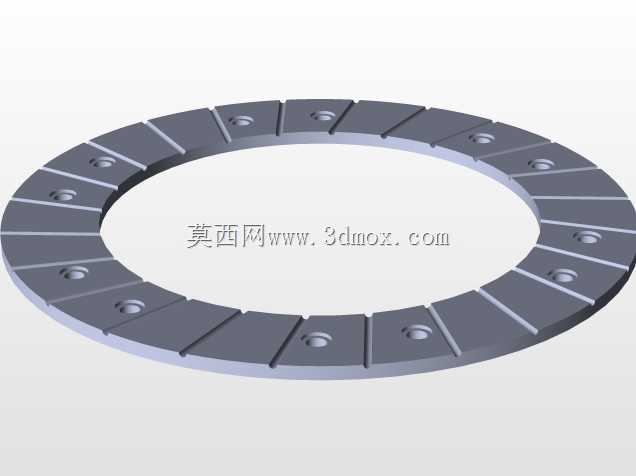

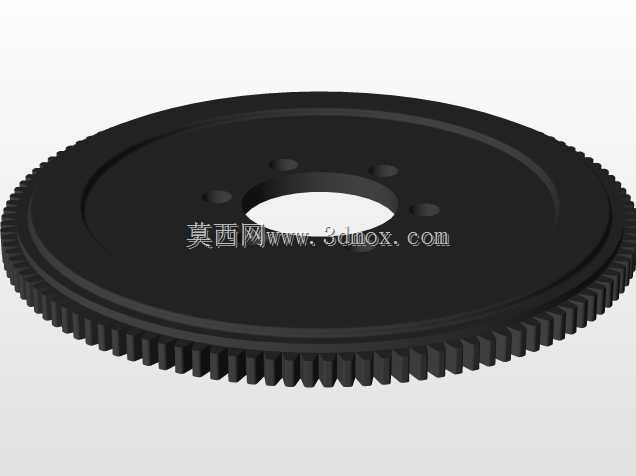

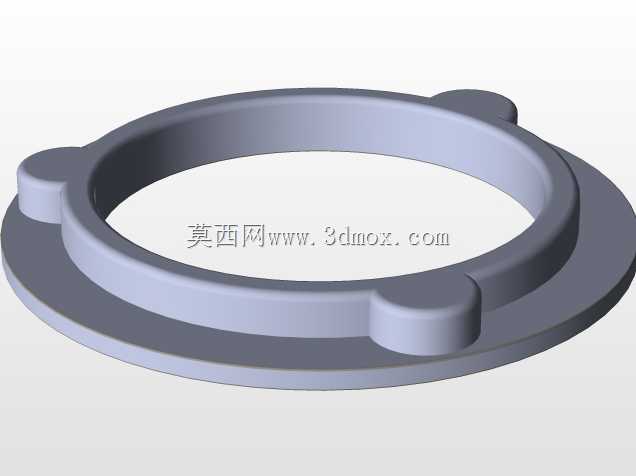

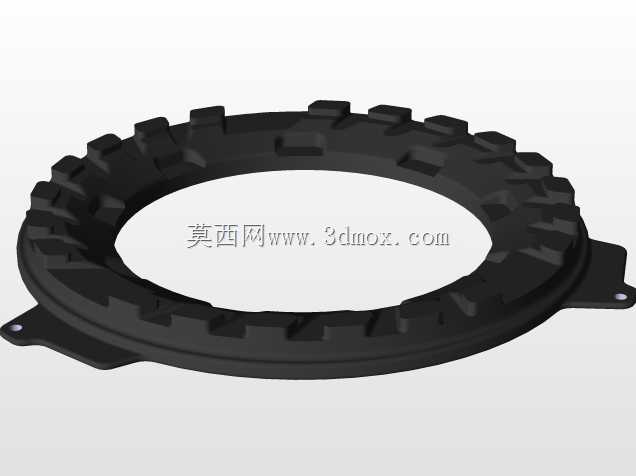

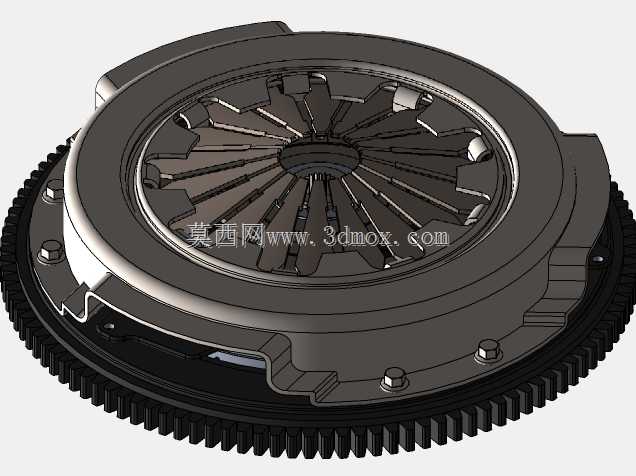

设计过程中优先采用膜片弹簧作为压紧元件，相比传统螺旋弹簧离合器，膜片弹簧兼具压紧弹簧与分离杠杆的双重功能，大幅简化了整体结构，有效降低了总成轴向尺寸，更适配乘用车型紧凑的动力舱布置空间；同时膜片弹簧的非线性弹性特性可保证摩擦片磨损至极限行程内，压紧力始终保持在稳定区间，避免使用过程中踏板力过度升高，降低驾驶员长时间操作的疲劳感。整体结构集成了带启动齿圈的飞轮总成、压盘壳体、膜片弹簧、支撑环、传动钢片、从动盘摩擦片等核心部件，飞轮外缘的齿圈可与启动电机驱动齿轮啮合，满足发动机启动的啮合需求。

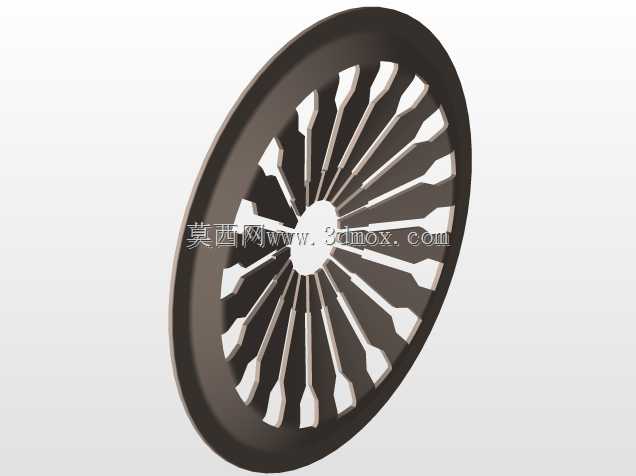

安装边界方面，总成通过飞轮端面的定位止口与发动机曲轴输出端同轴定位，依靠周向布置的紧固螺栓完成与飞轮的刚性连接，从动盘通过内花键毂与变速器输入轴配合，可沿轴向小幅滑动，保证分离与接合过程的顺畅性；压盘壳体周向设置多组传动钢片，既可以传递飞轮输出的扭矩，又能为压盘的轴向移动提供导向，保证压盘压紧过程中受力均匀，避免偏磨导致的摩擦片寿命下降。膜片弹簧采用径向开槽设计，开槽末端设置工艺孔避免应力集中，提升弹簧反复形变过程中的疲劳寿命，分离指端经硬化处理，降低与分离轴承长期接触的磨损量，整体结构兼顾了传动效率、操作舒适性与使用寿命，完全满足家用乘用车日常通勤、城郊通行等多场景下的动力切换需求。
