九十度弯角软管端连接接头结构设计

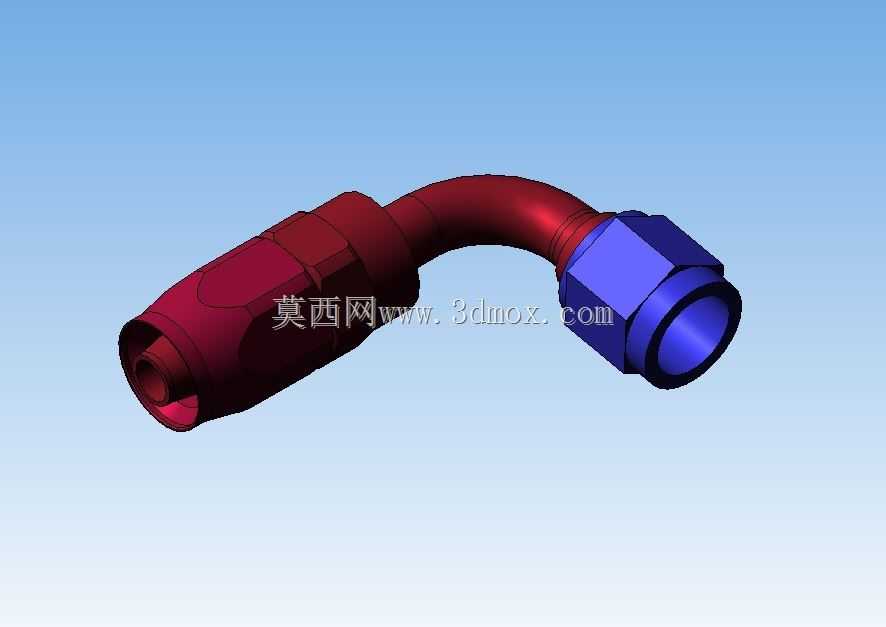

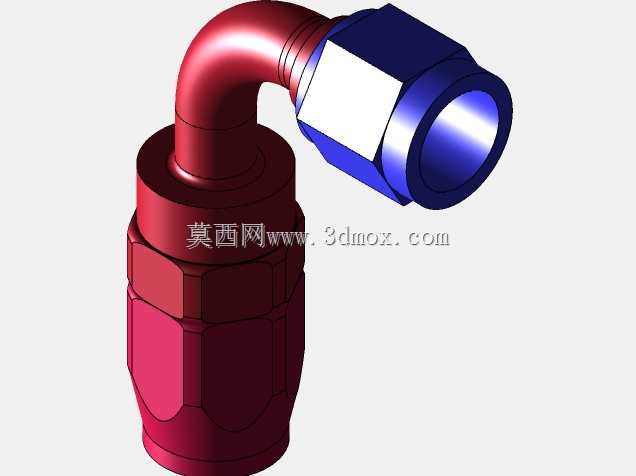

这款九十度弯角软管端接头，主要应用在液压系统、气动传输管路、燃油输送回路等空间受限的管路布设场景中，能够在不额外增加管路弯折应力的前提下，完成管路走向的九十度转向，避免软管因小半径强制弯折出现的内层破损、通径缩窄、使用寿命骤降等问题，在工程机械液压管线、汽车燃油管路、工业气动设备排布、机床润滑回路等场景中都有广泛的使用需求。从实际使用功能来看，该接头两端分别适配硬管安装端与软管扣压端，弯角结构能够让管路沿设备壳体、机架侧壁平顺排布，减少管路外凸占用的安装空间，同时降低管路与周边结构件发生摩擦干涉的概率，保障管路长期运行的稳定性。接头一端的六角结构为安装施力位，能够配合标准扳手完成接头与对应接口的锁紧操作，锁紧过程中不会对接头内部密封面造成额外偏转应力，保障密封配合的精度；另一端的扣压结构在装配时会与软管外层增强层、内胶层紧密压合，形成可靠的防拔脱结构，能够承受管路内部额定工作压力下的轴向拉力，避免压力波动时接头与软管脱开引发的介质泄漏问题。在设计思路上，这款接头的弯角过渡段采用大圆弧流线型结构，没有尖锐的转角突变，能够降低介质在转向位置的流动阻力，减少管路内部的压力损失，同时避免介质长期冲刷转角位置引发的局部冲蚀磨损，延长接头的整体使用寿命。接头内部的通径保持全程等径设计，不会在弯角位置出现通径缩小的问题，保障介质传输的流量稳定性，避免因通径变化引发的紊流、振动、噪音等问题。在安装边界方面，该接头的六角对边尺寸符合标准紧固件的施力空间要求，安装时预留标准扳手的操作空间即可完成锁紧作业，不需要特殊的定制工装；弯角的两端接口轴线保持严格的垂直关系，安装后能够让软管沿预设方向平顺延伸，不会出现额外的扭曲应力；接头的整体轴向与径向尺寸经过紧凑化设计，能够适配设备内部狭窄的安装空间，在多管路密集排布的场景中，也能合理控制相邻管路之间的间隙，避免管路工作振动时发生相互碰撞摩擦。接头的密封配合面采用高精度加工，能够与对应接口的密封结构紧密贴合，在额定工作压力范围内不会出现渗漏问题，适配矿物液压油、压缩空气、燃油等多种常见传输介质的使用要求。
