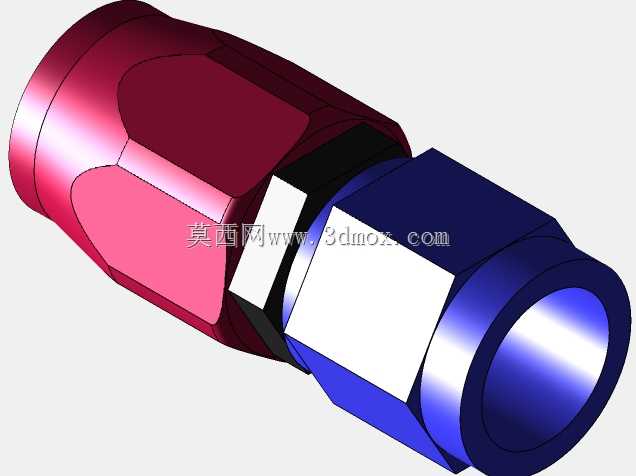

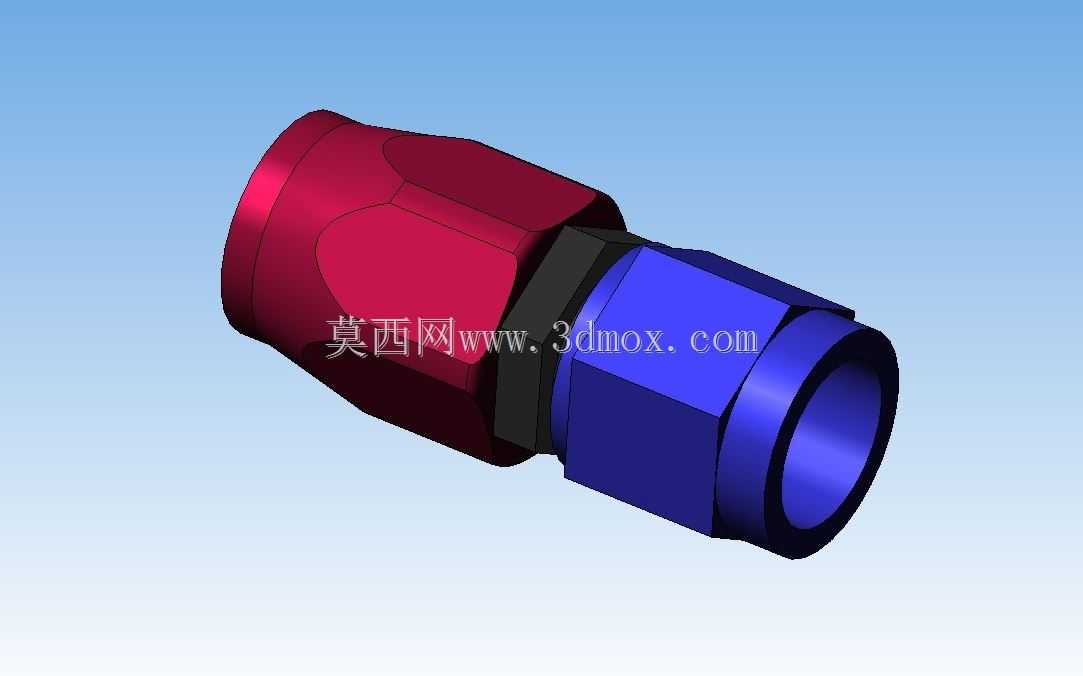

可旋转式液压软管端直通接头结构设计

这款旋转软管端直通接头，主要应用于液压系统、气动传输系统的柔性管路连接场景，覆盖工程机械液压管路、工业设备气动回路、农业装备输油管路、机床润滑管路等多个作业领域，解决柔性软管与硬管端、设备接口连接时的管路扭转、应力集中问题，避免软管在设备部件摆动、管路震动过程中出现过度弯折、接头松脱、密封失效的故障。在实际设备运行过程中，带压流体从硬管端进入接头后，可顺畅通过内部流道输送至连接的软管侧，接头的旋转结构允许软管端相对于硬管连接端做周向小角度转动，抵消设备运行时管路随部件位移产生的扭转应力，大幅延长软管的使用寿命，降低管路系统的运维更换频率。从产品功能特性来看，接头两端分别适配硬管外螺纹连接与软管扣压连接，中部设置的密封隔层结构可在旋转状态下保持可靠的流体密封，杜绝带压油液、气体的渗漏问题，接头外部的六角结构设计，完全适配标准扳手的夹持需求，方便现场安装时的拧紧操作，无需定制专用工装即可完成装配作业。在设计思路上，这款接头优先考虑管路连接的可靠性与安装便捷性，内部流道采用等径过渡设计，避免流道截面突变产生的流体压损，减少流体在接头内部的紊流与冲蚀，旋转配合面采用小间隙配合设计，既保证转动的灵活性，又能配合密封件实现高压工况下的密封性能，外部棱角全部做倒钝处理，避免安装过程中划伤操作人员、割伤软管表层。从外形尺寸与安装边界来看，接头整体为同轴直通结构，径向最大尺寸为两端六角结构的对边宽度，轴向总长度适配常规AN06规格软管的扣压长度要求，安装时仅需预留扳手操作的径向空间，无需额外预留轴向调整余量，可适配狭小空间内的管路布局，硬管端的螺纹长度符合通用管路连接标准，可直接匹配对应规格的设备接口、硬管接头，无需额外加工转接部件，软管端的扣压尺寸与对应规格的钢丝增强软管、纤维增强软管内径、外层扣压尺寸完全匹配，使用常规扣压机即可完成软管与接头的压装固定，压装后接头与软管的拉脱力满足液压管路的行业使用要求，可承受系统额定工作压力下的轴向拉力不松脱。
