500瓦大扭矩外转子无刷直流电机结构

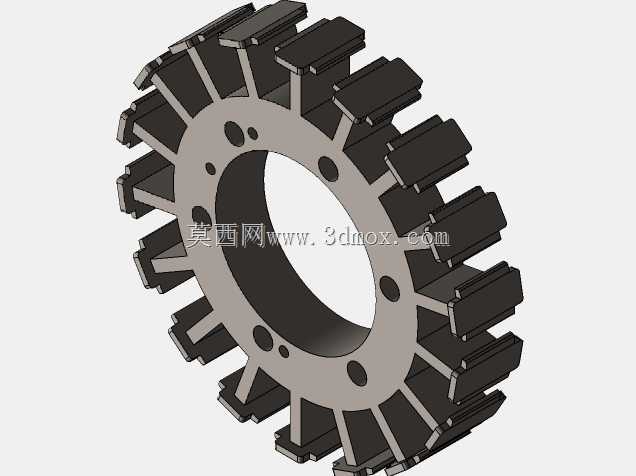

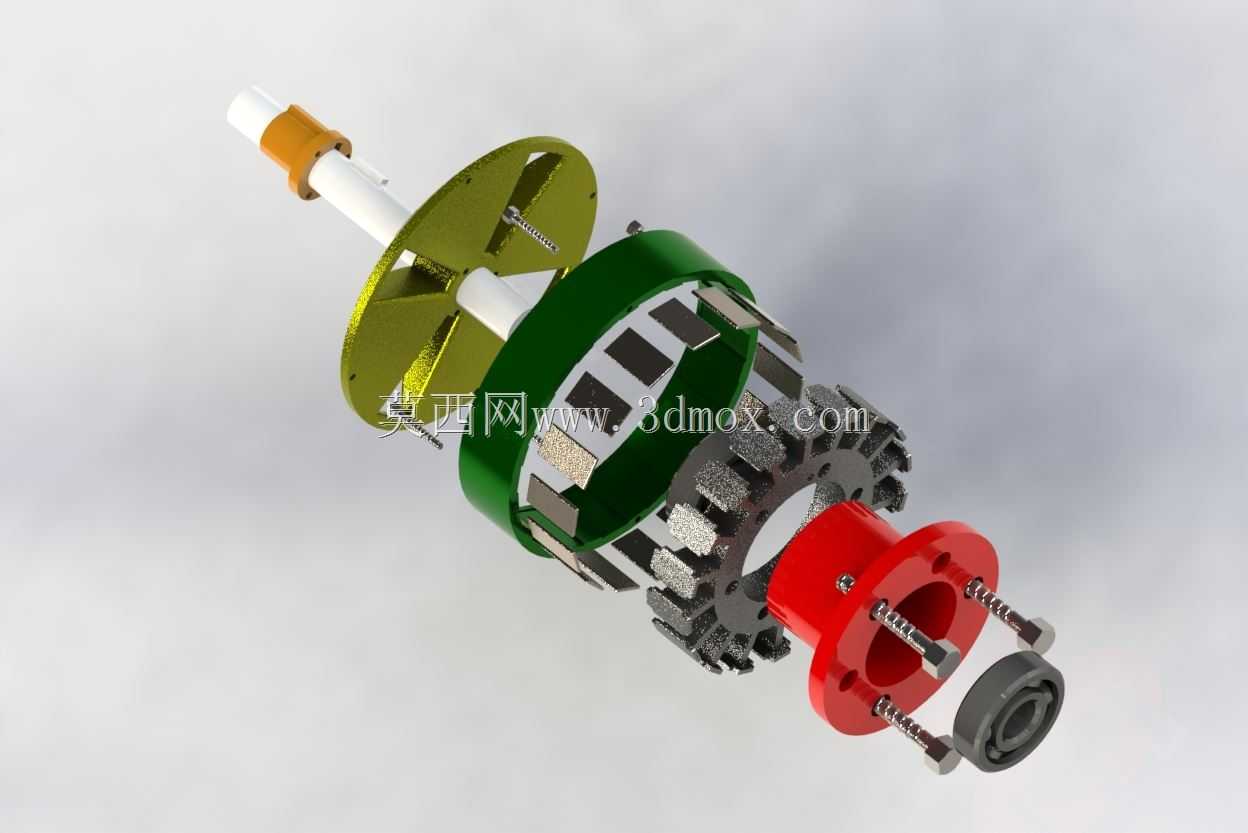

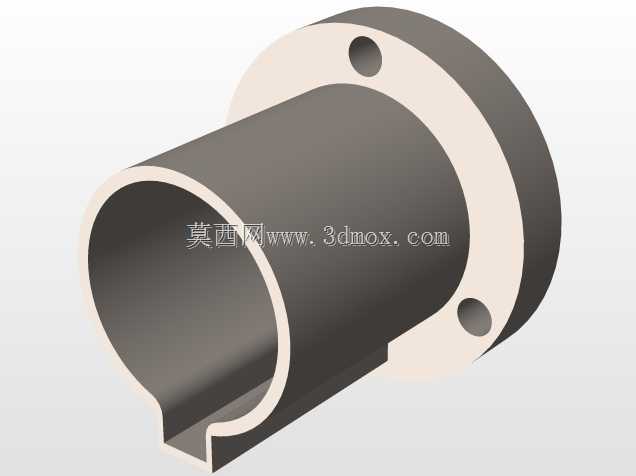

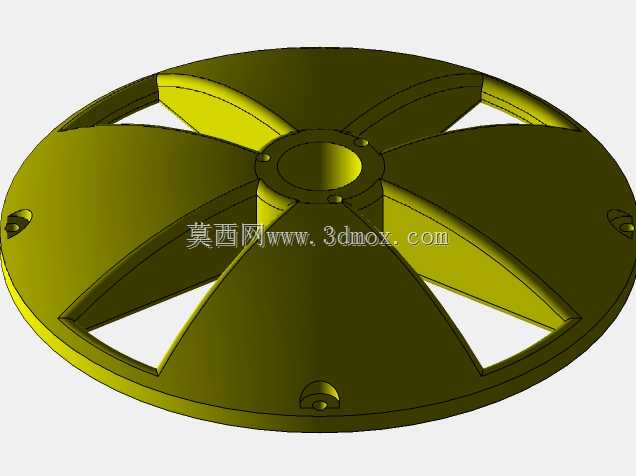

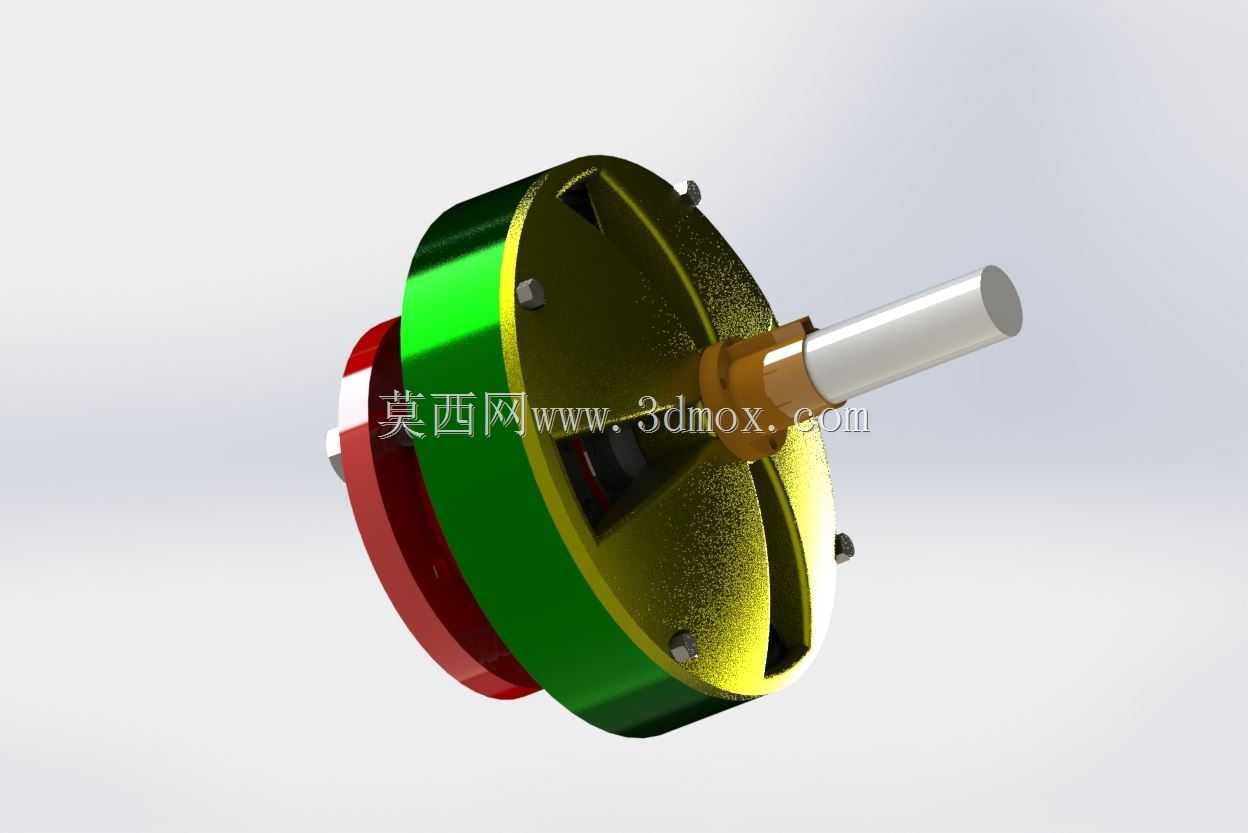

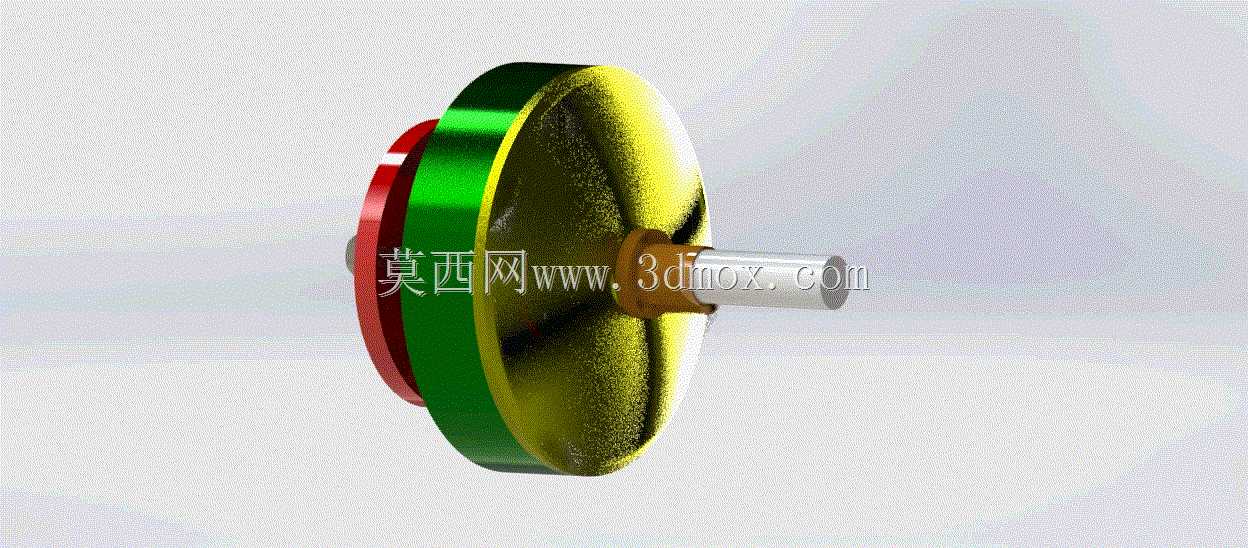

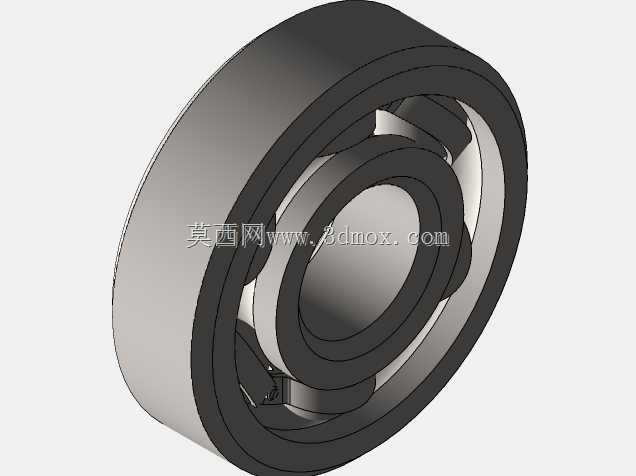

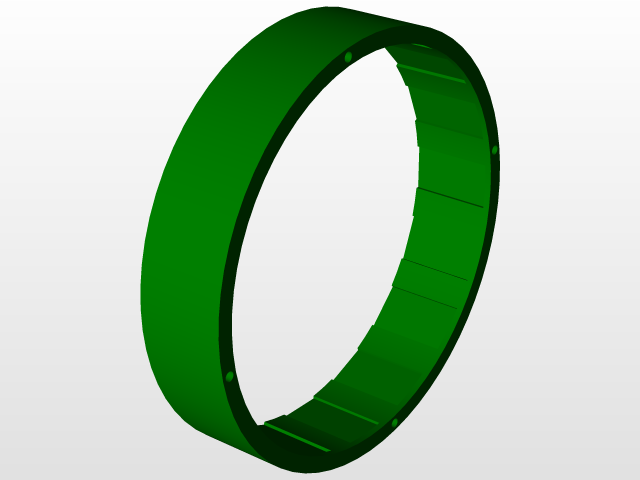

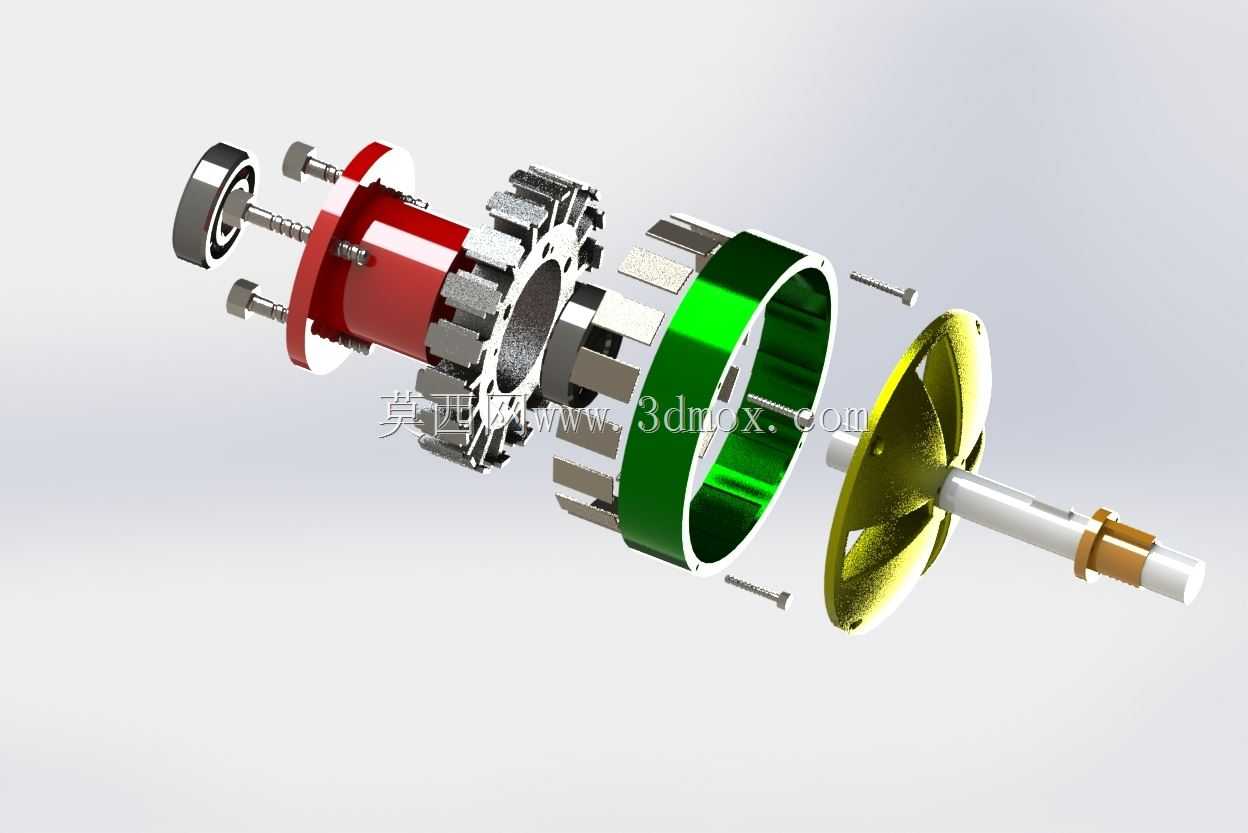

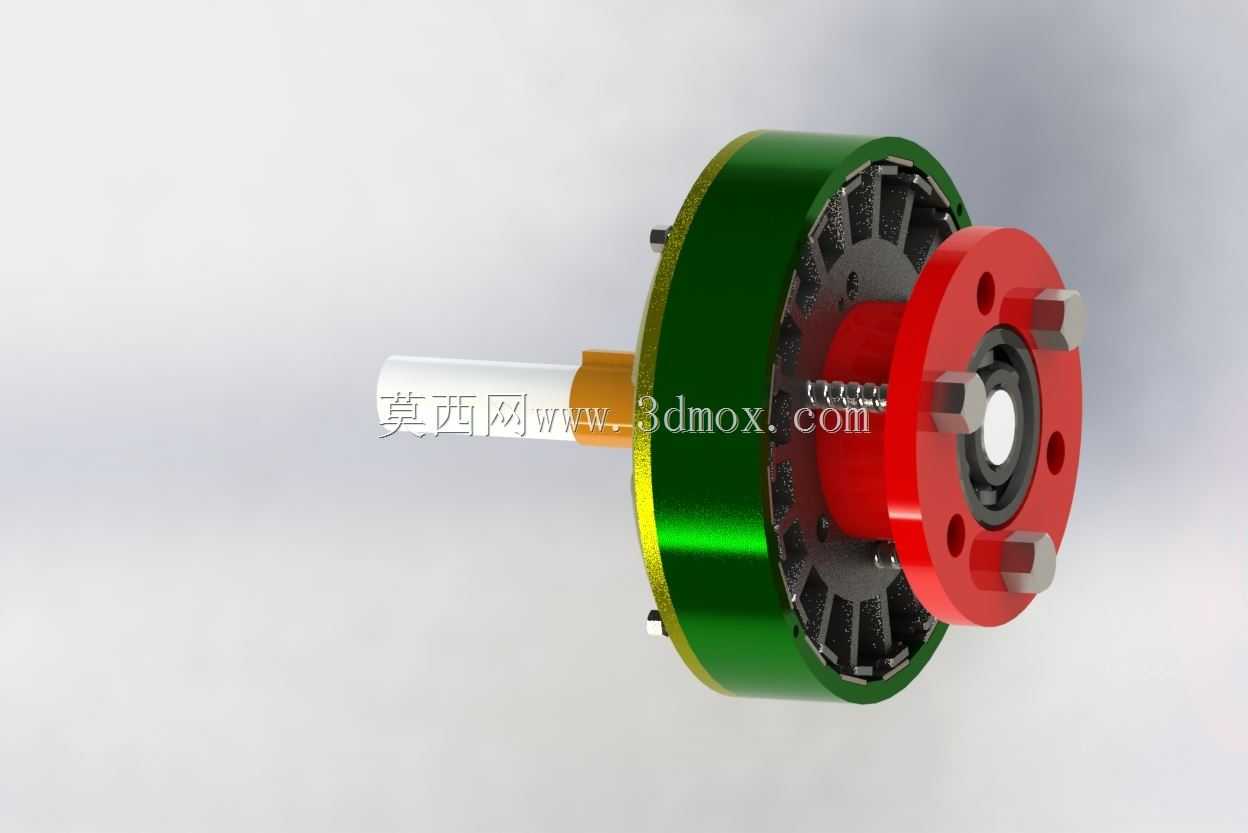

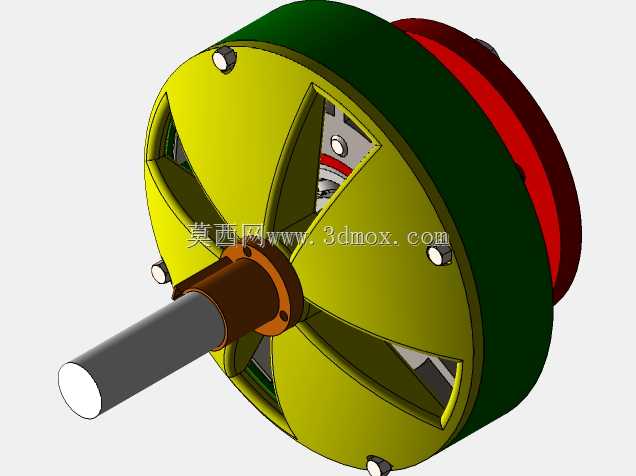

这款无刷直流电机主要面向小型低空无人机、便携电动工具、轻型动力航模等对动力密度、扭矩输出有较高要求的应用场景，作为核心动力输出部件，它能够在紧凑的体积约束下输出稳定的大扭矩，适配螺旋桨直驱、小型传动负载连接等多种动力传递形式，无需额外加装减速结构即可满足多数轻载高速工况的动力需求，有效降低整套动力系统的重量与结构复杂度。从实际用途来看，该结构重点还原了电机的静态装配关系与安装孔位布局，清晰呈现了定子、转子、端盖、输出轴、轴承、紧固螺栓等核心部件的配合逻辑，能够为电机的前期方案验证、安装适配校核、装配工艺梳理提供直观的三维参照，帮助设计人员快速确认各部件的空间占位，避免实际生产装配中出现干涉问题。在功能特性上，这款电机采用外转子结构设计，转子外壳集成磁钢安装位，能够在转动过程中带动配套螺旋桨同步旋转，定子部分预留绕组安装空间，两端通过径向滚珠轴承支撑输出轴，保证轴系转动的同轴度与运转稳定性，端盖位置设计有均匀分布的安装孔，可直接适配无人机机臂、电动工具壳体等安装基座的固定需求，轴端预留的定位结构能够快速完成螺旋桨或传动连接件的锁紧固定，减少装配环节的调整工作量。设计思路上，整个结构优先保障动力传递路径的刚性与同轴度，轴承选型匹配轴系的径向载荷需求，紧固螺栓的排布兼顾连接强度与部件拆装便利性，各部件的壁厚设计在满足结构强度的前提下尽可能控制整体重量，适配轻量化应用场景的需求。从安装边界来看，模型完整还原了端盖安装孔的孔距、轴径尺寸、转子外径、轴向总长度等关键安装参数，能够直接用于安装适配性校核，确认电机与配套安装基座、负载部件的空间匹配度，为后续的结构优化、零部件选型提供可靠的三维参照，也可作为相关机电专业教学中无刷电机结构讲解的直观演示载体，帮助学习者快速理解外转子无刷电机的内部构造与装配逻辑。
