履带行走机构驱动链轮结构设计

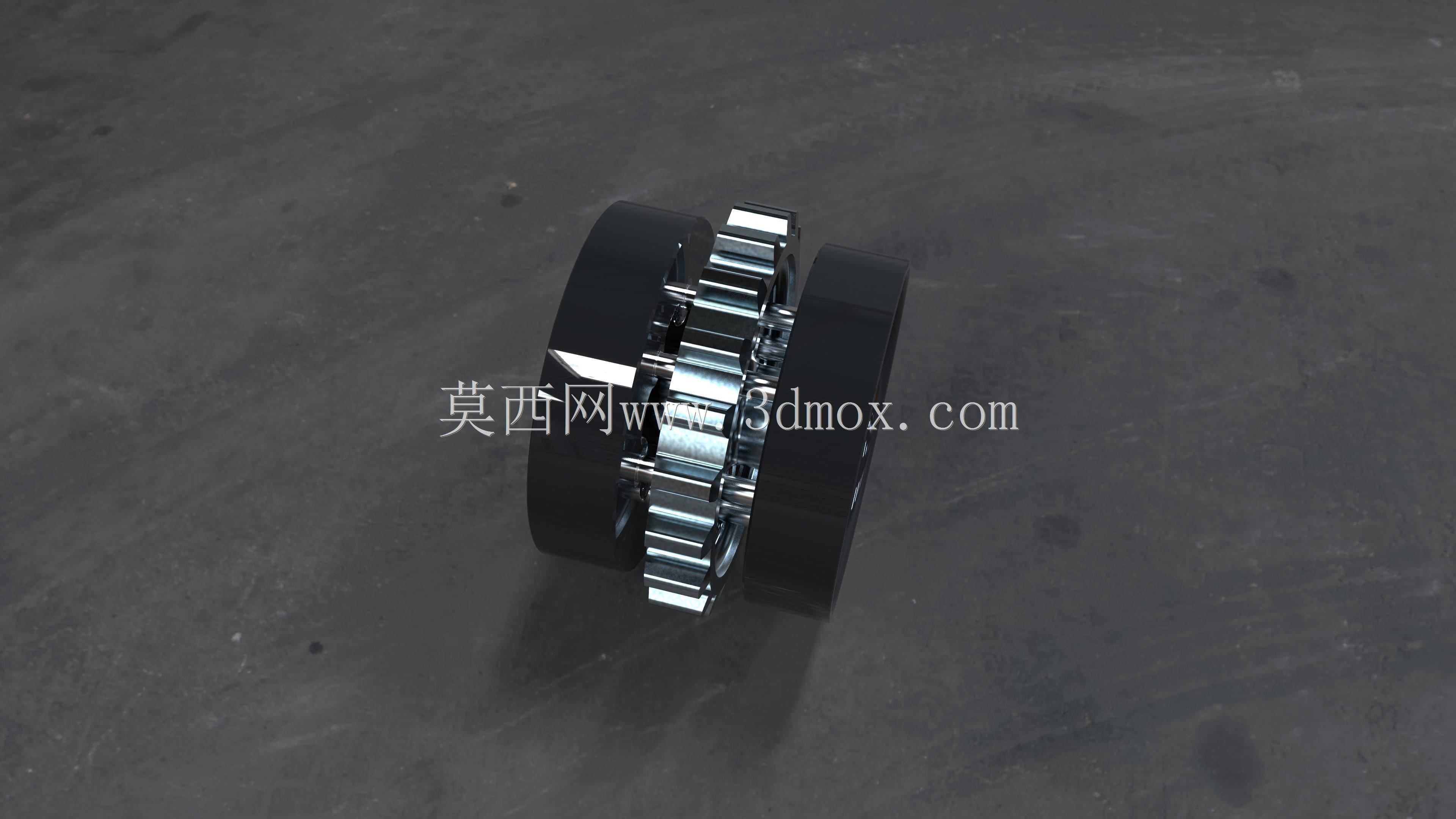

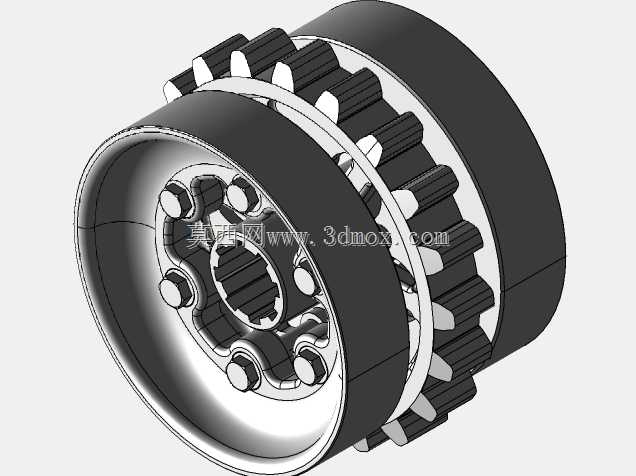

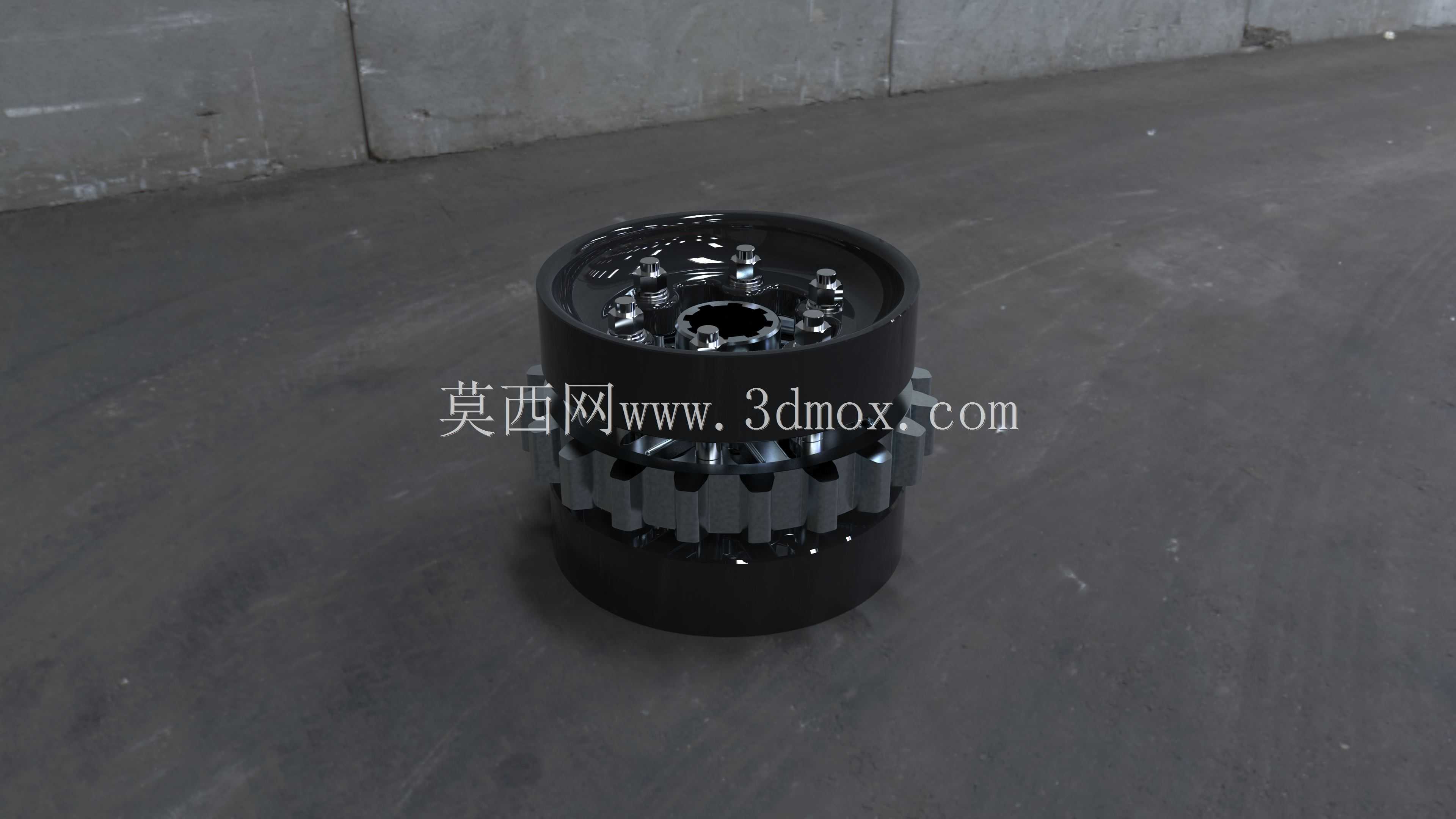

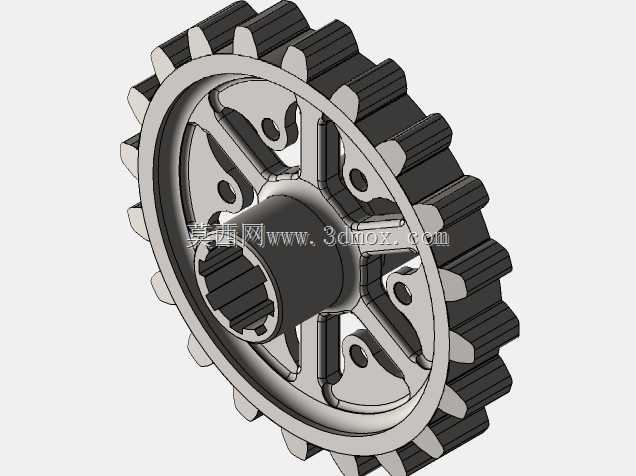

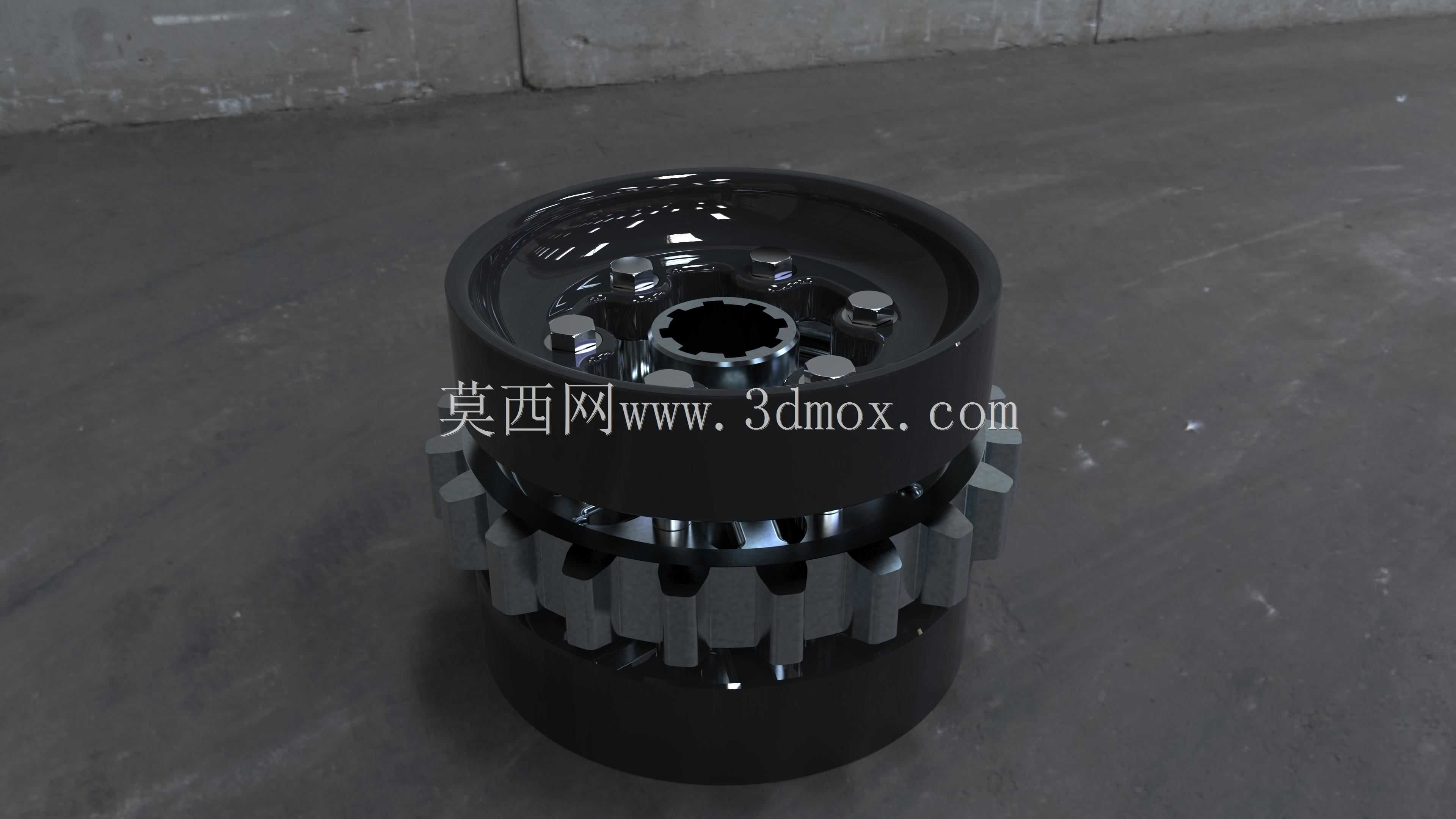

该部件为履带行走系统的核心传力构件，主要应用于小型履带工程车辆、农用履带作业机械、特种履带巡检机器人以及履带式小型运输装备的行走驱动端，是连接行走减速输出端与履带环的关键啮合部件，承担着将动力输出轴的旋转扭矩转化为履带环直线牵拉力的核心作用，直接决定履带装备的行走通过性、负载牵引能力与传动平稳性。在实际作业场景中，该驱动轮安装于履带架的驱动端轴座位置，与履带板上的啮合销套精准配合，运转时轮齿依次嵌入履带节距间隙，通过轮齿与销套的接触啮合带动整条履带循环转动，同时可配合导向张紧装置维持履带环的合理张紧度，避免履带脱轨、跳齿等故障发生，在泥泞、砂石、凹凸不平等非铺装路面作业时，该结构的啮合可靠性远高于轮式行走结构，能够为装备提供足够的接地附着力与爬坡牵引力。从设计思路来看，该驱动轮采用分体组合式结构设计，主体轮体分为外圈啮合齿圈、中间连接轮毂与内圈花键安装座三个功能区段，外圈齿形采用与履带节距完全匹配的渐开线啮合齿型，齿侧预留了合理的啮合间隙，既能够保证运转时的顺畅啮合，避免卡滞异响，也能抵消履带在负载变形、路面冲击下产生的节距偏移量；中间连接区段采用均匀分布的螺栓连接结构，可实现齿圈与轮毂的分体更换，当齿圈长期啮合出现磨损后，无需更换整个轮体，仅需拆卸更换外圈齿圈即可，大幅降低后期运维成本；内圈采用标准花键孔结构与驱动输出轴配合，花键齿侧做了导向倒角处理，能够保证装配时的快速对中，同时花键连接的多齿传力结构可承受大扭矩输出下的剪切应力，避免单键连接易出现的键槽开裂、轴孔打滑问题。从安装边界来看，该驱动轮的轴向安装尺寸与履带架的驱动端安装间距完全适配，轮体外径与履带环的回转半径匹配，安装时需保证轮体的径向跳动量控制在合理公差范围内，避免运转时出现履带偏磨、齿面受力不均的问题；轮体两侧的挡边结构可对履带起到轴向限位作用，防止装备在转向、侧倾作业时履带发生轴向窜动脱轨。整体结构做了轻量化优化设计，在保证轮体结构强度、齿面接触刚度的前提下，去除了非受力区域的多余材料，既降低了轮体自身的转动惯量，减少动力输出的无效损耗，也能避免轮体过重增加行走机构的簧下质量，提升履带行走的平顺性。齿面与花键接触面均做了强化处理，能够承受长期啮合带来的接触磨损与冲击载荷，适配长时间高负荷的户外作业场景。
