布雷博brembo汽车制动卡钳三维设计作品

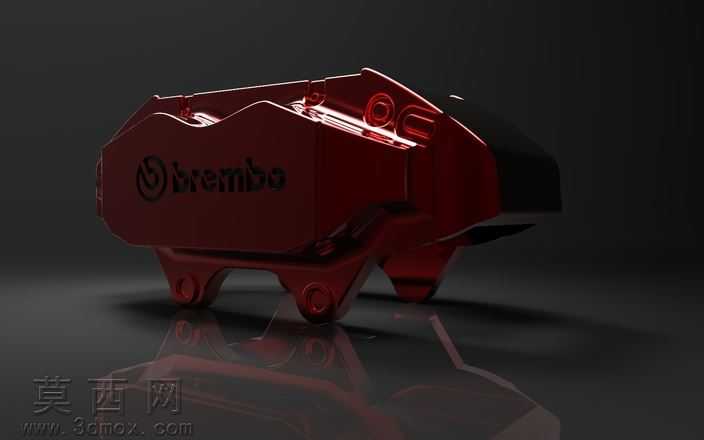

本作品为汽车盘式制动系统核心部件制动钳的高精度三维建模成果，建模过程以布雷博品牌性能款制动钳实物为参考基准，严格遵循实车装配的尺寸比例与结构逻辑完成全参数化构建。建模阶段首先完成整体轮廓的草绘定位，精准勾勒制动钳的外廓造型曲线，通过拉伸、切除、放样等基础特征指令构建钳体主体结构，针对钳体表面的品牌标识区域，采用包覆特征结合曲面偏移指令还原标识的立体凸起效果，保证外观细节与实物一致。结构设计层面，完整还原了制动钳的内部安装腔体、活塞装配位、刹车皮卡槽、导向销安装孔、油管接口等核心功能结构，所有安装孔位的孔径、深度、定位公差均参考行业通用制动钳装配标准设置，可直接用于后续的装配干涉校验与制动性能仿真分析。材质与渲染环节，针对钳体主体采用铸铝合金材质参数，调整金属粗糙度、反射率与环境光遮蔽参数，还原铸铝件经表面处理后的哑光金属质感，对表面的品牌标识采用红色烤漆材质设置，通过调整高光层级与色彩饱和度还原品牌标识的视觉效果，渲染阶段采用三点布光方案，主光源模拟柔光箱效果打亮钳体正面结构，辅助光源勾勒钳体侧面轮廓线条，底部添加弱反光地面模拟产品展示台效果，最终输出的渲染图清晰呈现制动钳的外观造型与结构细节。设计过程中充分考虑制动钳的实际工作场景，对钳体的受力承载区域做了结构加厚处理，避免后续仿真分析中出现应力集中问题，所有圆角过渡均按照实际机加工工艺要求设置，避免出现尖锐棱角，保证模型既具备外观展示精度，也可用于后续的工程化验证环节，整个建模过程严格遵循自顶向下的设计思路，各特征之间建立完整的参数关联，可根据不同车型的制动需求快速调整钳体尺寸、活塞数量等参数，适配不同的制动性能开发需求。
