HPI带轮特大型减速箱（零件号#87634）

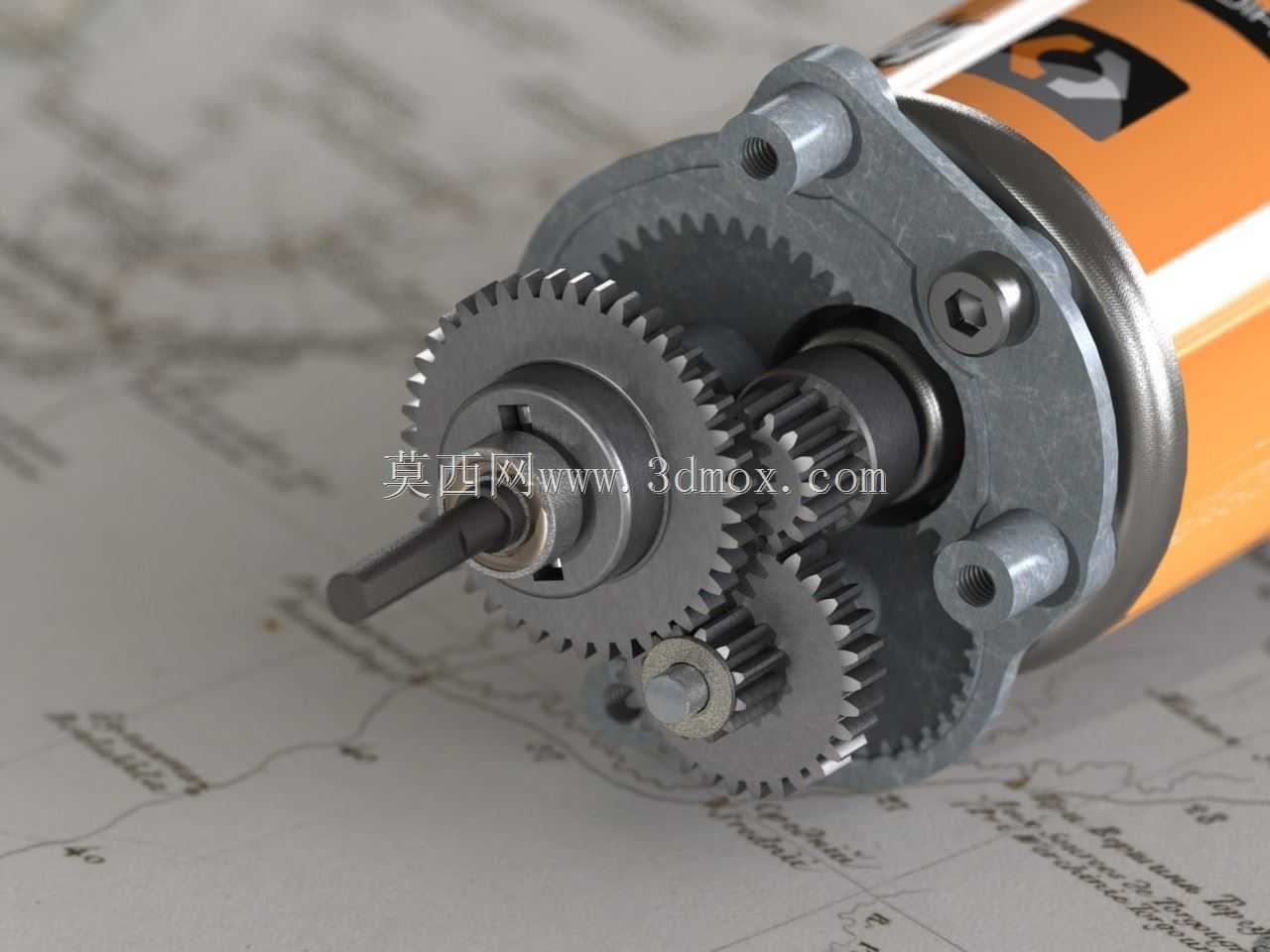

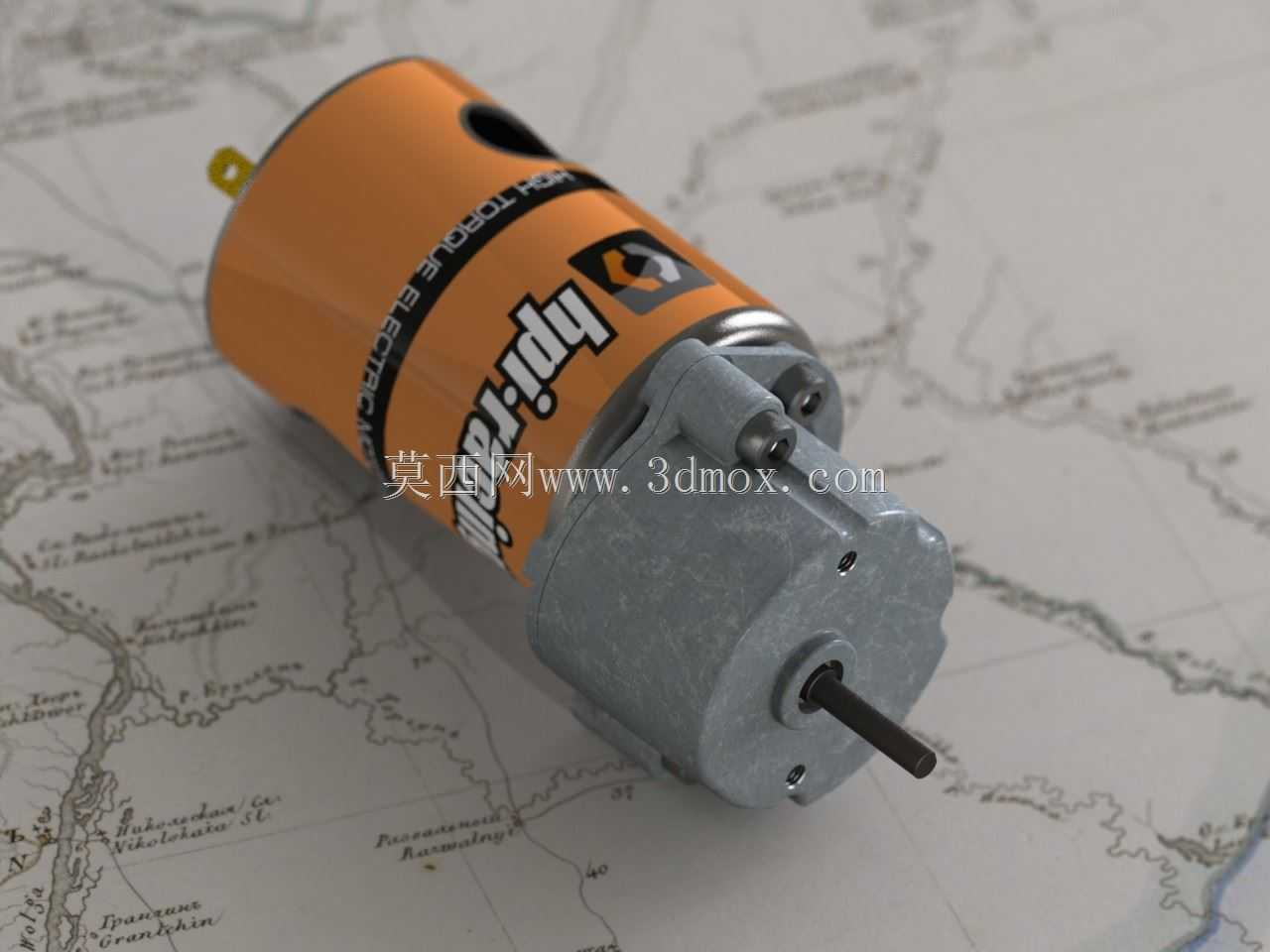

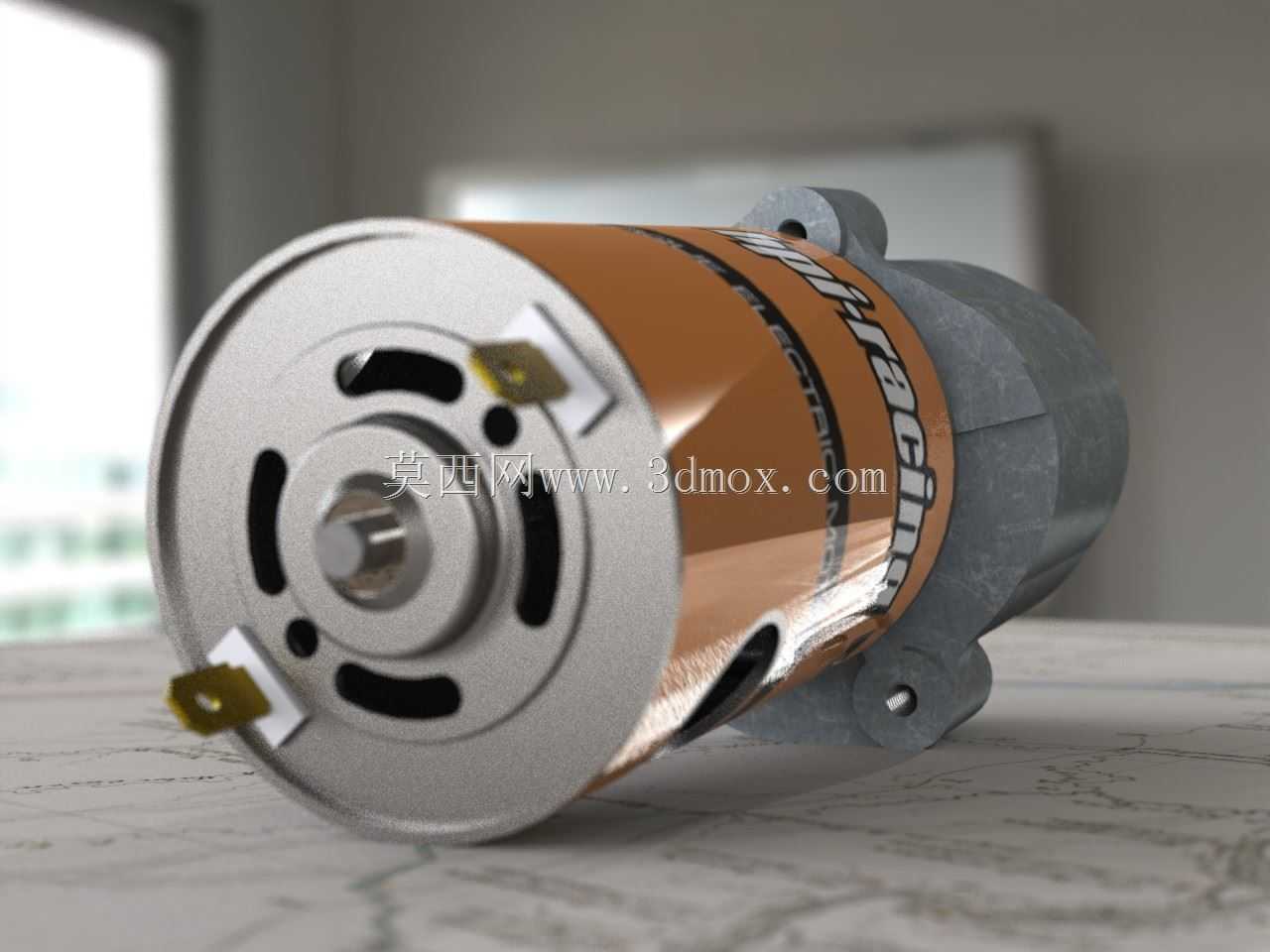

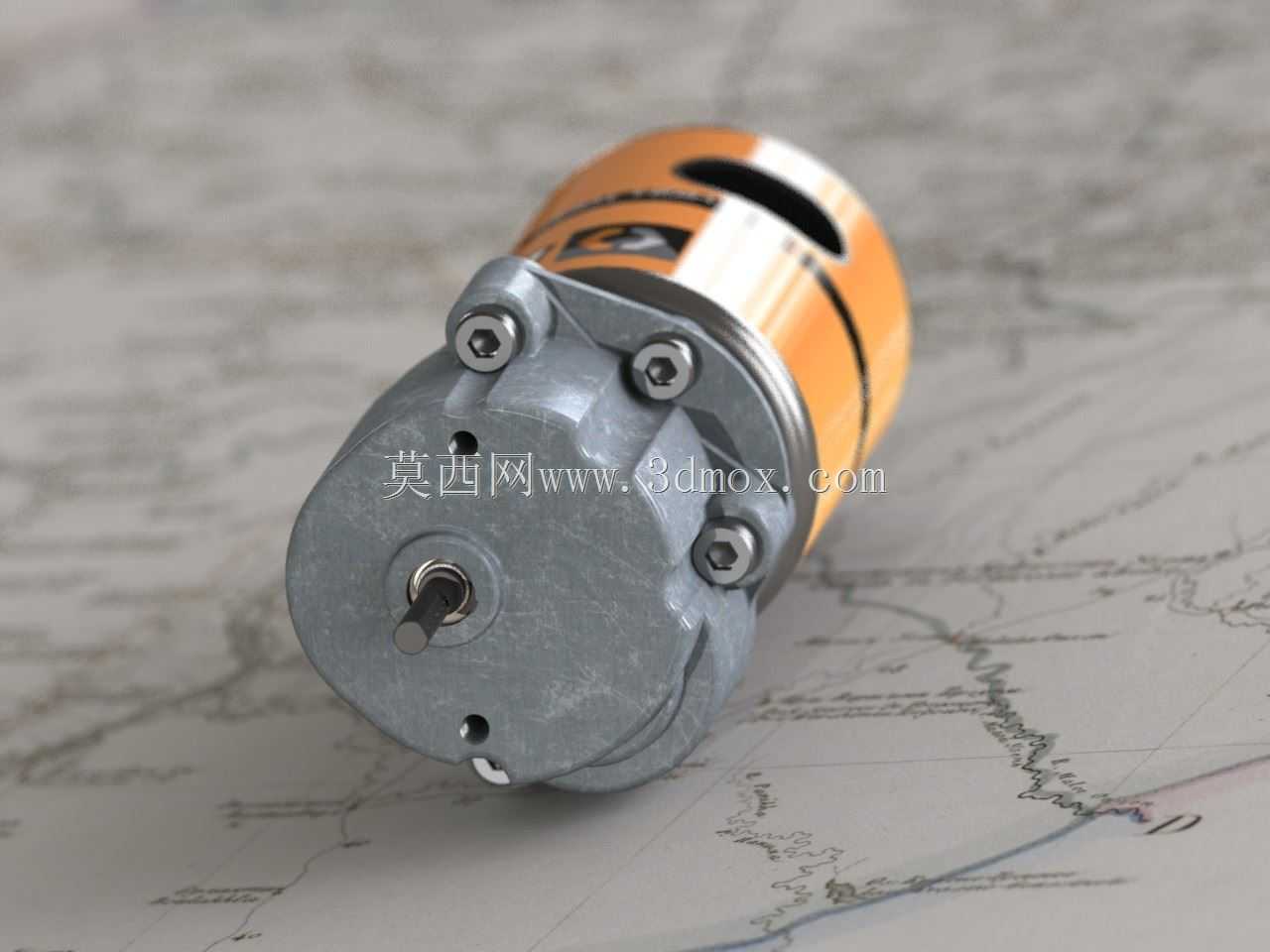

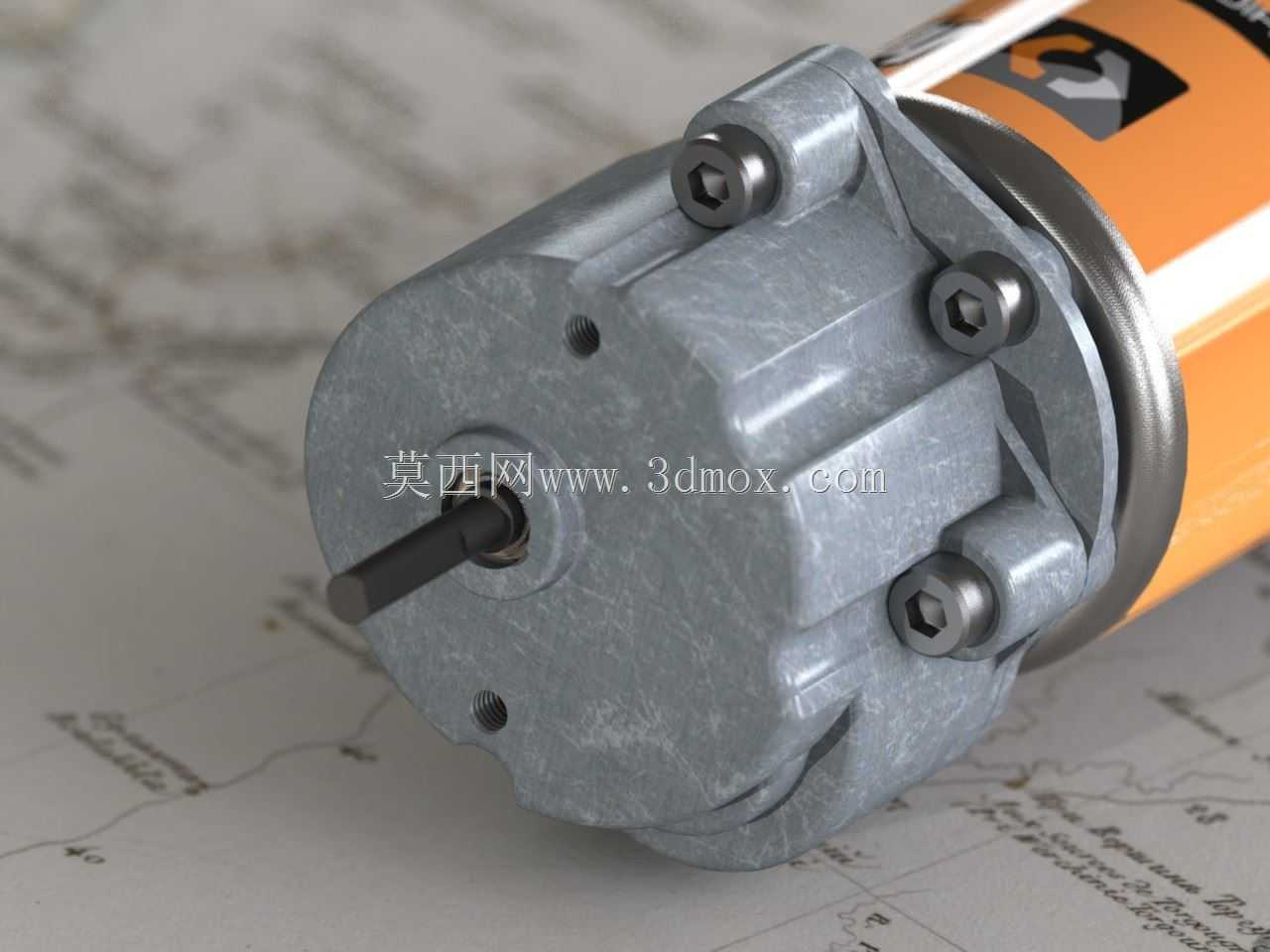

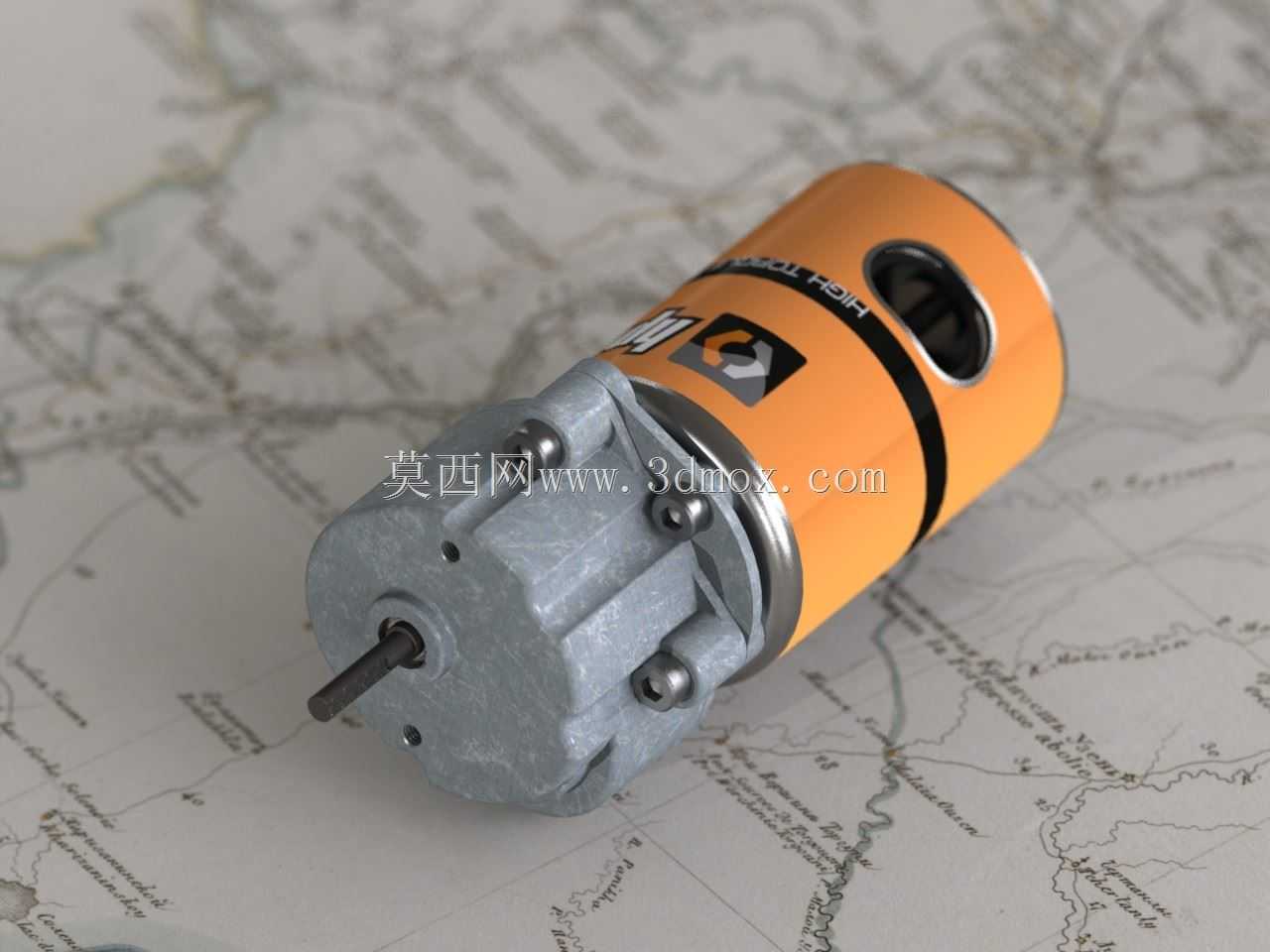

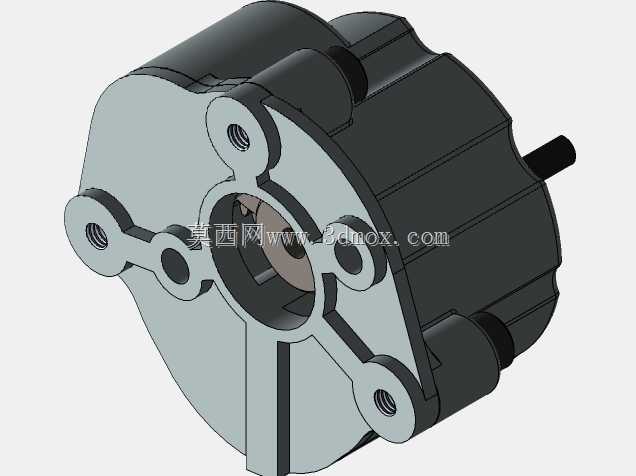

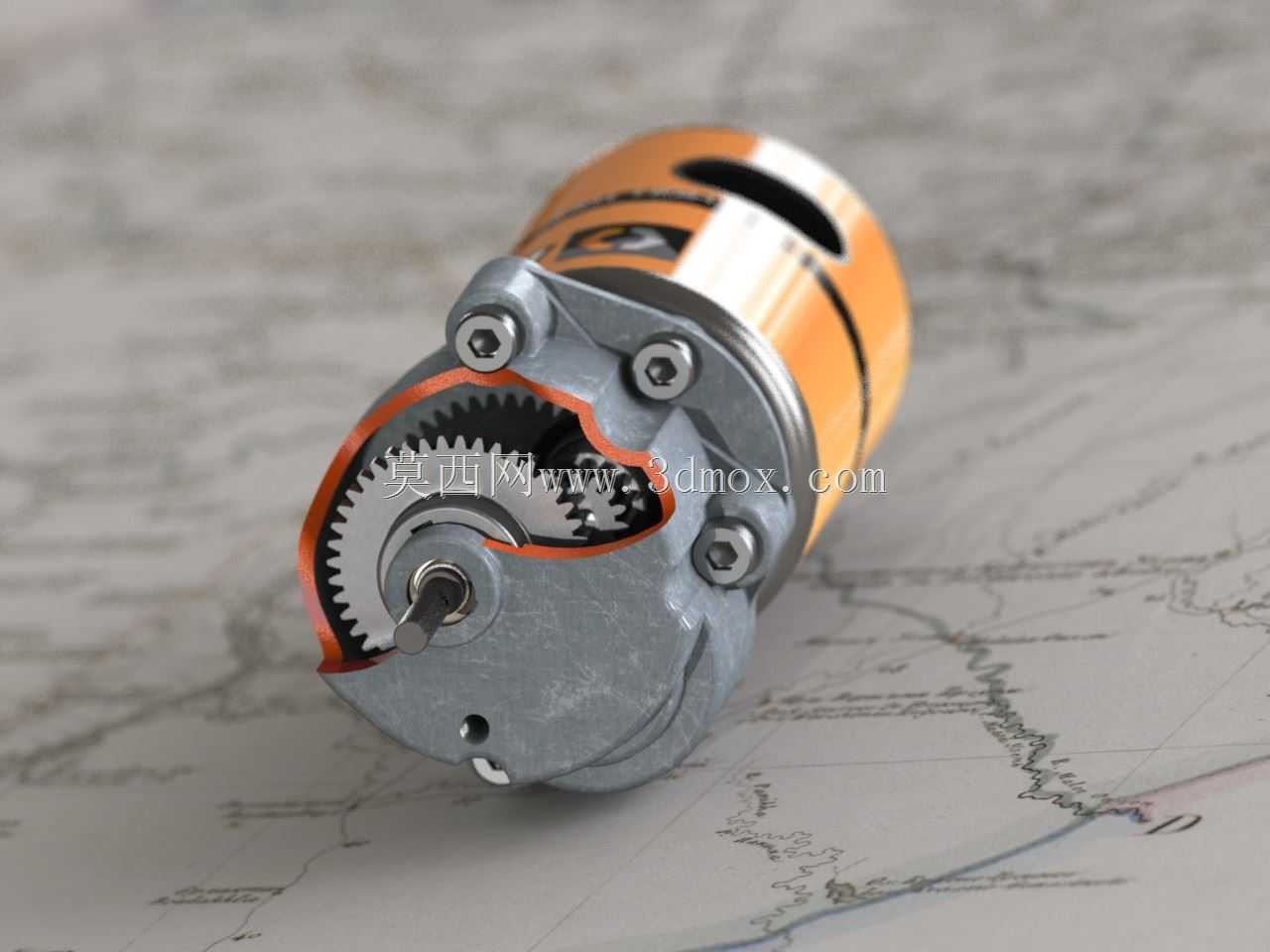

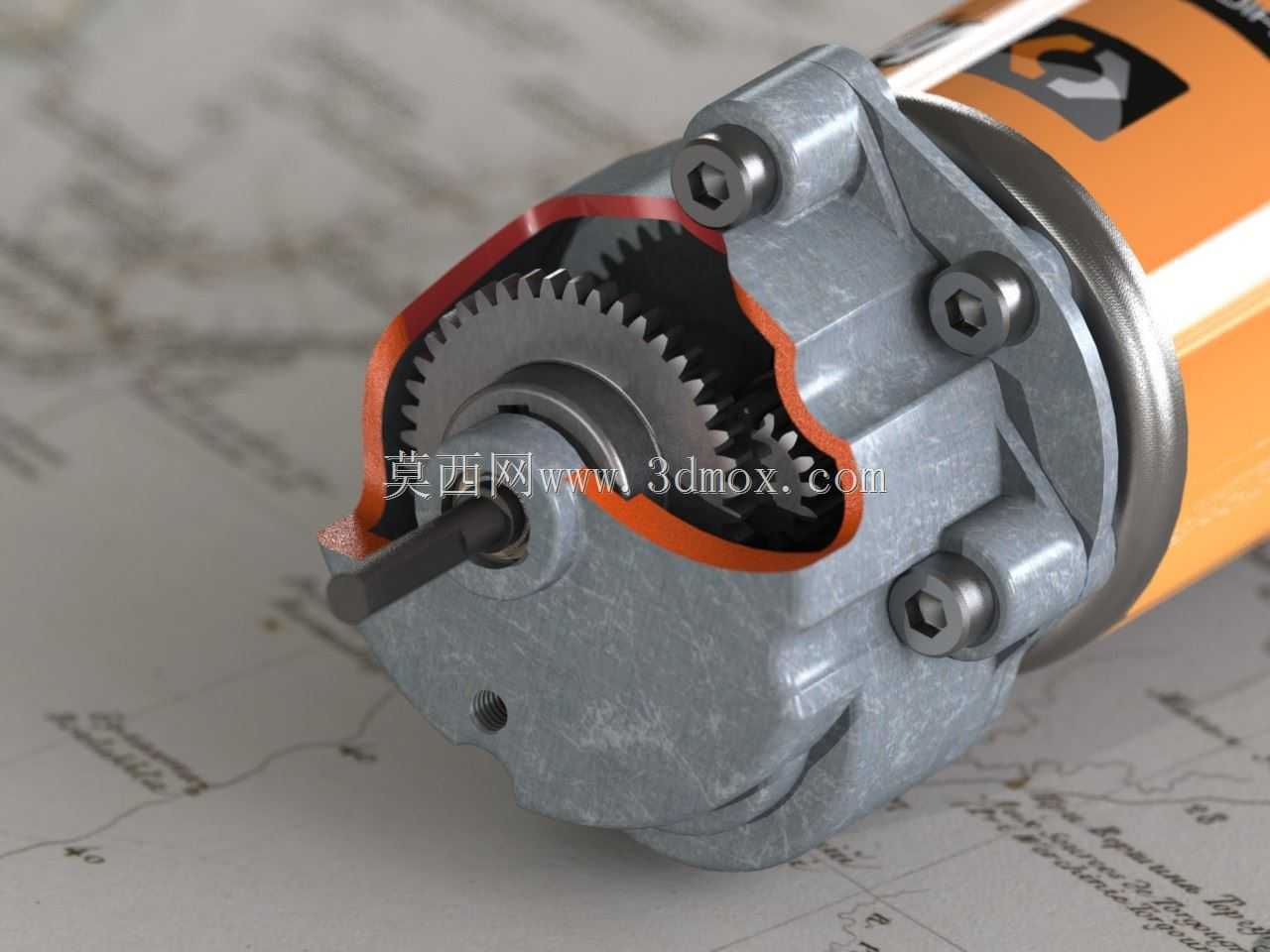

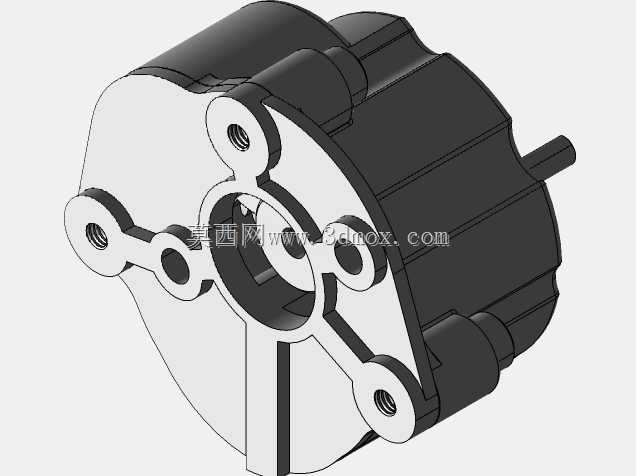

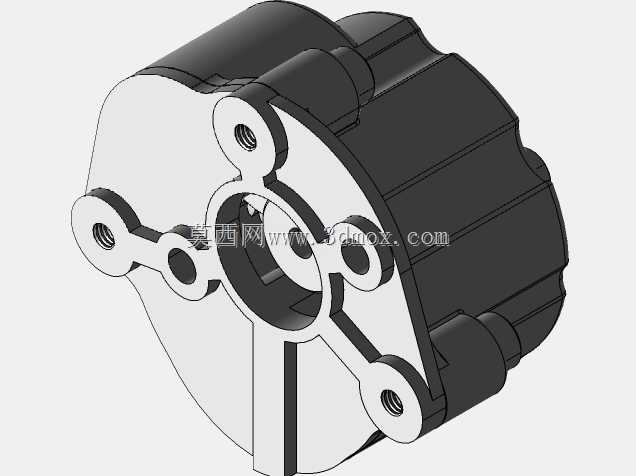

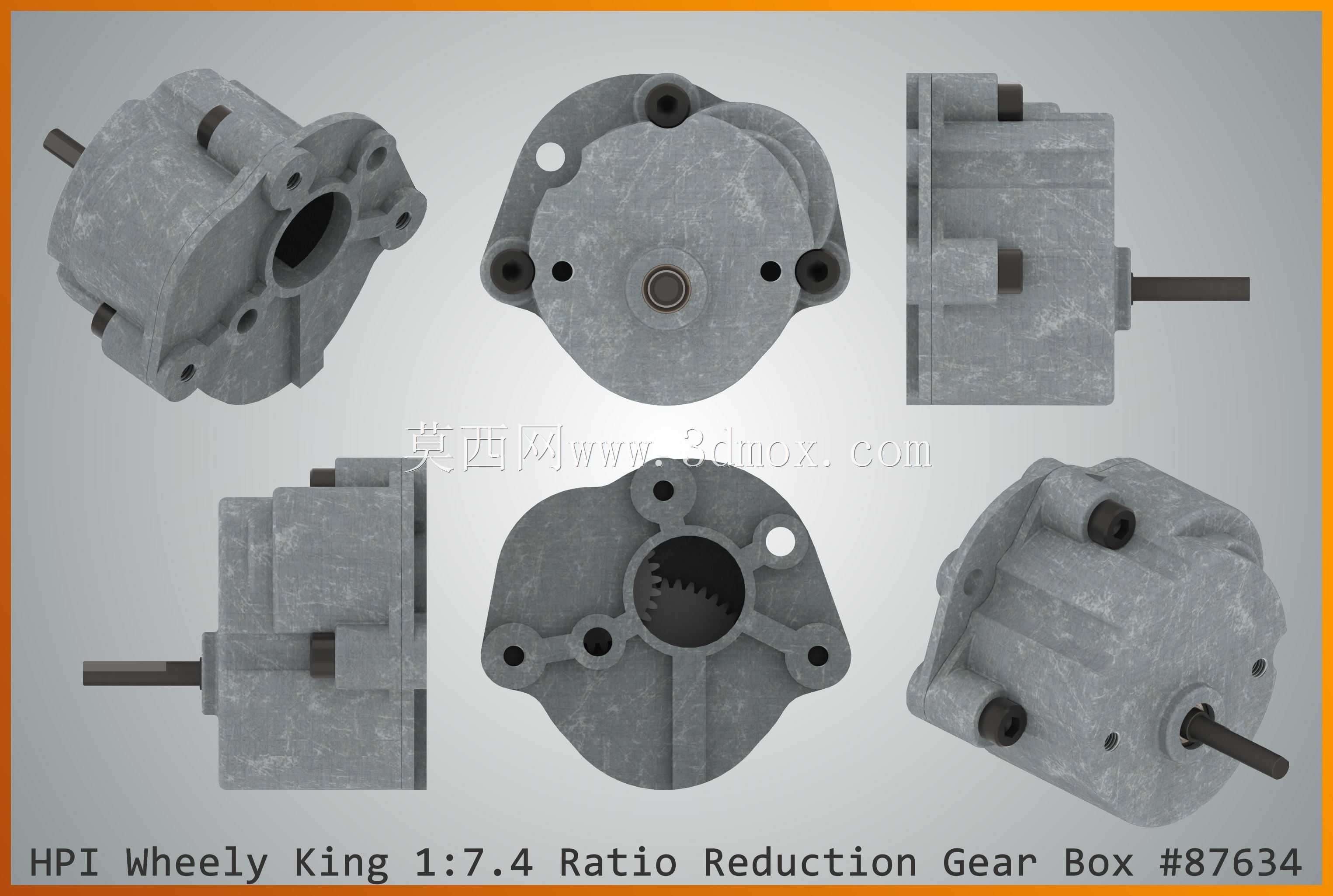

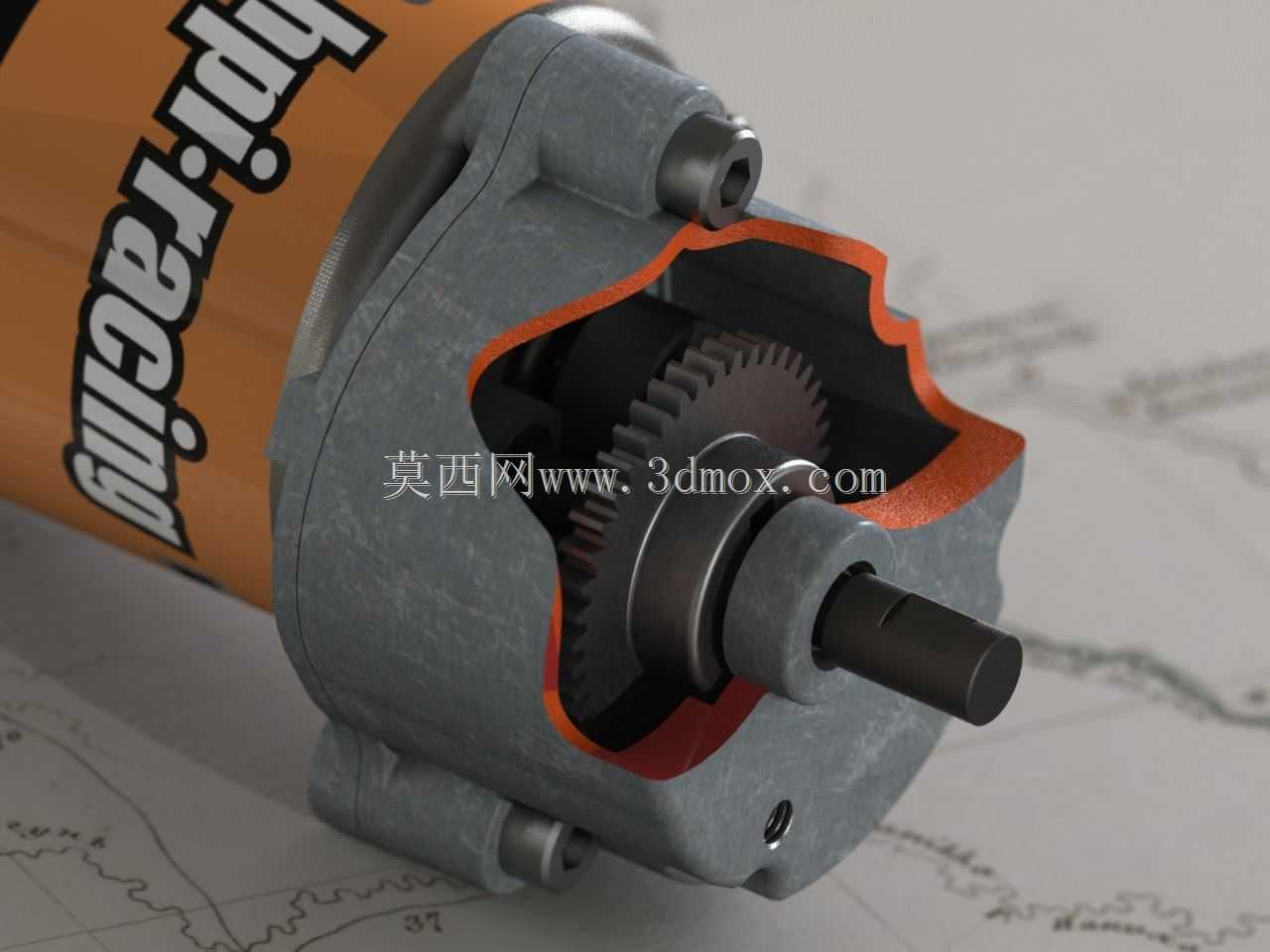

这是Solidworks 2012型号的HPI减速齿轮箱，零件号87634。Solidworks模型有一个可配置的轴，允许您使用变速箱附带的标准直径为3mm的轴，或RC Modelex提供的直径为5mm的输出轴。我还为这两个版本提供了STEP和IGES文件。我在Solidworks文件中包括了纹理，还包括了HPI Racing 540 motor贴花/标签（如果您单独下载，这将适用于我的540 motor Solidworks模型）。此变速箱的减速比为1:7.4，因此它将使您的电机转速降低7.4倍。尽管这是一个升级组件的HPI轮王履带，它使一个伟大的减速箱定制钢筋混凝土履带建造，特别是5毫米的输出轴从钢筋混凝土Modelex。什么是真正有趣的HPI设计这种变速箱的方式是如何直接连接到540电机，并使用一个标准的电机直径输出轴，并提供相同的两个M3标准电机固定在变速箱的前面。这意味着无论你的540电机安装，这个小齿轮箱可以安装在这和电机之间。这也意味着，你可以菊花链两个或更多的这些齿轮箱在一起，以提供一个巨大的速度下降（和增加扭矩）。一个问题，但定制的建设是如何连接直径3毫米的输出齿轮箱到一个标准的5毫米ID驱动轴或联轴器。最简单的选择是使用3mmIDx5mmOD的短黄铜管，并使用Dremel沿整个长度切出一个槽，使C形横截面足够宽，以允许平头螺钉咬合在齿轮箱轴的平面上。或者，如果你有设备，你可以加工一个小适配器轴采取直径3毫米至5毫米。但是RC Modelex提供了一个5毫米外径的输出轴来代替这个变速箱中的标准轴，这就省去了你自己制作适配器的麻烦。如果你有兴趣用这些零件来制造custon RC履带，以下是制造商的链接websites:HPI Reduction Gearbox:http://www.hpiracing.com/en/part/87634RC Modelex 5毫米Shaft:http://www.rcmodelex.com/www-rcmodelex-com/eshop/18-1-transmissions/0/5/618-HD-BLACK-shaft-5mm-for-HPI-GEAR-BOX-87634//download#anch1你知道吗
