适用于野外长途骑行的自行车挂载拖车设计

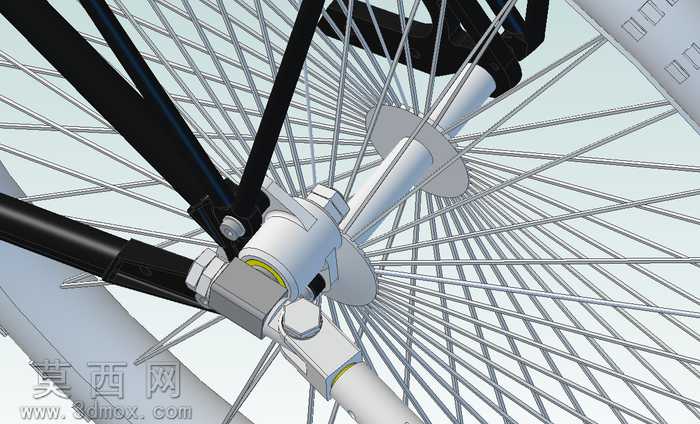

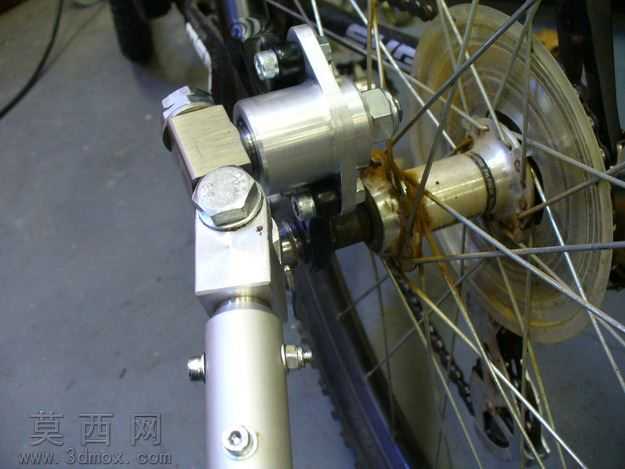

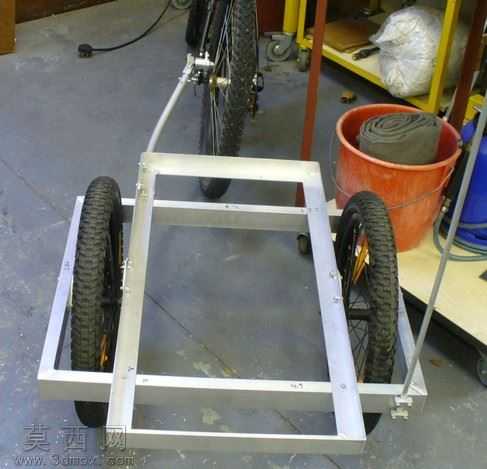

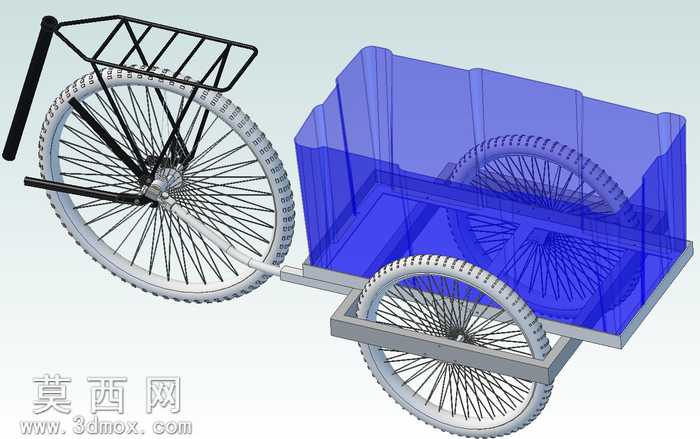

该作品为适配自行车挂载使用的载物拖车三维设计，整体建模过程围绕野外非铺装路面的长途使用需求展开，在三维建模阶段优先完成了连接耦合结构与行走承载结构的参数化搭建。建模时首先对自行车后轮侧的连接基座进行了尺寸匹配，确保拖车挂接结构能够与常规自行车后轮轴安装位精准适配，连接部位设计了三种可旋转的耦合连接结构，通过三维软件的运动仿真模块反复验证不同角度下的连接可靠性，避免骑行过程中因路面颠簸、转向角度过大出现意外脱开的问题，保证连接结构在复杂路况下的受力强度与转动灵活性。拖车的承载厢体采用半透明硬质材质进行渲染表现，建模时对厢体的边角做了圆弧过渡处理，既避免装载物品时出现磕碰剐蹭，也能降低骑行过程中的风阻影响，厢体容积经过参数化测算，能够满足长途骑行时的物资装载需求。行走部分采用双轮支撑结构，车轮模型完全参照自行车辐条轮的结构进行一比一建模，辐条、轮圈、轮胎胎纹都做了精细化的细节还原，轮胎表面设计了深度较大的防滑胎纹，适配野外非铺装路面的抓地力需求，轮轴部位预留了标准轴承安装位，保证车轮转动的顺畅度。整体装配完成后，通过渲染模块调整了金属部件的哑光金属质感、橡胶轮胎的磨砂质感、厢体的半透明蓝调塑料质感，让整体模型的视觉表现更贴近实物效果。设计过程中针对四千公里级的沿 dirt 道路长途骑行场景做了结构强化，拖车底盘采用金属框架承托结构，框架与厢体、轮轴、连接部位的衔接处都做了加强筋设计，通过软件的受力仿真验证了满载状态下颠簸路面的结构强度，确保整体结构强韧可靠，能够承载骑行者的长途出行物资，不会在长距离颠簸路况下出现结构断裂、变形的问题，连接结构的多档位旋转设计也能适配自行车转向、上下坡时的角度变化，不会对自行车的正常骑行操控造成额外干扰。
