车间作业用可移动多层五金零件存储架

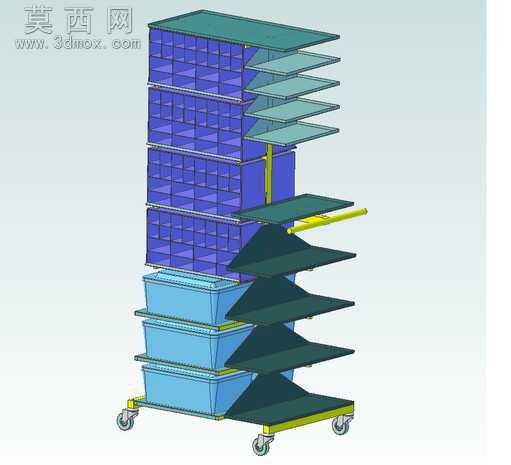

该存储架采用三维参数化建模完成整体设计，建模过程中优先考量车间狭小作业空间的适配需求，整体采用窄长型立式结构布局，底部配置四个带刹车功能的万向脚轮，可实现作业区域内的灵活推移与位置固定，无需额外搬运设备即可完成存储位置调整，适配单人作业时的随用随移需求。模型在结构设计上做了明确的功能分区：架体上部为密集格槽式存储区，采用模块化小格仓设计，每个格仓尺寸匹配标准规格的螺栓、螺母、垫圈等小型紧固件的存放需求，格仓采用统一的蓝色工程塑料材质渲染，模拟实际生产中常用的PP零件盒质感，格仓边缘做了圆角过渡处理，避免取放零件时划伤手部，同时格仓与架体主体采用卡扣式连接结构，可根据存放零件的规格灵活调整格仓排布。架体中部为抽拉式层板结构，层板采用深绿色防滑耐磨材质渲染，模拟防静电胶皮的表面质感，每层抽拉板都配置了隐藏式滑动导轨，抽拉过程顺滑无卡顿，可临时放置正在使用的工具、待装配的零部件，抽拉板的承重结构做了加强筋设计，避免放置较重零件时出现层板弯折变形的问题。架体下部为三个大尺寸抽拉式箱体，采用浅蓝色半透明工程塑料材质渲染，可直观看到内部存放的较大规格五金件、零散配件，箱体同样采用滑动导轨连接，抽拉省力且闭合后密封性较好，可避免灰尘进入污染存放的零件。架体的支撑框架采用黄色金属材质渲染，模拟方管焊接的钢制机架质感，框架连接处做了焊接节点的细节建模，还原实际加工的工艺特征，整体框架做了等距的加强横梁设计，保证整架满载时的结构稳定性，不会出现侧翻、框架变形的问题。设计过程中反复调整了各层的间距与整体高度，保证站立作业时无需过度弯腰或抬手即可取放常用层位的零件，最大化提升作业时的取件效率，同时整体占地面积不足0.3平方米，可轻松放置在工作台旁、设备间隙等狭小空间，充分利用车间内的零散闲置空间，解决了作业过程中紧固件零散堆放、寻找耗时、占用工作台面积的痛点，模型完成后通过渲染软件调整了材质的反光度、粗糙度参数，还原了不同材质的真实视觉效果，各部件的装配关系清晰，无干涉错位问题，可直接用于生产加工的参考。
