监控机器人用6路导体胶囊滑环结构设计

这款滑环是专为监控类机器人设计的旋转导电连接件，核心解决机器人关节连续旋转过程中，固定端与旋转端之间的动力与信号传输缠绕问题，在安防巡检机器人、云台监控设备、小型旋转作业机械臂等需要360度无限制旋转的场景中，承担着电能与多通路信号稳定传输的关键作用，避免线缆扭转磨损、信号中断等常见故障，保障设备长时间连续运转的可靠性。

从功能特性来看，该滑环采用6路独立导体传输通路，单路可承载240V AC的电压传输能力，既可以满足机器人端监控摄像头、小型驱动舵机的供电需求，也能够同步传输视频信号、控制指令信号，多通路之间做了绝缘隔离设计，有效降低信号传输过程中的串扰问题，保证监控画面传输无卡顿、控制指令响应无延迟。滑环接触部分采用贵金属刷丝接触结构，接触电阻低且波动小，转动过程中摩擦阻力均匀，长时间运转磨损量小，使用寿命更长，能够适配机器人长时间巡检、持续旋转监控的工作需求。

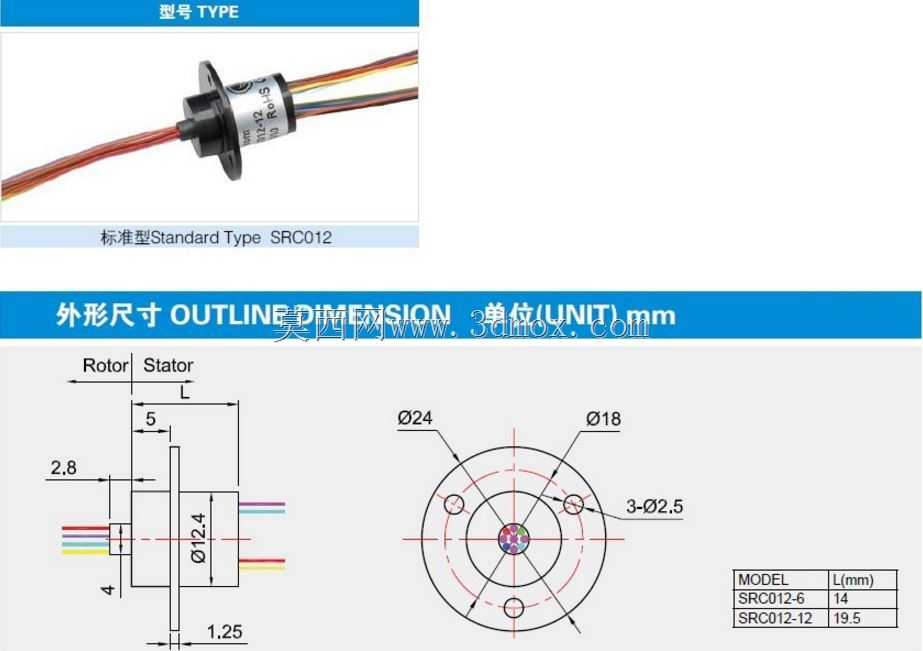

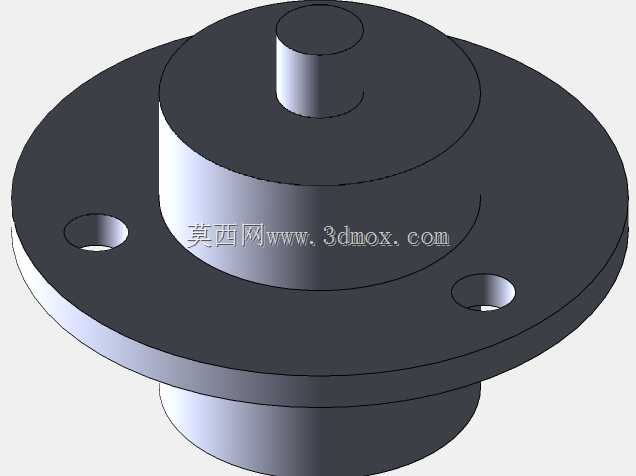

在设计思路上，这款滑环采用法兰式安装结构，整体为胶囊式紧凑外形，将接触组件、绝缘骨架、导线集成在圆柱形壳体内部，两端引出的多色导线对应不同传输通路，方便安装时快速区分接线，降低现场接线的出错概率。法兰盘上预留了对称的安装孔位，可直接通过螺丝固定在机器人的旋转关节基座上，安装对位便捷，不需要额外设计复杂的转接固定结构，能够适配多数小型监控机器人的关节安装空间。

从安装边界与尺寸适配来看，该滑环整体外径小巧，轴向长度紧凑，不会占用机器人关节过多的内部空间，法兰盘的安装孔位间距符合小型旋转机构的通用安装尺寸，引出的导线采用多股软铜芯线，外皮耐弯折、抗老化，能够跟随关节反复转动而不出现线芯断裂的问题。滑环的转动扭矩小，不会给机器人关节的旋转驱动带来额外的负载负担，即使是小扭矩的微型舵机也能够轻松带动旋转端转动，不会出现卡滞、转动不畅的问题。同时整体结构做了密封防护设计，能够阻挡日常使用环境中的灰尘、少量潮气进入滑环内部接触区域，适应室内外不同的监控作业环境，减少后期维护的频次。
