带夹取机构轮式移动机器人结构设计

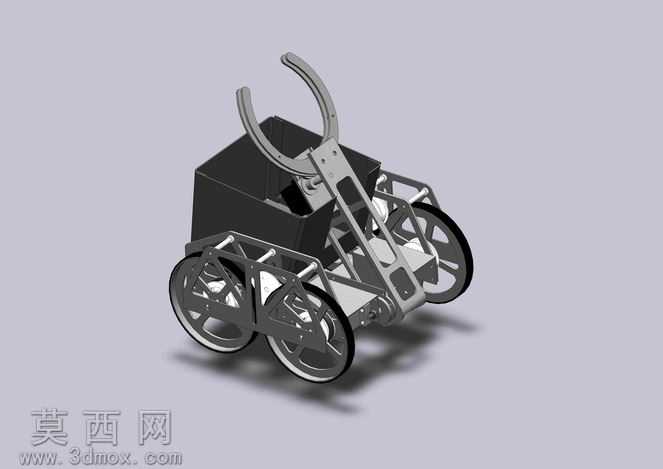

本作品为轮式移动夹取机器人的三维结构设计，建模过程中严格遵循机械结构设计的合理性与可装配性原则，对机器人的行走系统、执行夹取系统、承载框架系统进行了全参数化的三维建模。在行走底盘部分，采用四轮布局结构，建模时对轮组的安装支座、轮辐结构、轮轴配合位都做了精准的尺寸约束，每一处连接孔位、配合间隙都按照实际机械加工的公差要求进行设定，保证轮组转动顺畅无干涉，同时兼顾底盘的行走稳定性，前后轮的轴距、轮距参数经过反复调整，匹配整体机身的重心位置，避免移动过程中出现倾翻风险。机身承载框架采用镂空式桁架结构设计，建模时通过合理的筋条布局，在保证框架整体结构强度的前提下尽可能降低机身自重，框架的每一处杆件连接位置都做了圆角过渡处理，避免应力集中问题，同时预留了电控元件、动力电源的安装仓位，仓位的尺寸匹配常规小型机器人的电控模块规格，方便后续实体制作时的元件布置。前端的夹取执行机构采用双爪开合式结构，建模时对夹爪的铰接转轴、开合驱动臂的传动路径做了完整的运动仿真验证，保证夹爪开合行程范围内无结构干涉，夹爪的内侧预留了防滑垫安装位，可适配不同外形物件的夹取需求，夹取机构与机身主体的连接位置设计了可调整的安装支座，可根据实际使用需求调整夹爪的作业高度与俯仰角度。材质渲染阶段，为不同结构部件匹配了对应的材质属性，轮组采用黑色橡胶材质搭配金属轮毂，框架结构采用哑光金属材质，夹取机构做了金属切削面的质感处理，承载仓位采用哑光工程塑料材质，通过光影渲染还原真实机械结构的质感，清晰展现各部件的结构层次与装配关系。整体设计思路围绕小型作业移动机器人的实用需求展开，从结构可靠性、装配可行性、功能扩展性三个维度出发，完成了从整体布局到细节零件的完整三维建模，所有零件之间的配合关系都经过干涉检查，可直接用于后续的工程出图与实体原型制作，为同类小型轮式作业机器人的结构设计提供了完整的参考方案。
