汽车零部件颜色分拣机器人工作单元

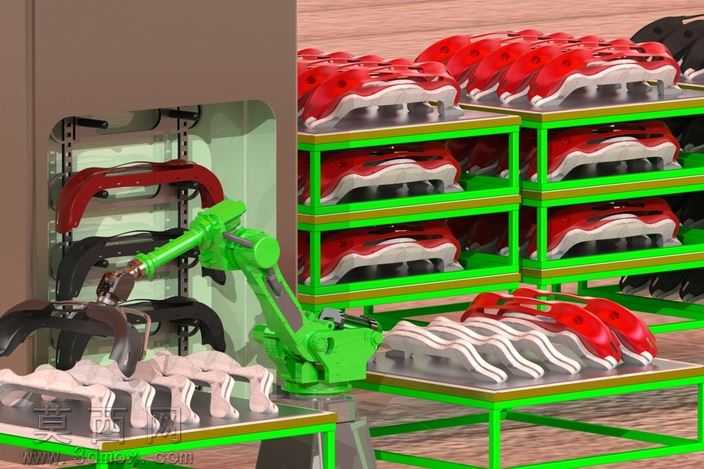

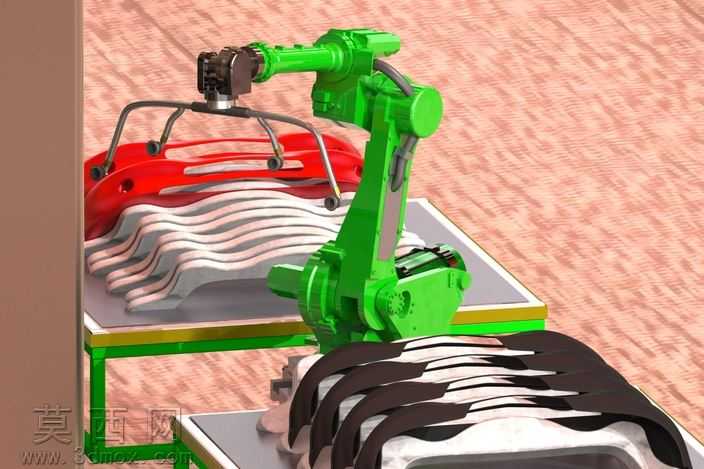

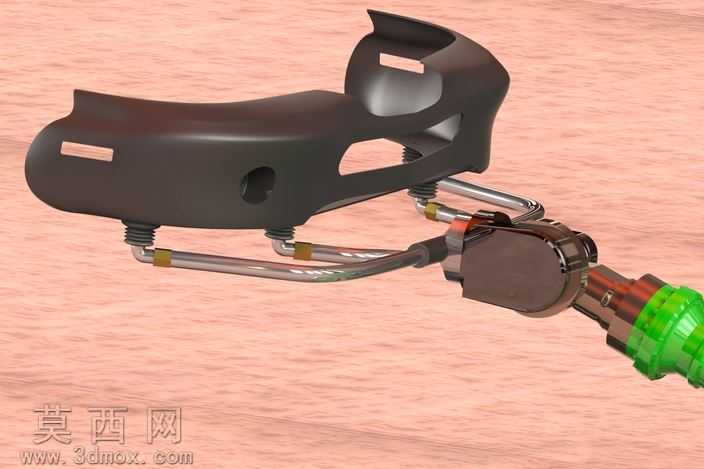

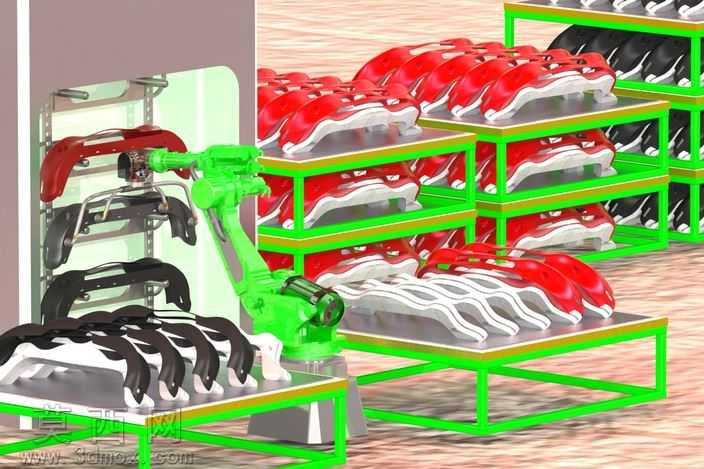

本作品为面向汽车零部件生产场景的颜色分拣机器人工作单元三维设计，采用SolidWorks完成全参数化建模，整体场景包含六轴工业机器人、多层物料存放货架、分拣作业工作台、待分拣工件、成品码放托盘五大核心模块，建模过程严格遵循工业现场实际布局比例，对机器人各关节轴的转动配合关系、货架层板的承重支撑结构、工作台面的防滑限位结构均做了精细化还原，未省略关键装配细节。材质渲染阶段针对不同部件做了差异化材质调配：机器人本体采用哑光工业绿漆面材质，还原现场设备的真实涂装质感；金属货架结构件采用亮面绿色喷塑材质，搭配金色包边的工作台台面，区分不同功能区域的视觉属性；待分拣的汽车制动类零部件分别赋予红、黑、浅粉三种差异化漆面材质，清晰呈现颜色分拣的功能区分逻辑，地面采用浅棕色工业地坪材质，烘托生产车间的真实环境氛围。设计思路围绕汽车零部件分拣工序的实际需求展开，整体布局采用U型作业动线设计，机器人安装于作业区域中心位置，左侧设置待分拣工件上料位，右侧设置多层成品存放货架，正前方设置分拣中转工作台，确保机器人臂展范围可覆盖所有作业点位，减少无效动作行程；工件托盘设置定位卡槽，可对不同颜色的工件做精准码放限位，避免转运过程中工件移位；货架采用分层模块化设计，每层可独立放置整盘分拣完成的工件，适配批量生产的码放需求。模型装配过程中对机器人的末端执行器做了适配性设计，采用夹爪式结构可稳定抓取不同弧度的汽车零部件，夹爪开合行程与工件尺寸完全匹配，各运动部件均保留了合理的装配间隙，可直接用于运动仿真模拟，验证分拣动作的可行性，整体模型结构完整，可直接用于自动化产线方案展示、工序模拟演示等场景。
