1:10比例遥控车用避震减震组件结构设计

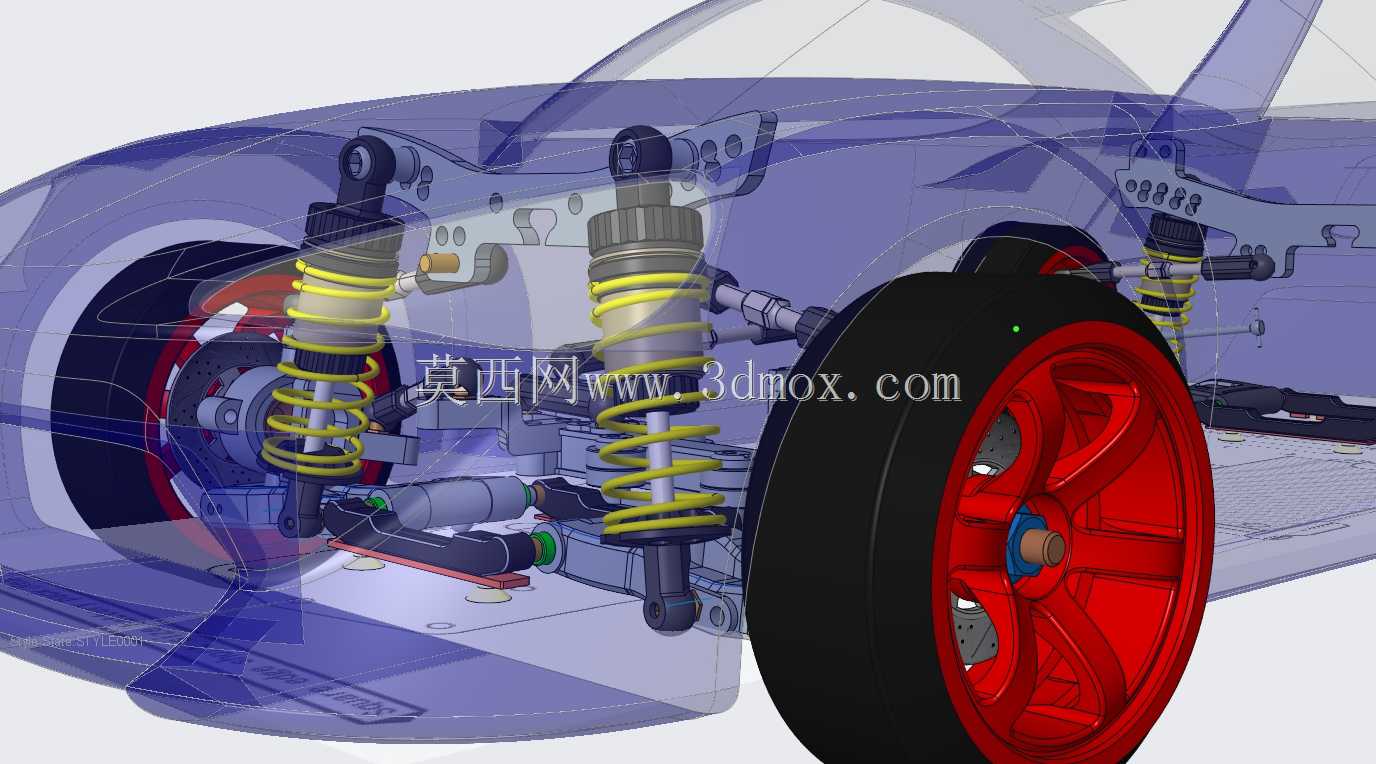

该款1:10比例的减震组件，主要面向仿真遥控模型车的悬挂系统配套使用，适配平跑、越野等多类型1/10比例遥控车型，是模型行驶过程中滤除路面颠簸冲击、保障轮胎抓地稳定性的核心功能部件。在实际使用场景中，遥控模型车在跨越碎石路、跳台、起伏赛道等复杂路面时，该组件可通过内部阻尼结构与外部螺旋弹簧的协同作用，快速吸收路面传递的冲击能量，避免车身出现过度弹跳、侧倾失控的问题，同时能将车轮的跳动幅度控制在合理区间，保证轮胎始终贴合行驶路面，为模型提供稳定的操控支撑。

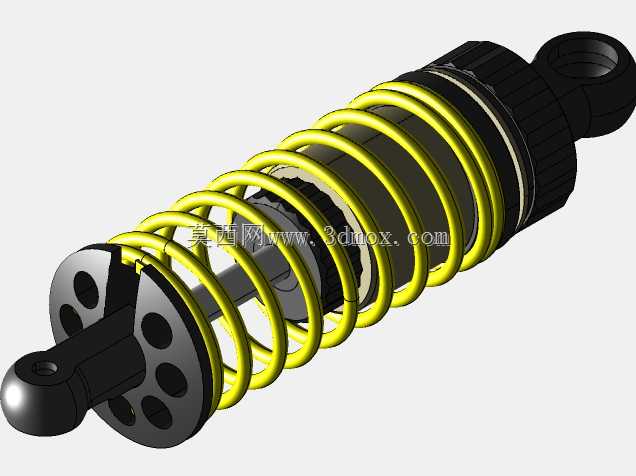

从功能特性来看，该组件采用了等节距螺旋弹簧搭配筒式阻尼的经典结构，外部黄色螺旋弹簧负责承载车身载荷、提供回弹支撑力，弹簧刚度经过匹配调校，既可以支撑模型车身的静态重量，也能在动态冲击下产生合适的形变量吸收冲击；内部阻尼筒结构负责抑制弹簧的多余往复弹跳，避免冲击过后弹簧持续震荡影响行驶稳定性，两端的球头连接结构可以适配悬挂摆臂与车架的安装点位，允许组件在悬挂跳动过程中产生小角度的摆动，不会出现运动卡滞的问题。

在设计思路上，该组件完全参照真车减震的工作逻辑做等比例缩小，整体结构做了简化适配模型的尺寸特点，没有冗余的复杂结构，既保证了功能还原度，也兼顾了模型配件的加工与装配便利性。设计过程中严格对齐实装尺寸边界，两端球头的安装孔位、阻尼筒的外径、弹簧的自由长度与压缩行程都经过实际装车验证，安装后不会与悬挂摆臂、车架、轮胎等周边部件产生运动干涉，弹簧的线径、有效圈数也对应适配1:10车型的整车重量，不会出现弹簧过硬滤震效果差、或是弹簧过软支撑不足托底的问题。如果用于3D打印制作，仅需要针对弹簧部分做公差适配调整，其余结构件均可直接加工装配，装车后即可实现完整的减震滤震功能，满足模型车的赛道行驶与日常把玩需求。
